Transductor de ultrasonidos por inyección de aire BBDM-17KR20M

de alta temperaturapara medición de nivelpara la detección de obstáculos

Descripción general

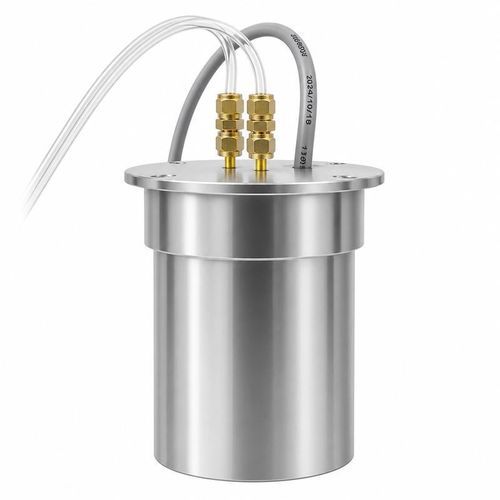

El BBDM-17KR20M es un transductor ultrasónico de distancia acoplado al aire, refrigerado por agua, con una frecuencia central de 17 kHz y un rango de medición recomendado de 1,8-20 m. Su conjunto en acero inoxidable con conexiones de refrigeración está diseñado para el control de nivel en grandes depósitos, mediciones de distancia industriales, evitación de colisiones, vigilancia de zonas y detección de objetivos a larga distancia.
El límite de temperatura declarado de 160°C se aplica únicamente cuando el circuito de refrigeración por agua está instalado y en funcionamiento. Las conexiones de refrigeración, el caudal del refrigerante y la carga térmica local deben considerarse parte integral de la instalación de medición, no accesorios opcionales.

Especificaciones técnicas
Modelo — BBDM-17KR20M
Frecuencia central — 17 kHz ±5%
Rango recomendado — 1,8-20 m
Impedancia mínima — 300 Ω ±20%
Capacitancia — 10 000 pF ±20% a 1 kHz
Tensión de funcionamiento — Tensión de pico por debajo de 1 500 Vpp
Temperatura de funcionamiento — Hasta 160°C (con refrigeración por agua)
Clasificación de presión — Hasta 3 kgf / 0,3 MPa
Característica del haz — Ángulo semipotencia -3 dB: 20,9° ±10%
Material de la carcasa — Acero inoxidable
Montaje — Consulte el plano de dimensiones
Grado de protección — IP68
Peso — 3 780 g ±5% (con cable de 15 m)

Cobertura del haz y condiciones del objetivo
El ángulo semipotencia -3 dB especificado es de 20,9° ±10%. A distancias mayores, este haz acústico relativamente amplio debe evaluarse frente a la geometría del depósito, los elementos internos, las estructuras cercanas y las dimensiones del objetivo previsto. Ecos no deseados o variaciones en el trayecto del aire pueden afectar la fiabilidad de la medición.

Integración térmica y mecánica
La instalación debe soportar un conjunto de transductor de 3,78 kg y encaminar el cable de 15 m sin aplicar carga a las conexiones. Antes de la selección, confirme el sistema de refrigeración, la temperatura local máxima, las condiciones de presión, las dimensiones de montaje, las propiedades de la superficie objetivo y la trayectoria de medición requerida. La electrónica de transmisión y recepción debe cumplir con los límites especificados de impedancia, capacitancia y tensión de pico.

Especificaciones clave

• Modelo: BBDM-17KR20M
• Frecuencia central: 17 kHz ±5%
• Rango recomendado: 1,8-20 m
• Impedancia mínima: 300 Ω ±20%
• Capacitancia: 10 000 pF ±20% a 1 kHz
• Tensión de funcionamiento: Tensión de pico por debajo de 1 500 Vpp
• Temperatura de funcionamiento: Hasta 160°C con refrigeración por agua
• Clasificación de presión: Hasta 3 kgf / 0,3 MPa
• Característica del haz: Ángulo semipotencia -3 dB 20,9° ±10%
• Material de la carcasa: Acero inoxidable
• Montaje: Consulte el plano de dimensiones
• Grado de protección: IP68
• Peso: 3 780 g ±5% (con cable de 15 m)
