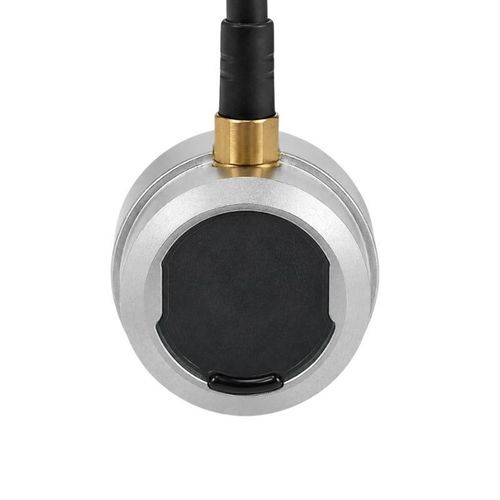

Transmisor de nivel por ultrasonidos BBDM-1MR2M

para aceitepara líquidopara líquido corrosivo

Detección de nivel de líquido a través de la pared del depósito
El BBDM-1MR2M es un transductor ultrasónico de montaje externo para detectar el nivel de líquido sin colocar el elemento sensor dentro del depósito. Con una frecuencia central de 1 MHz y un rango de referencia de 0,03 a 2 m, puede evaluarse para depósitos de combustible y aceite, recipientes sellados, depósitos de vehículos y maquinaria, y la detección a través de la pared de líquidos corrosivos. Una instalación externa puede aislar el transductor del líquido, pero la trayectoria ultrasónica debe atravesar la pared del depósito. El material de la pared, el espesor, el estado de la superficie y el acoplamiento acústico son, por tanto, parámetros fundamentales de selección.

Especificaciones técnicas
Parámetro — Especificación
Modelo — BBDM-1MR2M
Frecuencia central — 1 MHz +/-5%
Rango recomendado — 0,03-2 m
Impedancia mínima — 60 ohm +/-20%
Capacitancia — 1.500 pF +/-20% a 1 kHz
Voltaje de funcionamiento — Voltaje de pico por debajo de 300 Vpp
Temperatura de funcionamiento — -40 a +80 °C
Clasificación de presión — Hasta 10 kgf o 1 MPa
Característica del haz — Ángulo semipotencia -3 dB: 3,3 grados +/-10%
Material de la carcasa — Aleación de aluminio 2A12
Clasificación de protección — IP68
Peso — 240 g +/-5%
Longitud de cable — 5 m + 1 m

Acoplamiento y compatibilidad con recipientes
El ángulo de semipotencia de 3,3 grados define un campo acústico estrecho, pero la transmisión fiable a través de la pared también depende de la capa de acoplamiento y de la construcción del recipiente. Los revestimientos, la curvatura, las soldaduras, los depósitos o una cavidad de aire en la cara de contacto pueden atenuar la señal.

Características / especificaciones técnicas

• Modelo: BBDM-1MR2M
• Frecuencia central: 1 MHz +/-5%
• Rango recomendado: 0,03-2 m
• Impedancia mínima: 60 ohm +/-20%
• Capacitancia: 1.500 pF +/-20% a 1 kHz
• Voltaje de funcionamiento: Voltaje de pico por debajo de 300 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Clasificación de presión: Hasta 10 kgf o 1 MPa
• Característica del haz: Ángulo semipotencia -3 dB: 3,3 grados +/-10%
• Material de la carcasa: Aleación de aluminio 2A12
• Clasificación de protección: IP68
• Peso: 240 g +/-5%
• Longitud de cable: 5 m + 1 m
