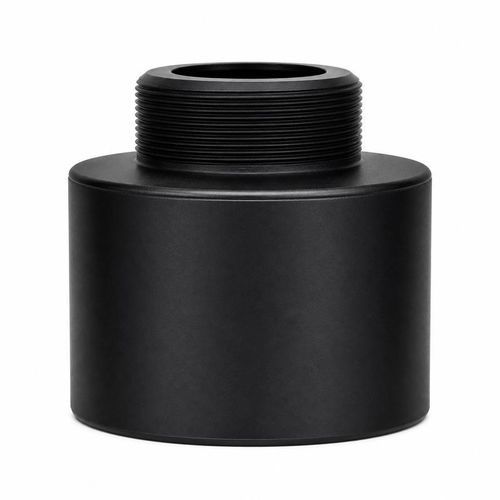

Transductor de ultrasonidos para medición de nivel BBDM-35KR12M

de proximidadpara la detección de obstáculosde medición

Resumen
El BBDM-35KR12M es un transductor ultrasónico para aire de 35 kHz, especificado para mediciones de distancia de 0,45 a 12 m. Está diseñado para aplicaciones industriales de alcance medio que requieren control del haz, estanqueidad y características eléctricas definidas. El rendimiento dentro del rango de referencia depende de la superficie del blanco, la alineación, la geometría de montaje y la electrónica asociada.

Uso del haz de 10,4° en la instalación
El ángulo de media potencia (-3 dB) es de 10,4° ±10%. Al planificar la instalación, considere paredes de depósitos, accesorios o estructuras de la máquina cercanas que puedan intersectar el campo acústico. El tamaño del objetivo, la condición de la superficie y la alineación angular afectan directamente la amplitud de la señal reflejada y la fiabilidad de la detección. Para la prevención de colisiones o objetivos en movimiento, asegure que la zona de detección prevista permanezca dentro del haz durante el movimiento esperado.

Ajuste eléctrico y ambiental
Diseñe los circuitos de excitación y recepción para una impedancia mínima de 180 Ω y una capacitancia de 4.500 pF ±20% a 1 kHz. No supere el límite de excitación de 1.500 Vpp. Operar dentro de los límites ambientales especificados: protección IP68, presión hasta 1 MPa y temperatura de −40 a +80 °C.

Aplicaciones

• Medición de nivel en tanques y depósitos
• Medición y posicionamiento en equipos industriales
• Prevención de colisiones y detección de proximidad para maquinaria y vehículos
• Seguridad y vigilancia de áreas

Especificaciones técnicas

• Modelo: BBDM-35KR12M
• Frecuencia central: 35 kHz ±5%
• Rango de referencia: 0,45–12 m
• Impedancia mínima: 180 Ω ±20%
• Capacitancia: 4.500 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico por debajo de 1.500 Vpp
• Temperatura de funcionamiento: −40 a +80 °C
• Presión máxima: hasta 1 MPa
• Ancho de haz: ángulo -3 dB 10,4° ±10%
• Grado de protección: IP68
• Peso: 410 g ±5% (con cable de 5 cm)
