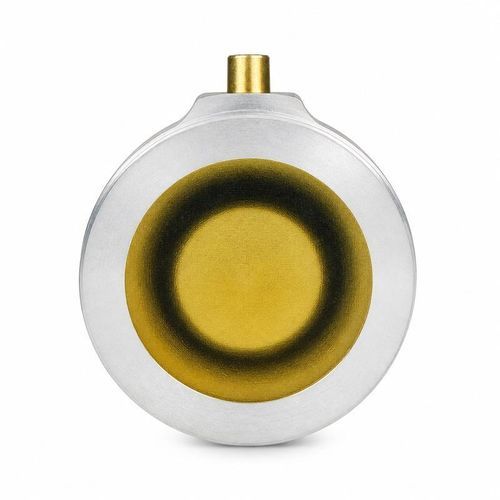

Transductor de ultrasonidos de contacto directo BBDM-5MR1M

de alta frecuenciapara medición de nivel

Descripción general
El BBDM-5MR1M es un transductor ultrasónico de 5 MHz diseñado para la detección externa del nivel de líquido en tanques. La gama de detección documentada es de 0,01 a 1 m con un ángulo de haz de media potencia de 0,8° a -3 dB. Aplicaciones típicas: detección de nivel en depósitos de combustible y aceite, monitorización de tanques sellados, depósitos de vehículos y maquinaria, y detección a través de pared de líquidos corrosivos. El diseño permite la medida cuando el líquido está contenido detrás de la pared del tanque.

Datos técnicos
Parámetro — Especificación
Modelo — BBDM-5MR1M
Frecuencia central — 5 MHz ±5%
Rango recomendado — 0,01 a 1 m
Impedancia mínima — 15 Ω ±20%
Capacitancia — 3.400 pF ±20% a 1 kHz
Tensión de funcionamiento — Voltaje de pico por debajo de 60 Vpp
Temperatura de funcionamiento — -40 a +80 °C
Presión admisible — Hasta 10 kgf o 1 MPa
Ángulo de haz a media potencia (-3 dB) — 0,8°
Material de la carcasa — 2A12
Montaje — Ver plano de dimensiones
Grado de protección — IP68
Peso — 240 g ±5%
Longitud de cable — 5 m + 1 m

Ámbito de aplicación

• Detección de nivel en depósitos de combustible y aceite
• Monitorización de tanques sellados
• Depósitos de vehículos y maquinaria
• Detección a través de pared de líquidos corrosivos

Detalles a definir antes de la integración
Especifique el medio de operación y la gama de temperatura, la distancia de medición o la trayectoria acústica requerida, el tamaño del objetivo y el estado de la superficie, el espacio de montaje disponible y las dimensiones de interfaz, la presión de funcionamiento y los requisitos de protección. También deben ajustarse las electrónicas de emisión/recepción, la disposición del cable y el método de conexión a la instalación.

Especificaciones técnicas

• Modelo: BBDM-5MR1M
• Frecuencia central: 5 MHz ±5%
• Rango recomendado: 0,01–1 m
• Ángulo de haz (-3 dB): 0,8° (media potencia)
• Impedancia (mín): 15 Ω ±20%
• Capacitancia: 3.400 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje de pico por debajo de 60 Vpp
• Temperatura de funcionamiento: -40 a +80 °C
• Presión admisible: Hasta 10 kgf / 1 MPa
• Material de la carcasa: 2A12
• Grado de protección: IP68
• Peso: 240 g ±5%
• Longitud de cable: 5 m + 1 m
