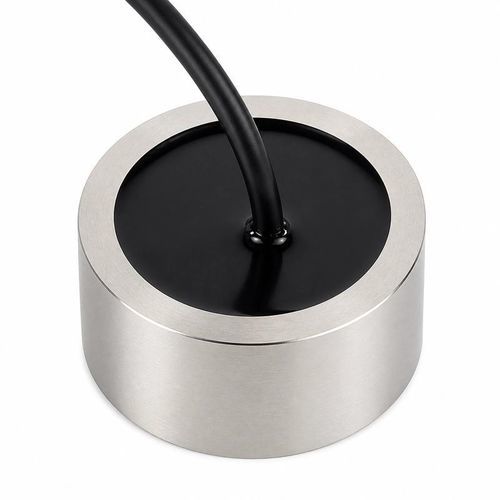

Transductor de ultrasonidos sumergible BBDM-2P5M-LS

de alta frecuenciapara medición de nivel

Descripción general
El BBDM-2P5M-LS es un transductor ultrasónico de 2,5 MHz diseñado para sistemas de interruptores de nivel de líquido en aplicaciones industriales. Está destinado a alarmas de nivel alto/bajo, detección de presencia o ausencia de líquido, protección de bombas y control de nivel. El transductor presenta un ancho de haz de 0,6° a -3 dB, protección IP68, un rango de funcionamiento de -20 a +60 °C y una clasificación de presión de hasta 10 kgf (1 MPa).

Datos eléctricos y de funcionamiento

• Modelo — BBDM-2P5M-LS
• Frecuencia central — 2,5 MHz ±5%
• Impedancia mínima — 15 Ω ±20%
• Capacitancia — 33 000 pF ±20% a 1 kHz
• Tensión de funcionamiento — Voltaje pico por debajo de 120 Vpp
• Temperatura de funcionamiento — -20 a +60 °C
• Presión máxima — Hasta 10 kgf (1 MPa)
• Ancho de haz — 0,6° a mi-potencia (-3 dB)
• Material de la carcasa — Acero inoxidable
• Grado de protección — IP68

Aplicaciones

• Alarmas de nivel alto y bajo
• Detección de presencia o ausencia de líquido
• Protección de bombas
• Control de nivel en equipos industriales

Características técnicas

• Modelo: BBDM-2P5M-LS
• Frecuencia central: 2,5 MHz ±5%
• Impedancia mínima: 15 Ω ±20%
• Capacitancia: 33 000 pF ±20% a 1 kHz
• Tensión de funcionamiento: Voltaje pico por debajo de 120 Vpp
• Temperatura de funcionamiento: -20 a +60 °C
• Presión máxima: Hasta 10 kgf (1 MPa)
• Ancho de haz: 0,6° a mi-potencia (-3 dB)
• Material de la carcasa: Acero inoxidable
• Grado de protección: IP68
