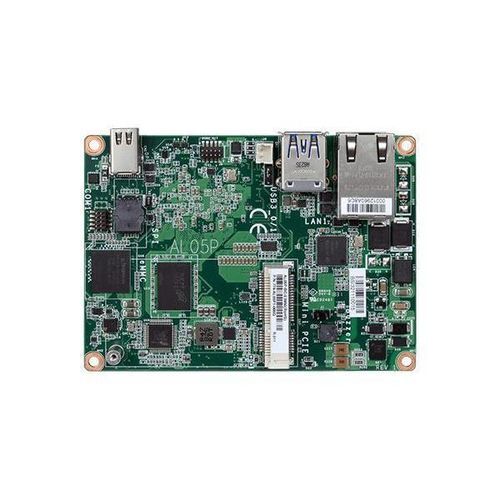

Placa madre Pico-ITX / 2,5" AL05PembarcadaIntel® Atom E3900Intel® Celeron® N3350
Añadir a mis favoritos
Añadir al comparador
Características
- Formato
- embarcada, Pico-ITX / 2,5"
- Procesador
- Intel® Celeron® N3350, Intel® Atom E3900
- Acrónimo
- LPDDR4
- Ranura de expansión
- Mini PCIe
- Aplicaciones
- industrial
- Sistema operativo
- Linux, Windows 10 IoT Enterprise
- Conectividad
- USB 2.0, USB 3.0, USB 3.1, RJ45, RS-232, GbE, Ethernet
Descripción
Descripción general del producto
- DFI AL05P es una solución industrial Pico-ITX de 2,5" con PoE (Power over Ethernet) diseñada para la automatización de edificios, detección de recursos, detección meteorológica, monitorización automática continua y edge computing de IA.
- Soporta Pico-ITX de 2,5", procesador Intel® Pentium® / Celeron® / Intel Atom® E3900, 1 DDR4, 1 Mini PCIe, 1 Mini DP++.
- Procesador Intel® Pentium®/Celeron®/Intel Atom® E3900
- Soporta memoria LPDDR4 de hasta 4 GB
- Ricas E/S: 1 LAN, 1 COM, 2 USB 3.0, 2 USB 2.0
- Expansión y almacenamiento: 1 Mini PCIe, 1 SMBus, 1 eMMC
- Solución de placa única PoE compatible con PoE PD 48VDC
- Certificación RoHS
- Certificación CE
- Certificación FCC
- Primera Pi Industrial Especializada + PoE AL05P - Pionera SBC PoE para Aplicaciones de Borde: AL05P sustituye el cable de alimentación DC tradicional por cable PoE, llenando los vacíos de configuración de equipos en ubicaciones remotas, reduciendo el espacio de cableado y eliminando el coste de fuentes de alimentación adicionales, mejorando la facilidad y flexibilidad de despliegue de dispositivos sin limitaciones de potencia.
- Potenciado por procesador Intel Atom® Serie E3900: Las capacidades de procesamiento de alto rendimiento y bajo consumo (9 W), amplían la computación en tiempo real en el borde a la respuesta en tiempo real a eventos en el borde, manejando el reconocimiento de imágenes y el análisis de flujo de datos.
- Menos cables para más flexibilidad: Una de las placas base integradas Pico-ITX de 2,5 pulgadas (100 mm x 72 mm) más raras que admite directamente PoE. Optimizada para alimentar lejos de tomas de corriente o reducir el cableado. Pequeño tamaño y bajo consumo para entornos estrechos que carecen de distribución de energía.
- Alimentación y expansiones - Todo en una placa: PoE LAN, E/S e interfaces de expansión configuradas en una única placa. Incluye 1 COM con protección electrostática ±15kv, 2 USB 3.1 Gen1, 2 USB 2.0 y Mini PCIe.
- 4K UHD para valores añadidos: Decodificación de hardware HEVC incorporada y motor de mejora de visualización de códec VP9, admite salida 4K DP++ de alta resolución (4096x2304@60Hz), adecuado para aplicaciones de servicios, publicidad y multimedia.
- Entorno de desarrollo integral: Admite sistemas operativos Linux y Windows, ciclo de vida del producto de hasta 15 años.
- Procesador: Procesador Intel Atom® serie E3900, BGA 1296; Procesador Intel Atom® x5-E3940, cuádruple núcleo, 2M de caché, 1,6GHz (1,8GHz), 9,5W; Procesador Intel Atom® x5-E3930, doble núcleo, 2M de caché, 1,3GHz (1,8GHz), 6,5W; Procesador Intel® Pentium® N4200, cuádruple núcleo, 2M de caché, 1,1GHz (2.5GHz), 6W; Procesador Intel® Pentium® N4200, cuádruple núcleo, 2M de caché, 1,1GHz (2.5GHz), 6W.5GHz), 6W; Procesador Intel® Celeron® N3350, Dual Core, 2M Cache, 1,1GHz (2.4GHz), 6W
- Memoria: Memoria SDRAM hasta 4GB; Single Channel DDR4 2400MHz
- BIOS: Insyde SPI 128Mbit (sólo soporta arranque UEFI)
- Gráficos: Gráficos Intel® HD; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; Decodificación HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codificación HW: H.264, MPEG2, MPEG4
- Pantalla: 1 x Mini DP++; Mini DP++: resolución hasta 4096x2160 @ 60Hz
- Almacenamiento: 1 x 16GB/32GB/64GB eMMC
- Expansión: 1 x Mini PCIe de tamaño completo (PCIe/USB 2.0); USB 3.1 Gen.0, USB 3.1 Gen1/USB 2.0 opcional)
- Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps); 1 x Intel® I210IT PCIe (10/100/1000Mbps) (disponible bajo pedido)
- Salida trasera: 1 x GbE (RJ-45); 2 x USB 3.1 Gen1; 1 x Mini DP1 Gen1; 1 x Mini DP++
- Entrada/Salida interna: 1 x RS-232/422/485 (paso de 1,27 mm); 2 x USB 2.0 (paso de 1,27 mm); 1 x DIO de 8 bits; 1 x SMBus
- Temporizador de vigilancia: Reinicio del sistema, programable por software de 1 a 255 segundos
- Seguridad: fTPM 2.0
- Protección de seguridad: fTPM 2.0.0
- Alimentación: 48VDC PoE; PoE LAN; Típico: E3950:12V @ 0.33A (3.96Watt); Máx.: E3950:12V @ 1.76A (21.12Watt); Batería RTC: CR2032 Coin Cell
- Soporte de SO: Windows 10 IoT Enterprise (64 bits), Linux
- Entorno: En funcionamiento: 0 a 60°C, -20 a 70°C; Almacenamiento: -40 a 85°C; Humedad: En funcionamiento: 5 a 90% HR; Almacenamiento: 5 a 90% HR
- Mecanismo: Factor de forma Pico-ITX de 2,5"; 100mm (3,94") x 72mm (2,83"); PCB: 1,6mm; Lado superior: 15mm, Lado inferior: 8mm
- Lista de embalaje: 1 placa AL05P; 1 disipador de calor (Altura: 15mm) CPU Serie E: A71-808315-000G, CPU Serie N: A71-808315-010G
- País de Origen: Taiwán
- AL05P-BC-23E30: Sin ventilador, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 a 60°C
- AL05P-BC-23E40: Sin ventilador, Intel Atom® X5-E3940, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 a 60°C
- AL05P-BC-23N50: Sin ventilador, Intel® Celeron® N3350, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 a 60°C
- AL05P-EC-23E30: Sin ventilador, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, -20 a 70°C
- AL05P-EC-23E40: Sin ventilador, Intel Atom® X5-E3940, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, -20 a 70°C
- Cable de puerto USB, Longitud: 200mm
- 1 cable de puerto COM, Longitud: 300mm
- Disipador de calor para CPU serie E, 0 a 60°C / Temp. ancha, Altura: 28mm
- Disipador de calor para CPU serie N, 0 a 60°C, Altura: 28.1mm
- #IoT
- #Intel
- #Industrial Specialized Pi
- #PoE
- #Mini PCIe
- #Pantalla 4K2K
- #Windows
- #Linux
- #DDR4
- #Certificación RoHS
- Factor de forma: 2,5" Pico-ITX (100mm x 72mm)
- Procesador: Intel Atom® Serie E3900, Pentium® N4200, Celeron® N3350
- Memoria: Hasta 4GB DDR4
- Almacenamiento: eMMC 16GB/32GB/64GB
- Expansión: 1 x Mini PCIe
- LAN: 1 x GbE (RJ-45), soporte PoE
- USB: 2 x USB 3.1 Gen1, 2 x USB 2.0
- Pantalla: 1 x Mini DP++ (hasta 4096x2160 @ 60Hz)
- Temperatura de funcionamiento: 0 a 60°C, -20 a 70°C (según modelo)
- Certificaciones: RoHS, CE, FCC
- Compatibilidad con SO: Windows 10 IoT Enterprise (64 bits), Linux
---
