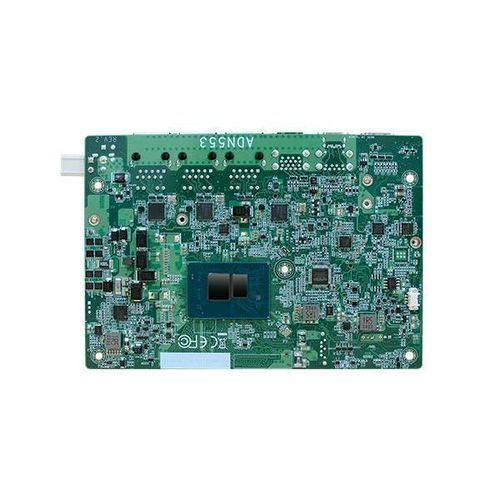

Ordenador monotarjeta 3,5" ADN553

Intel® Core™ i3-N305Intel Atom® x7425EIntel® Processor N97

Descripción del producto

• Procesadores Intel® Atom® Alder Lake-N SBC de 3,5"
• 1 DDR5 SO-DIMM
• Alta resolución 4K: Soporta resolución 4K/2K
• Triple pantalla: 1 HDMI, 1 Type-C DP Alt. Mode, 1 LVDS/eDP
• Riqueza de conectividad de E/S: 3 LAN de 2,5 GbE, 4 USB 3.2, 2 USB 2.0, 1 SATA
• Expansión múltiple: 1 llave M.2 M, 1 llave M.2 B, 1 llave M.2 E

Características

• Pantalla 4K2K
• Multiple Expansión
• Triple Pantalla Independiente
• Memoria DDR5
• Ricas E/S

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación KC
• Certificación UKCA

Especificaciones técnicas Sistema Procesador: Procesadores Intel® Atom® Alder Lake-N, TDP hasta 15W. Integrado: Intel Atom® x7425E (4 núcleos, 6M de caché, hasta 3,40 GHz, 12 W), x7213E (2 núcleos, 6M de caché, hasta 3,20 GHz, 10 W), x7211E (2 núcleos, 6M de caché, hasta 3,20 GHz, 6 W). Cliente PC: Intel® Core™ i3-N305 (8 núcleos, 6M de caché, hasta 3,80 GHz, 15 W), procesador Intel® N200 (4 núcleos, 6M de caché, hasta 3,70 GHz, 6 W), N97 (4 núcleos, 6M de caché, hasta 3,60 GHz, 12 W), N50 (2 núcleos, 6M de caché, hasta 3,40 GHz, 6 W). Memoria: Un módulo SODIMM de 262 patillas de hasta 16 GB, DDR5 monocanal a 4800 MHz BIOS: AMI SPI 256Mbit Gráficos Controlador: Gráficos Intel® UHD Características: OpenGL 4.6, Direct X 12.1, OpenCL 3.0; Descodificación HW: HEVC, VP9, AV1, AVC; Codificación HW: HEVC, VP9, AVC Pantalla: 1 x HDMI, 1 x Type-C DP Alt. Mode, 1 x LVDS/eDP. HDMI: hasta 4096x2160@24Hz; DP: hasta 3840x2160@60Hz; LVDS: doble canal de 24 bits, hasta 1920x1200@60Hz; eDP: hasta 4096x2160@60Hz Pantallas triples: HDMI + DP Tipo-C Alt. Modo + LVDS/eDP Expansión Interfaz: 1 x llave M.2 M 2280/2242 (PCIe Gen3 x1/SATA3.0), 1 x llave M.2 B 3052/3042 (USB3.0/USB2.0, PCIe x1 opcional), 1 x ranura SIM para 4G/5G, 1 x llave M.2 E 2230 (USB/PCIe x1, soporta CNVi) Audio Códec de audio: Realtek ALC888S Ethernet Controlador: 3 x Intel® I226V (10/100/1000/2500Mbps). Opción LAN3 con M.2 3052 PCIe x1. E/S traseras Ethernet: 3 x 2,5GbE (RJ-45) USB: 4 x USB 3.2 Pantalla: 1 x HDMI, 1 x Tipo-C DP Alt. Mode E/S internas Serie: 1 x RS-232/422/485 (paso de 2,0 mm) USB: 2 x USB 2.0 (paso de 2,0 mm) Pantalla: 1 conector de panel LCD LVDS y 1 conector de alimentación LCD/inversor o 1 conector eDP Audio: 1 x Audio (salida de línea/entrada de micrófono) SATA: 1 SATA 3.0 (hasta 6 Gb/s), 1 SATA Power DIO: 1 DIO de 8 bits Temporizador Watchdog Salida e intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos Seguridad TPM: dTPM2.0 Alimentación Tipo Amplio rango 9~36V DC Conector: Conector en ángulo recto (4 patillas), toma de entrada de CC (disponible a petición), conector de tipo vertical (4 patillas) (disponible a petición) Consumo: Típico: i3-N305, 19V @ 0,45A (8,55W); Máximo: i3-N305, 19V @ 2,7A (51,3W) Batería RTC: Pila de botón CR2032 Soporte de SO Compatible con SO (solo UEFI): Windows 10 IoT Enterprise (64 bits), Windows 11, Linux Entorno Temperatura: En funcionamiento: -5 a 65°C; Almacenamiento: -40 a 85°C Humedad: En funcionamiento: 5 a 90% HR; Almacenamiento: 5 a 90% HR MTBF: 593.096 horas a 25°C; 398.330 horas a 45°C; 276.293 horas a 60°C. Modelo de cálculo: Telcordia Edición 4. Entorno: GB, GC - Terreno benigno, controlado Mecanismo Dimensiones: 3.factor de forma SBC de 5", 146 mm (5,75") x 102 mm (4,02") Altura: PCB: 1,6 mm; Lado superior: 15,0 mm; Lado inferior: 4,0 mm Estándares y certificaciones Certificaciones: CE, FCC Clase B, RoHS, UKCA, KC Lista de embalaje - 1 placa ADN553 - 1 cable de puerto COM (Longitud: 250mm, 1x puerto COM), A81-015115-018G - 1 Cable SATA DATA/Power (Longitud: 300mm), A81-002144-018G - 1 Disipador de calor (Altura: 29 mm), A71-008353-020G País de origen: Taiwán Información de pedido

• ADN553-BN-x7425E: Intel Atom® x7425E, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sin ventilador, -5 a 65°C
• ADN553-BN-x7211E: Intel Atom® x7211E, 2C, 6W. 1 DDR5 SO-DIMM, HDMI + Tipo-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sin ventilador, -5 a 65°C
• ADN553-BN-N305: Intel® Core™ i3-N305, 8 núcleos, 15W. 1 DDR5 SO-DIMM, HDMI + Tipo-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sin ventilador, -5 a 65°C
• ADN553-BN-N200: Procesador Intel® N200, 4 núcleos, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sin ventilador, -5 a 65°C
• ADN553-BN-N97: Procesador Intel® N97, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Tipo-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sin ventilador, -5 a 65°C
• ADN553-BN-N50: Procesador Intel® N50, 2 núcleos, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 to 65°C
• ADN553-BN-x7213E: Intel Atom® x7213E, 2C, 10W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Sin ventilador, -5 a 65°C

Artículos opcionales

• Adaptador de corriente: 60W, 12V
• Cable USB 2.0: Longitud 200mm, 2 puertos USB
• Cable del panel frontal: Longitud 250mm
• Cable de audio: Longitud 160mm
• Distribuidor de calor: Altura 7mm
• Cable de alimentación de 4 pines a toma DC: Longitud 100mm

Etiquetas

• DDR5
• Windows 10
• 9~36V DC-in
• LVDS
• Edge AI Computing
• Procesadores Intel® Atom® Alder Lake-N
• eDP
• IoT
• Windows 11
• Intel
• HMI
• 5G
• Diseño sin ventilador
• 4K2K Display
• Windows
• Linux
• Multiple Expansión
• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación KC
• 2.5G Ethernet
• Certificación UKCA

Especificaciones técnicas clave

• Procesador: Intel® Atom® Alder Lake-N, hasta 15W TDP
• Memoria: 1 x DDR5 SO-DIMM, hasta 16GB
• Pantalla: Triple pantalla (HDMI, Modo Alt. DP Tipo-C, LVDS/eDP), hasta resolución 4K
• LAN: 3 x 2,5GbE
• USB: 4 x USB 3.2, 2 x USB 2.0
• Expansión: 1 x Llave M.2 M, 1 x Llave M.2 B, 1 x Llave M.2 E
• Audio: Realtek ALC888S
• Alimentación: entrada de 9~36V CC
• Temperatura de funcionamiento: -5 a 65°C
• Certificaciones: CE, FCC, RoHS, UKCA, KC
