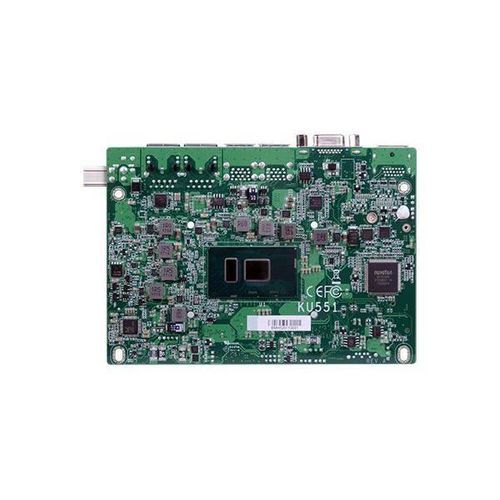

Ordenador monotarjeta 3,5" KU551

Intel® Core™ i5-7300U ProcessorIntel® Celeron® Processor 3965UIntel® Core™ i7-7600U

Descripción general del producto

• 7ª generación Intel® Core™ 3,5" SBC
• 1 DDR4 SODIMM de hasta 16GB
• Tres pantallas independientes: VGA + LVDS + DP++
• Comunicación inalámbrica: Mini PCIe
• Riqueza de E/S: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Características

• Protección ESD COM: Air Gap ±15kv
• Wide-temp: -40~85°C
• 4K2K Display
• DP
• DDR4

Certificaciones

• Certificación RoHS
• Certificación UL
• Certificación CE
• Certificación FCC

Detalles del producto

• Las placas base más económicas basadas en procesadores Core™ de 7ª generación: Diseño robusto, características avanzadas, procesadores Intel® Core™ de 7ª generación, múltiples opciones de memoria en placa, interfaces de gran ancho de banda, interfaces M.2 actualizadas. Ofrece mayor rendimiento de la CPU, mejora visual con menor consumo de energía, transmisión de alta velocidad y gran capacidad de almacenamiento para entornos difíciles.
• M.2 con memoria Intel® Optane™: Ofrece una capacidad de respuesta sin precedentes y un rendimiento de alta velocidad sin sacrificar la capacidad del disco duro.
• Tecnología UHD 4K: Permite imágenes y vídeos más nítidos y vivos con la tecnología 4K UHD. Hasta 3 pantallas independientes para diseños de expansión flexibles.
• Amplio rango de voltaje: Compatible con adaptadores de alimentación de 9~36V de amplio rango para diversos entornos.
• Promesa de calidad DFI: Se somete a estrictas pruebas (ESD, FloTHERMAL, HALT) para garantizar la estabilidad en entornos adversos.
• Completa línea de productos de placas base industriales: Incluye ATX, microATX, Mini-ITX, SBC integrado y COM Express para diversas aplicaciones.

Especificaciones técnicas

• Procesador: Procesadores Intel® Core™ de 7ª generación, BGA 1356 (i7-7600U, i5-7300U, i3-7100U, Celeron 3965U)
• Memoria: Un SODIMM de 260 pines de hasta 16GB, Canal único DDR4 1866/2133MHz
• BIOS: Insyde SPI 128Mbit
• Gráficos: Gráficos Intel® HD Serie GT, OpenGL 5.0, DirectX 12, OpenCL.0, DirectX 12, OpenCL 2.1, soporte HW Decode/Encode
• Pantalla: 1 x VGA/DDI, 1 x LVDS/eDP, 1 x DP++/DDI; VGA hasta 1920x1200@60Hz, LVDS hasta 1920x1200@60Hz, DP++ hasta 4096x2304@60Hz
• Triples pantallas: VGA + LVDS + DP++
• Expansión: 1 x Mini PCIe de tamaño completo (PCIe/USB), 1 x M.2 B 2242 (PCIe/USB2.0/SATA3.0), 1 x conector de E/S de ampliación (disponible bajo pedido)
• Audio: Realtek ALC888
• Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe con iAMT11.6 (10/100/1000Mbps)
• Entrada/Salida Trasera: 2 x GbE (RJ-45), 4 x USB 3.0, 1 x VGA, 1 x DP++
• Entrada/Salida Interna: 2 x RS-232/422/485, 2 x USB 2.0, 1 x LVDS LCD Panel Connector, 1 x LCD/Inverter Power, 1 x Audio (Line-out/Mic-in), 1 x SATA 3.0, 1 x SATA Power.0, 1 x SATA Power, 1 x DIO de 8 bits, 1 x SMBus
• Temporizador de vigilancia: Reinicio del sistema, programable por software de 1 a 255 segundos
• Seguridad: fTPM 2.0
• Protección de seguridad:Protección de seguridad.0
• Alimentación: 12 V +/-5% CC, Conector en ángulo recto (4 patillas), Toma CC (disponible bajo pedido), Conector de tipo vertical (4 patillas) (disponible bajo pedido), Ralentí: i7-7600U:12 V @ 0,9 A (10,8 vatios), Máx.: i7-7600U:12 V @ 3,2 A (38,5 vatios), Batería RTC: CR2032 Coin Cell
• Soporte SO: Windows 10 IoT Enterprise 64-bit, Linux, Yocto
• Entorno: En funcionamiento: 0 a 60°C (Opt. -20 a 70°C), Almacenamiento: -40 a 85°C, Humedad de funcionamiento: 5 a 90% HR, Humedad de almacenamiento: 5 a 90% HR, MTBF: 477.146 horas @ 25°C; 277.228 horas @ 45°C; 172.875 horas @ 60°C
• Mecanismo: Factor de forma SBC de 3,5" 146mm (5,75") x 102mm (4,02"), PCB: 1,6mm, Lado superior: 16.3mm, Lado Inferior: 4.0 mm
• Certificaciones: CE, FCC, RoHS, UL
• Lista de Embalaje: 1 placa KU551, 1 cable de puerto COM (300mm, 2 x puertos COM), 1 cable de datos Serial ATA (500mm), 1 cable de alimentación Serial ATA (250mm), 1 disipador de calor (25.8mm)
• País de Origen: Taiwán

Información de pedido Nombre del modelo | Número de pieza | Descripción KU551-BN-7600U | 770-KU5511-000G | Sin ventilador, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-BN-7300U | 770-KU5511-100G | Sin ventilador, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-BN-7100U | 770-KU5511-200G | Sin ventilador, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-BN-3965U | 770-KU5511-300G | Sin ventilador, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 a 60°C KU551-EN-7600U | 770-KU5511-400G | Sin ventilador, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C KU551-EN-7300U | 770-KU5511-500G | Sin ventilador, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C KU551-EN-7100U | 770-KU5511-600G | Sin ventilador, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C KU551-ES-3965U | 770-KU5511-700G | Sin ventilador, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 a 70°C Artículos opcionales Cable de puerto USB | A81-001032-016G | Longitud: 200mm Adaptador de corriente | 671-106012-000G | 60W, 12V Difusor de calor | A71-011078-000G | Altura: 11mm Cable de audio | A81-022007-016G | Longitud: 160mm cable de 4 clavijas a conector de CC | A81-004051-016G | Longitud: 100mm Características / Especificaciones técnicas

• 7ª generación Intel® Core™ 3,5" SBC
• 1 DDR4 SODIMM hasta 16GB
• Tres pantallas independientes: VGA + LVDS + DP++
• Comunicación inalámbrica: Mini PCIe
• Ricas E/S: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
• Protección ESD COM: Entrehierro ±15kv
• Temperatura: -40~85°C
• Pantalla 4K2K
• DP
• DDR4
• Certificaciones RoHS, UL, CE, FCC
