Placa madre Pico-ITX / 2,5" AL051
embarcadaIntel® Atom E3900Intel®

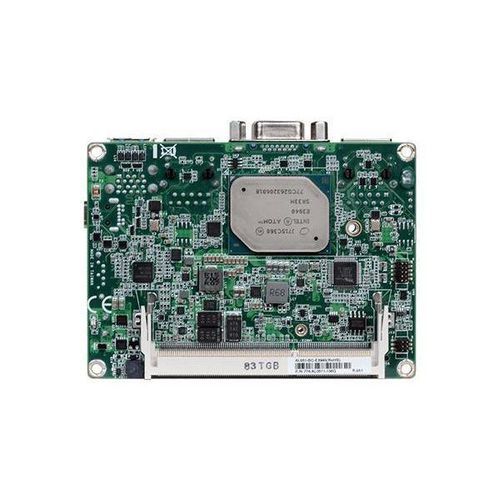

Placa madre Pico-ITX / 2,5" - AL051 - DFI - embarcada / Intel® Atom E3900 / Intel®
Placa madre Pico-ITX / 2,5" - AL051 - DFI - embarcada / Intel® Atom E3900 / Intel®
Placa madre Pico-ITX / 2,5" - AL051 - DFI - embarcada / Intel® Atom E3900 / Intel® - imagen - 2
Placa madre Pico-ITX / 2,5" - AL051 - DFI - embarcada / Intel® Atom E3900 / Intel® - imagen - 3
Placa madre Pico-ITX / 2,5" - AL051 - DFI - embarcada / Intel® Atom E3900 / Intel® - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DFI

Características

Formato
embarcada, Pico-ITX / 2,5"
Procesador
Intel® Atom E3900
Acrónimo
DDR3L SO-DIMM
Ranura de expansión
Mini PCIe
Aplicaciones
industrial
Sistema operativo
Linux
Conectividad
de LVDS, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, DisplayPort

Descripción

Descripción del producto
  • Procesador Intel® Atom™/Pentium®/Celeron® E3900
  • 1 DDR3L SODIMM de hasta 8 GB
  • Triples pantallas independientes: VGA + Mini DP++ + LVDS
  • Expansión y almacenamiento: 1 Mini PCIe, 1 M.2, 1 SMBus
  • Riqueza de E/S: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
Características principales
  • 2.5" Pico-ITX con Intel Atom®/Pentium®/Celeron®
  • Diseñado con bajo consumo de energía
  • Ricas E/S, ideal para control industrial, recopilación de datos, señalización digital industrial, aplicaciones IoT
  • Sin ventilador, de pequeño tamaño, soporta un rango de temperatura extendido desde -40°C hasta +85°C
  • Diseño robusto y eficiencia energética para aplicaciones profundamente integradas
  • Soporta alta resolución 4K UHD (DP: 4096x2304 @ 60Hz) y tres pantallas independientes
  • Múltiples opciones de almacenamiento: eMMC, SSD, M.2 Module, SATA 3.0 drives
  • Soporte para Windows 10 IoT Enterprise (64 bits) y Linux (solo UEFI)
Especificaciones del sistema
  • Procesador: Familia de procesadores Intel® Atom™ E3900, BGA 1296 - x7-E3950: Cuatro núcleos, 2M de caché, 1,6GHz (2,0GHz), 12W - x5-E3940: Cuatro núcleos, 2M de caché, 1,6GHz (1,8GHz), 9,5W - x5-E3930: Doble núcleo, 2M de caché, 1,3 GHz (1,8 GHz), 6,5 W - Pentium® N4200: Cuatro núcleos, 2M de caché, 1,1GHz (2,5GHz), 6W - Celeron® N3350: Doble núcleo, 2M de caché, 1,1GHz (2,4GHz), 6W
  • Memoria: Un módulo SODIMM de 204 patillas de hasta 8 GB, canal único DDR3L 1866 MHz
  • BIOS: Insyde SPI 64Mbit (sólo arranque UEFI)
Gráficos
  • Controlador: Intel® HD Graphics
  • Características: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 Descodificación HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4 Codificación HW: H.264, MPEG2, MPEG4
  • Salidas de pantalla: - 1 x Mini DP++ (hasta 4096x2160 @ 60Hz) - 1 x VGA (hasta 2048x1536 @ 50Hz) - 1 x LVDS (doble canal 18/24 bits, hasta 1920x1200 @ 60Hz)
  • Triples pantallas: VGA + Mini DP++ + LVDS
Expansión
  • 1 x Mini PCIe de tamaño completo (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 opcional)
  • 1 x M.2 B clave 2242 (PCIe/USB 2.0/SATA 3.0)
Audio
  • Códec de audio: Realtek ALC888S-VD2-GR
Ethernet
  • 2 x Intel® I210AT PCIe (10/100/1000Mbps)
  • 2 x Intel® I210IT PCIe (10/100/1000Mbps) (disponible bajo pedido)
Ethernet
  • 2 x Intel® I210AT PCIe (10/100/1000Mbps)
  • 2 x Intel® I210IT PCIe (10/100/1000Mbps) Salida trasera
    • 2 x GbE (RJ-45)
    • 2 x USB 3.1 Gen 1
    • 1 x Mini DP++
    • 1 x VGA
    • 1 x LVDS
    E/S internas
    • 1 x RS-232/422/485 (paso de 1,27 mm)
    • 2 x USB 2.0 (paso de 1,27 mm)
    • 1 x conector LVDS para panel LCD
    • 1 x audio (salida de línea/entrada de micrófono)
    • 1 x SATA 3.0 (hasta 6 Gb/s)
    • 1 x DIO de 8 bits
    • 1 x SMBus
    Temporizador de vigilancia
    • Reinicio del sistema, programable por software de 1 a 255 segundos
    Seguridad
    • fTPM2.0
    Potencia
  • Potencia
  • Potencia
  • Seguridad Alimentación
    • Simple 12V +/-10% CC
    • Bloque de terminales de 2 patillas, conector de tipo vertical de 2 patillas (opcional)
    • Típica: E3950:12V @ 0,51A (6,12Watt)
    • Máxima: E3950:12V @ 2,00A (24,00Watt)
    • Pila RTC: Pila de botón CR2032
    Soporte de SO
    • Windows 10 IoT Enterprise (64 bits)
    • Linux
    Entorno
    • Temperatura de funcionamiento: 0 a 60°C, -40 a 85°C
    • Temperatura de almacenamiento: -40 a 85°C
    • Humedad de funcionamiento: 5 a 90% HR
    • Humedad de almacenamiento: 5 a 90% HR
    • MTBF: 497.857 horas @ 25°C; 318.774 horas @ 45°C; 213.436 horas @ 60°C
    Mecanismo
    • Factor de forma Pico-ITX de 2,5" 100mm (3,94") x 72mm (2,83")
    • Altura de la PCB: 1,6 mm
    • Lado superior: 7,9 mm
    • Lado inferior: 16,34 mm
    Certificaciones
    • CE, FCC, RoHS
    Lista de embalaje
    • 1 placa AL051
    • 1 cable de datos Serial ATA (Longitud: 152mm) A81-002000-000G
    • 1 cable Y para SATA y alimentación del inversor (Longitud: 155mm) A81-020016-018G
    • 1 disipador de calor (Altura: 11mm) CPU Serie E: A71-808308-010G, CPU Serie N: A71-808309-010G
    País de origen
    • Taiwán
    Artículos opcionales
    • Cable de audio (160mm)
    • Adaptador de corriente (60W, 12V, DC Jack)
    • Cable de puerto COM (300mm)
    • Cable de puerto USB (200mm)
    • Cable de terminal de 2 polos a DC Jack
    • Disipador de calor para CPU serie E 0 a 60°C/temperatura amplia (22.6mm)
    • Disipador de calor para CPU serie N 0 a 60°C (19mm)
    Especificaciones técnicas (Resumen)
    • Procesador: Intel® Atom™/Pentium®/Celeron® Serie E3900
    • Memoria: 1 DDR3L SODIMM hasta 8GB
    • Triples pantallas independientes: VGA + Mini DP++ + LVDS
    • Expansión: 1 Mini PCIe, 1 M.2, 1 SMBus
    • E/S: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
    • Factor de forma: 2,5" Pico-ITX
    • Temperatura de funcionamiento: -40°C a +85°C (según modelo)
    • Certificaciones: CE, FCC, RoHS

---

Traducción automática  (ver el original en inglés)
