Descripción general del producto- 7ª generación Intel® Core™ 3,5" SBC
- 1 DDR4 SODIMM de hasta 16 GB
- Tres pantallas independientes: VGA + LVDS + DP++
- Riqueza de E/S: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
Características- Protección ESD COM: Air Gap ±15kv
- Voltaje: 9~36V DC-in
- Diseño sin ventilador
- Pantalla 4K2K
- Triple pantalla independiente
Certificaciones- Certificación RoHS
- Certificación CE
- Certificación FCC
Etiquetas- #IoT
- #Intel
- #Mini PCIe
- #Diseño sin ventilador
- #4K2K Pantalla
- #Windows
- #Linux
- #VGA
- #DP
- #DDR4
- #Certificación RoHS
- #Certificación CE
- #Certificación FCC

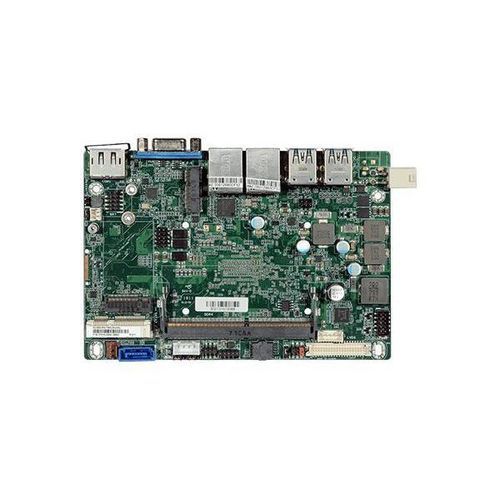

Descripción detallada- DFI proporciona placa base SBC de 3,5" compatible con procesadores Intel® Core™ de 7ª generación y diseñada para soportar varias interfaces, incluyendo 1 memoria DDR4, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++ y más para usar en diferentes aplicaciones de grado industrial.
Sistema
Procesador: procesadores Intel® Core™ de 7ª generación, BGA 1356
Procesador Intel® Core™ i7-7600U, doble núcleo, 4M de caché, 2,8GHz (3,9GHz), 15W
Procesador Intel® Core™ i5-7300U, doble núcleo, 3 M de caché, 2,6 GHz (3,5 GHz), 15 W
Procesador Intel® Core™ i3-7100U, doble núcleo, 3M de caché, 2,4 GHz, 15 W
Procesador Intel® Celeron® 3965U, doble núcleo, 2M de caché, 2,2 GHz, 15 W
Memoria: Un módulo SODIMM de 260 patillas de hasta 16 GB, canal único DDR4 1866/2133 MHz
BIOS: Insyde SPI 128Mbit
Gráficos
Controlador: Gráficos Intel® HD serie GT
Características: OpenGL 5.0, DirectX 12, OpenCL 2.1; Descodificación HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9; Codificación HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Pantalla: 1 x VGA, 1 x LVDS/eDP, 1 x DP++
VGA: resolución hasta 1920x1200 @ 60Hz
LVDS: doble canal de 48 bits, resolución de hasta 1920 x 1200 a 60 Hz
DP++: resolución de hasta 4096x2304 a 60 Hz
Pantallas triples: VGA + LVDS + DP++
Expansión
Interfaz: 1 x Mini PCIe de tamaño completo (PCIe/USB2.0/USB3.1 Gen1 (opcional)) con ranura SIM (opcional), 1 x llave M.2 B 2242 (PCIe Gen3/USB2.0/SATA3.0), 1 x llave M.2 E 2230 (PCIe/USB2.0)
Audio
Códec de audio: Realtek ALC888S
Ethernet
Procesadores Core™: 1 x Intel® I210AT PCIe (10/100/1000Mbps) o 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe con iAMT11.6 (10/100/1000Mbps)
Procesador Celeron®: 1 x Intel® I210AT PCIe (10/100/1000Mbps) o 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219V PCIe con iAMT11.6 (10/100/1000Mbps)
E/S traseras
Ethernet: 2 x GbE (RJ-45)
USB: 4 x USB 3.0
Pantalla: 1 x VGA, 1 x DP
E/S internas
Serie: 1 x RS-232/422/485 (paso de 2,0 mm)
USB: 2 x USB 2.0 (paso de 2,0 mm)
Pantalla: 1 x conector de panel LCD LVDS, 1 x alimentación de LCD/inversor
Audio: 1 x Audio (salida de línea/entrada de micrófono)
SATA: 1 SATA 3.0 (hasta 6 Gb/s), 1 SATA Power
DIO: 1 DIO de 8 bits
SMBus: 1 x SMBus
Temporizador de vigilancia
Salida e intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos
Seguridad
TPM: fTPM 2.0
Alimentación
Tipo: Amplio rango 9~36VDC
Conector: Conector en ángulo recto (4 patillas), toma de CC (disponible bajo pedido), conector de tipo vertical (4 patillas) (disponible bajo pedido)
Consumo: Idle: i7-7600U: 12V @ 0.43A (5.16W), Max: i7-7600U: 12V @ 3.16A (37.92W)
Batería RTC: Pila de botón CR2032
Soporte para SO
Microsoft: Windows 10 IoT Enterprise 64 bits
Linux: Linux
Entorno
Temperatura: Funcionamiento: 0 a 60°C (Opt. -20 a 70°C), Almacenamiento: -40 a 85°C
Humedad: En funcionamiento: 5 a 90% HR, Almacenamiento: 5 a 90% HR
MTBF: 606.151 horas @ 25°C; 394.265 @ 45°C; 267.894 @ 60°C
Mecanismo
Dimensiones: 3.factor de forma SBC de 5", 146 mm (5,75") x 102 mm (4,02")
Altura: PCB: 1,6 mm, Lado superior: 16,3 mm, Lado inferior: 4,0 mm
Estándares y certificaciones
Certificaciones: CE, FCC, RoHS
Lista de embalaje
1 placa KU553, 1 cable de puerto COM (longitud: 300 mm) 332-753040-000G, 1 cable de datos ATA serie (longitud: 500 mm) 332-553001-205G, 1 cable de alimentación ATA serie (longitud: 250 mm) A81-004041-016G, 1 disipador de calor A71-011080-010G (altura: 26 mm) o A71-011081-010G (altura: 31 mm)
País de origen
Taiwán
Información de pedido
KU553-BN-7600U: Sin ventilador, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ángulo recto), 0 a 60°C
KU553-BN-7300U: Sin ventilador, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ángulo recto), 0 a 60°C
KU553-BN-7100U: Sin ventilador, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ángulo recto), 0 a 60°C
KU553-BN-3965U: Sin ventilador, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ángulo recto), 0 a 60°C
KU553-ES-7600U: Sin ventilador, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (ángulo recto), -20 a 70°C
Artículos opcionales
Cable de puerto USB (A81-001032-016G, Longitud: 200mm), Adaptador de corriente (671-106012-000G, 60W, 12V), Cable de 4 pines a toma DC (A81-004051-016G), Difusor de calor (A71-011078-000G, Altura: 11mm), Cable de audio (A81-022007-016G, Longitud: 160mm)
Características / Especificaciones técnicas- Factor de forma: 3.sBC de 5"
- Procesador: 7ª generación Intel® Core™ (i7-7600U, i5-7300U, i3-7100U) o Intel® Celeron® 3965U
- Memoria: 1 DDR4 SODIMM hasta 16GB
- Pantalla: VGA, LVDS/eDP, DP++ (hasta 3 pantallas independientes)
- Ethernet: 2 x GbE (RJ-45)
- USB: 4 x USB 3.0, 2 x USB 2.0
- Expansión: 1 x Mini PCIe, 2 x M.2
- Audio: Realtek ALC888S
- Alimentación: Amplio rango 9~36VDC
- Temperatura de funcionamiento: 0 a 60°C (opción -20 a 70°C)
- Certificaciones: CE, FCC, RoHS
- País de Origen: Taiwán
