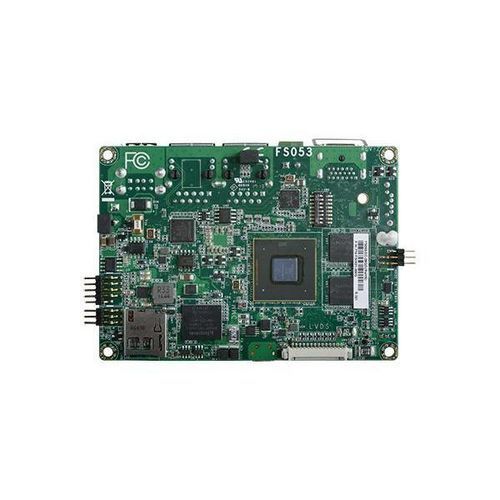

Placa madre Pico-ITX / 2,5" FS053

NXP i.MX6Intel®DDR3L DRAM

Descripción del producto

• Procesador NXP i.MX6 2,5" Pico-ITX
• Expansión: 1 Mini PCIe, 1 SD
• Memoria SDRAM DDR3L hacia abajo, hasta 4 GB
• Dos pantallas independientes: HDMI + LVDS
• Ricas E/S: 2 GbE, 2 COM, 4 USB 2.0

Estado

• Lanzado

Características

• Protección ESD COM: Air Gap ±15kv
• Wide-temp: -20~70°C
• Wide Voltage: 9~36V DC-in
• Display: HDMI
• Mini PCIe

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC

Especificaciones Sistema Procesador: NXP i.MX6 Cortex-A9 Dual Lite, 1.0 GHz NXP i.MX6 Cortex-A9 Quad, 1.0 GHz Memoria: 1GB/2GB SDRAM Memory Down (por defecto), 4GB (disponible bajo pedido) Un solo canal DDR3L 1600MHz/1866MHz BIOS: 4MB NOR Flash Gráficos Pantalla: 1 x HDMI, 1 x LVDS HDMI: resolución hasta 1920x1080 @ 60 Hz LVDS: un canal, resolución de hasta 1366 x 768 a 60 Hz Pantallas individuales/duales: Yocto: HDMI o LVDS (por defecto), Android: HDMI + LVDS (disponible bajo pedido) Expansión Interfaz: 1 x Mini PCIe de tamaño completo (PCIe/USB) Ethernet Controlador: 1 x ATHEROS AR8033 Ethernet (10/100/1000Mbps), 1 x LAN7500 Ethernet (10/100/1000Mbps) E/S traseras Ethernet: 2 x GbE (RJ-45) Serie: 1 x RS-485 (2 hilos) USB: 2 puertos USB 2.0, 1 puerto USB 2.0 OTG Pantalla: 1 HDMI I/O eMMC: Soporta 8GB, 16GB y 32GB eMMC en placa E/S internas Serie: 1 x RS-232/422/485 (8 hilos) USB: 1 x USB 2.0 Pantalla: 1 x conector de panel LCD LVDS SATA: 1 SATA 2.0 (hasta 3 Gb/s) (sólo procesador Quad) DIO: 1 DIO de 8 bits SD: 1 ranura Micro SD Temporizador de vigilancia Salida e intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos Alimentación Tipo: 9~36V CC Conector: Bloque de terminales (2 patillas) Consumo: Típico: 12V @ 0.355A (4.26Watt), Max.: 12V @ 0.631A (7.58Watt) Soporte para SO Yocto (1.8, precargado por defecto en eMMC), Android (5.1.1) Entorno Temperatura: Funcionamiento: -20 a 70°C/0 a 60°C, Almacenamiento: -40 a 85°C Humedad: En funcionamiento: 5 a 95% HR, Almacenamiento: 5 a 95% HR MTBF: 486.335 horas @ 25°C; 342.613 horas @ 45°C ; 237.430 horas @ 60°C Mecanismo Dimensiones: 2.factor de forma Pico-ITX de 5" 100mm (3,94") x 72mm (2,83") Altura: PCB: 1,6mm Lado superior: 16,15mm, Lado inferior: 4mm Estándares y Certificaciones Certificaciones: CE, FCC, RoHS Lista de embalaje 1 placa FS053 1 bloque de terminales para RS485 342-361021-000 1 esparcidor de calor (Altura: 11mm) A71-808303-000G Nota: Por favor, elija "FS053 product page > Download button" para descargar el Driver. País de origen Taiwán Información de pedido

• FS053-EC-28QD: Sin ventilador, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC en bloque de terminales, -20 a 70°C
• FS053-EC-18DL: Sin ventilador, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC en bloque de terminales, -20 a 70°C
• FS053-BC-28QD: Sin ventilador, i.MX6 Quad 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC en bloque de terminales, 0 a 60°C
• FS053-BC-18DL: Sin ventilador, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB Emmc, 2 LAN, 2 COM, 4 USB, 9~36V DC en bloque de terminales, 0 a 60°C

Artículos opcionales

• Disipador de calor: Altura: 16,8mm
• Cable COM: Longitud: 250mm, 1x puertos COM
• Cable de puerto USB 2.0: Longitud: 200mm, 1x puertos USB
• Cable de alimentación para SATA y retroiluminación LCD: Longitud: 155mm
• Adaptador de corriente: 60W, 12V, DC Jack

Características técnicas / Especificaciones

• Procesador: NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1.0 GHz
• Memoria: 1GB/2GB/4GB DDR3L SDRAM
• BIOS: 4MB NOR Flash
• Pantalla: HDMI hasta 1920x1080 @ 60 Hz, LVDS hasta 1366x768 @ 60Hz
• Expansión: 1 x Mini PCIe de tamaño completo (PCIe/USB)
• Ethernet: 2 x GbE (RJ-45), ATHEROS AR8033, LAN7500
• USB: 4 x USB 2.0 (2 traseros, 1 OTG, 1 interno)
• Serial: 1 x RS-485 (trasero), 1 x RS-232/422/485 (interno)
• eMMC: 8GB/16GB/32GB en placa
• SATA: 1 x SATA 2.0 (sólo procesador Quad)
• DIO: 1 x DIO de 8 bits
• SD: 1 x Ranura Micro SD
• Alimentación: 9~36V CC, Bloque de terminales (2 patillas), Típica: 4.26W, Max: 7.58W
• OS: Yocto (1.8), Android (5.1.1)
• Temperatura de funcionamiento: -20 a 70°C/0 a 60°C
• Dimensiones: 100mm x 72mm (2,5" Pico-ITX)
• Certificaciones: CE, FCC, RoHS
