Placa madre Pico-ITX / 2,5" EHL051
embarcadaIntel® AtomIntel® Elkhart lake SoC

Placa madre Pico-ITX / 2,5" - EHL051 - DFI - embarcada / Intel® Atom / Intel® Elkhart lake SoC

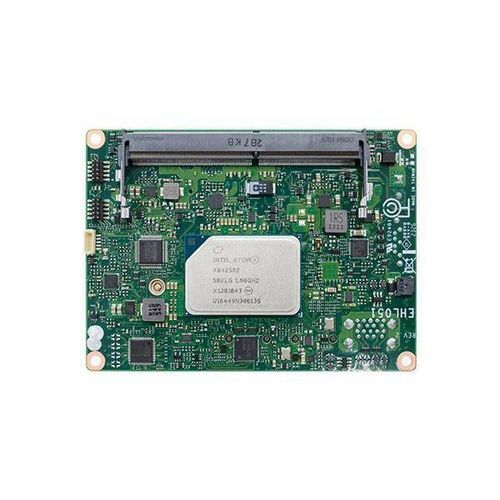

Placa madre Pico-ITX / 2,5" - EHL051 - DFI - embarcada / Intel® Atom / Intel® Elkhart lake SoC
Placa madre Pico-ITX / 2,5" - EHL051 - DFI - embarcada / Intel® Atom / Intel® Elkhart lake SoC - imagen - 2
Placa madre Pico-ITX / 2,5" - EHL051 - DFI - embarcada / Intel® Atom / Intel® Elkhart lake SoC - imagen - 3
Placa madre Pico-ITX / 2,5" - EHL051 - DFI - embarcada / Intel® Atom / Intel® Elkhart lake SoC - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DFI

Características

Formato
embarcada, Pico-ITX / 2,5"
Procesador
Intel® Atom, Intel® Elkhart lake SoC
Acrónimo
DDR4 SO-DIMM
Ranura de expansión
M.2 Key E, M.2 Key B, SATA
Aplicaciones
industrial, de comunicación visual
Sistema operativo
Windows 10 IoT Enterprise
Conectividad
de LVDS, USB 2.0, USB 3.2, HDMI, RS-485, RS-232, GbE, RS-422

Descripción

Descripción general del producto
  • NextGen 2.5" PICO-ITX SBC (Single-Board Computer) diseñado para aplicaciones industriales tales como automatización de fábricas, TPV de venta al por menor, señalización digital y Edge AI Computing
  • SBC de tamaño palma con procesador Intel® Atom (Elkhart Lake)
  • Soporta hasta 32 GB de memoria DDR4 SODIMM a 3200 MHz
  • Rendimiento dinámico y factor de forma compacto para un funcionamiento sin problemas en diversos entornos industriales
Excelencia visual
  • Soporta resolución 4K/2K
  • Salidas de pantalla dobles: HDMI + LVDS
  • Ideal para señalización digital, quioscos, experiencias interactivas en comercios y aplicaciones de interfaz hombre-máquina (HMI)
Expansión
  • Múltiples opciones de expansión: 1x M.2 E Key, 1x M.2 B Key, 1x SATA
  • Especificaciones de hardware personalizables para necesidades industriales
  • Fácil integración de almacenamiento adicional, conectividad inalámbrica y tarjetas de expansión
Conectividad
  • Completa E/S: 2x Intel GbE, 2x COM, 2x USB 3.2 Gen2, 2x USB 2.0
  • Transferencia de datos y conectividad periférica sin fisuras
  • Compatible con la infraestructura industrial IoT
Durabilidad
  • Diseñado para entornos industriales adversos
  • Temperatura de funcionamiento: de -40 °C a 85 °C
  • Durabilidad de grado industrial para un funcionamiento ininterrumpido en condiciones exigentes
Características principales
  • Procesador Intel® Atom (Elkhart Lake)
  • 1 DDR4 3200MHz SODIMM
  • Soporta resolución 4K/2K
  • Dos pantallas: HDMI + LVDS
  • Expansión múltiple: 1 llave M.2 E, 1 llave M.2 B, 1 SATA
  • Riqueza de E/S: 2 Intel GbE, 2 COM, 2 USB 3.2 Gen2, 2 USB 2.0
Certificaciones
  • Certificación RoHS
  • Certificación CE
  • Certificación FCC
  • Certificación KC
  • Certificación UKCA
Especificaciones técnicas
  • Procesador: Procesador Intel® Atom, Elkhart Lake Industrial: x6425RE (4C, 1,9GHz, 12W), x6416RE (4C, 1,7GHz, 9W), x6214RE (2C, 1,4GHz, 6W) Embedded: x6425E (4C, 2,0GHz/3,0GHz, 12W), x6413E (4C, 1,5GHz/3,0GHz, 9W), x6211E (2C, 1,3GHz/3,0GHz, 6W) PC cliente: Pentium J6412 (4C, 2.0GHz/2.6GHz, 10W), Celeron N6210 (2C, 1.2GHz/2.6GHz, 6.5W)
  • Memoria: Un solo DDR4-3200 SODIMM hasta 32GB (soporte ECC en banda en SKU embebido/industrial)
  • BIOS: AMI SPI 256Mbit
  • Gráficos: Gráficos Intel® HD Características: OpenGL 5.0, DirectX 12, OpenCL 2.1 Decodificación HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC Codificación HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
  • Pantalla: 1 x HDMI (hasta 4096×2160 @24Hz), 1 x LVDS (doble canal 18/24 bits, hasta 1920x1200 @60Hz), Pantallas duales: HDMI + LVDS
  • Expansión: 1 x M.2 2230 E Key (PCIe/USB2.0 para Wi-Fi/BT), 1 x M.2 3042/2242 B Key (PCIe*/USB3.0/SATA, ranura SIM opcional para 4G/5G), 1 x SATA 3.0 (hasta 6Gb/s)
  • Audio: Realtek ALC888S-VD2-GR
  • Ethernet: 2 x Intel® I226-V/IT (10/100/1000Mbps), 2 x GbE (RJ-45)
  • Salidas traseras: 2 x USB 3.2 Gen2, 1 x HDMI
  • Internet: 1 x USB 3.2 Gen2.2 Gen2, 1 x HDMI
  • Entrada/Salida interna: 2 x RS-232/422/485, 2 x USB 2.0, 1 x LVDS, 1 x USB 2.0, 1 x USB 2.0, 1 x USB 2.0, 1 x USB 2.0.0, 1 x conector de panel LCD LVDS, 1 x alimentación de LCD/iluminación de fondo (5 V/12 V), 1 x audio (salida de línea/entrada de micrófono), 1 x alimentación SATA de 5 V, 1 x DIO de 8 bits, 1 x SMBus/I2C (opc.), 1 x panel frontal (alimentación/reinicio, LED)
  • Temporizador de vigilancia: Reinicio del sistema, programable por software de 1 a 255 segundos
  • Seguridad: dTPM2.0
  • Alimentación: 12 V +/-10% CC, bloque de terminales de 2 patillas, conector de tipo vertical de 2 patillas (opc.), típico: J6426:12V @ 1.1A (13.2W), Max.: J6426:12V @ 1.6A (19.2W), Batería RTC: CR2032 Coin Cell
  • Soporta SO: (Solo UEFI) Windows 10 IoT Enterprise (64-bit), Linux
  • Entorno: En funcionamiento: -5 a 65°C, -40 a 85°C; Almacenamiento: -40 a 85°C; Humedad: 5 a 90% HR
  • MTBF: x6425RE: 563.338 horas @ 25°C; 391.802 horas @ 45°C; 278.646 horas @ 60°C; 146.635 horas @ 85°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
  • Dimensiones: 2.5" Pico-ITX Form5" Factor de forma Pico-ITX, 100mm x 72mm
  • Altura: PCB: 1.6 mm.6 mm, Lado Superior: 15 mm, Lado Inferior: 8 mm
  • Certificaciones: CE, FCC, RoHS, UKCA, KC
  • Lista de Embalaje: 1 placa EHL051, 1 cable de datos Serial ATA (152mm), 1 cable Y para SATA y alimentación del inversor (155mm), 1 disipador de calor (11mm, serie x6000: A71-808359-000G, serie N/J: A71-808359-010G)
  • País de origen: Taiwán

---
