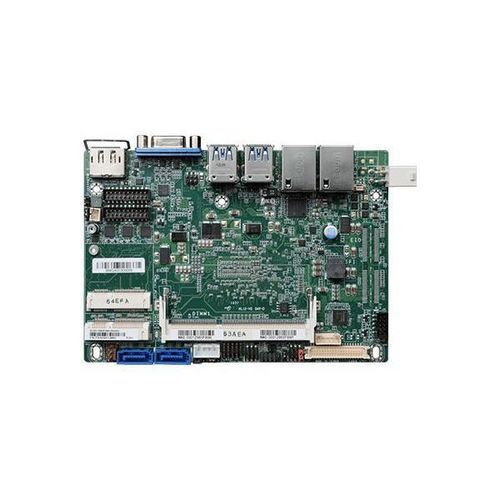

Descripción del producto- 7ª/6ª generación Intel® Core™ 3,5" SBC
- Comunicación inalámbrica: Mini PCIe
- Ricas E/S: 2 Intel GbE, 4 COM, 4 USB 3.1 Gen 1, 2 USB 2.0
- 1 DDR3L SODIMM de hasta 8GB
- Tres pantallas independientes: VGA + LVDS + DP++
Características- Protección ESD COM: Air Gap ±15kv
- Wide-temp: -40~85°C
- 4K2K Display
- DP
- DDR3L
Certificaciones- Certificación RoHS
- Certificación CE
- Certificación FCC
Sistema
Procesador
procesadores Intel® Core™ de 6ª generación, BGA 1356
Procesador Intel® Core™ i7-6600U, doble núcleo, 4 M de caché, 2,6 GHz (3,4 GHz), 15 W
Procesador Intel® Core™ i5-6300U, doble núcleo, 3M de caché, 2,4 GHz (3,0 GHz), 15 W
Procesador Intel® Core™ i3-6100U, doble núcleo, caché de 3M, 2,3 GHz, 15 W
Procesador Intel® Celeron® 3955U, doble núcleo, 2 M de caché, 2,0 GHz, 15 W
procesadores Intel® Core™ de 7ª generación, BGA 1356
Procesador Intel® Core™ i7-7600U, doble núcleo, 4 M de caché, 2,8 GHz (3,9 GHz), 15 W
Procesador Intel® Core™ i5-7300U, doble núcleo, 3 M de caché, 2,6 GHz (3,5 GHz), 15 W
Procesador Intel® Core™ i3-7100U, doble núcleo, 3M de caché, 2,4 GHz, 15 W
Procesador Intel® Celeron® 3965U, doble núcleo, 2M de caché, 2,2 GHz, 15 W
Memoria
Un módulo SODIMM de 204 patillas de hasta 8 GB
Un solo canal DDR3L 1600MHz
BIOS
Insyde SPI 128Mbit
Gráficos
Controlador
Gráficos Intel® HD serie GT
Características
OpenGL 5.0, DirectX 12, OpenCL 2.1
Descodificación HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Codificación HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Pantalla
1 x VGA
1 x LVDS
1 x DP
VGA: resolución de hasta 1920 x 1200 a 60 Hz
LVDS: doble canal de 48 bits, resolución de hasta 1920 x 1200 a 60 Hz
DP++: resolución de hasta 4096x2304 a 60 Hz
Pantallas triples
VGA + LVDS + DP++
Expansión
Interfaz
1 x Mini PCIe de tamaño completo (PCIe/USB/SATA, SATA por defecto)
1 x Mini PCIe de tamaño medio (PCIe/USB, PCIe por defecto)
1 x SIM (compatible con Mini PCIe de medio tamaño) (disponible bajo pedido)
Audio
Códec de audio
Realtek ALC888S-VD2-GR
Ethernet
Controlador
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe con iAMT11.0 (10/100/1000Mbps) (sólo Core i7/i5 admite iAMT)
E/S traseras
Ethernet
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 1
Pantalla
1 VGA
1 x DP
E/S internas
Serie
2 x RS-232/422/485 (paso de 2,0 mm)
2 x RS-232 (paso de 2,0 mm)
USB
2 x USB 2.0 (paso de 2,0 mm)
Pantalla
1 x conector de panel LCD LVDS
1 x Alimentación LCD/Inversor
Audio
1 x Audio (salida de línea/entrada de micrófono)
SATA
2 x SATA 3.0 (hasta 6Gb/s)
1 alimentación SATA
DIO
1 DIO de 8 bits
SMBus
1 x SMBus
Temporizador de vigilancia
Salida e intervalo
Reinicio del sistema, programable por software de 1 a 255 segundos
Alimentación
Tipo
12V +/-10% CC
Conector
Conector en ángulo recto (4 patillas) DC Jack (disponible bajo pedido)
Conector de tipo vertical (4 patillas) (disponible bajo pedido)
Consumo
Típico: 6300U:12V @ 0,40A (4,80Watt)
Máximo: 6300U:12V @ 2.08A (24.96Watt)
Batería
Pila de botón CR2032
Soporte para SO
Microsoft
Windows 7 (/WES7) 32/64 bits
Windows 8.1 (64 bits)
Windows 10 IoT Enterprise 64 bits
Linux
Debian 8 (con controlador gráfico VESA)
CentOS 7 (con controlador gráfico VESA)
Linux
Entorno
Temperatura
En funcionamiento: 0 a 60°C (Opt. -20 a 70°C)
Almacenamiento: -40 a 85°C
Humedad
En funcionamiento: 5 a 90% HR
Almacenamiento 5 a 90% HR
MTBF
SU551 : 430.978 horas @ 25°C; 253.129 horas @ 45°C ; 157.798 horas @ 60°C
Mecanismo
Dimensiones
3.factor de forma SBC de 5
146 mm (5,75") x 102 mm (4,02")
Altura
PCB: 1,6 mm
Lado superior: 15,5 mm
Lado inferior: 4,0 mm
Estándares y certificaciones
Certificaciones
Certificación CE
Certificación FCC
Certificación RoHS
Lista de embalaje
1 placa SU551
1 Cable de puerto COM (Longitud: 300mm, 2 x puertos COM) A81-015020-001G
1 cable de datos ATA serie (longitud: 500 mm) 332-553001-005G
1 Cable de datos ATA serie (Longitud: 300 mm) 332-553001-205G
1 Cable de alimentación ATA serie (longitud: 250 mm) A81-004041-016G
1 Disipador térmico de 0 a 60°C (Altura: 20,85mm) A71-011084-000G, temperatura amplia (Altura: 30,85mm) A71-011083-000G
País de origen
Taiwán
Información de pedido
Nombre del modelo | Número de pieza | Descripción
SU551-NB-6300U | 770-SU5511-000G | Sin ventilador, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NB-3955U | 770-SU5511-100G | Sin ventilador, Intel® Core™ 3955U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NB-6100U | 770-SU5511-200G | Sin ventilador, Intel® Core™ i3-6100U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NB-6600U | 770-SU5511-300G | Sin ventilador, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 a 60°C
SU551-NE-6600U | 770-SU5511-400G | Sin ventilador, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 a 70°C
SU551-NE-6300U | 770-SU5511-500G | Sin ventilador, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 a 70°C
Opcionales
Adaptador de corriente | 671-106002-102G | 60W, 12V
Cable de puerto USB | A81-001032-016G | Longitud: 200mm
Difusor de calor | A71-011078-000G | Altura: 11mm
1 Cable de audio | A81-022007-016G | Longitud: 160mm
cable de 4 clavijas a conector de CC | A81-004051-016G | Longitud: 100mm
Especificaciones técnicas- Factor de forma: 3.sBC de 5"
- CPU: 6ª/7ª generación Intel® Core™ i3/i5/i7 o Celeron®
- Memoria: 1 x DDR3L SODIMM hasta 8GB
- Pantalla: VGA, LVDS, DP++ (compatibilidad con triple pantalla)
- LAN: 2 x Intel GbE
- COM: 4 puertos
- USB: 4 x USB 3.1 Gen 1, 2 x USB 2.0
- Expansión: Mini PCIe de tamaño completo y medio, ranura SIM (opcional)
- Audio: Realtek ALC888S-VD2-GR
- Alimentación: entrada de 12V CC
- Temperatura de funcionamiento: 0 a 60°C (opcional -20 a 70°C)
- Certificaciones: CE, FCC, RoHS
