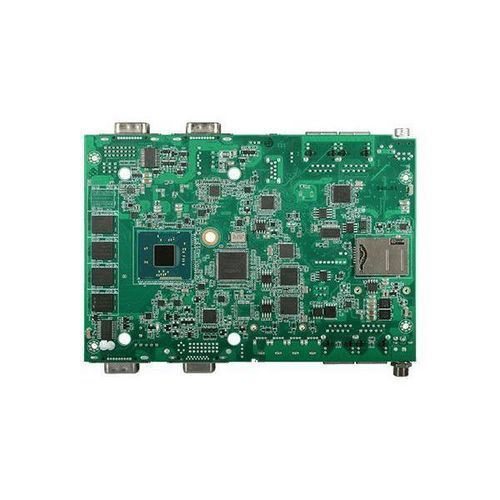

Placa madre 4" BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

Descripción del producto

• Procesador Intel Atom® E3800 4" SBC
• Memoria DDR3L de 2GB/4GB integrada
• 1 VGA o 1 DVI-I (opción)
• Expansión: 2 Mini PCIe
• Conectividad rica: 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

Características

• Protección ESD COM: Air Gap ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC

Especificaciones del sistema
Sistema
Procesador: Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Tecnología de empaquetado BGA 1170
Tecnología de proceso de 22nm
Memoria: 4GB integrada (E3845), DDR3L 1333MHz canal único; 2GB integrada (J1900), DDR3L 1066MHz canal único
BIOS: AMI SPI 64Mbit

Gráficos
Controlador: Intel® HD Graphics 4600
Pantalla: 1 VGA/1 DVI-I (disponible bajo pedido); DVI: resolución hasta 1920x1080 @ 60Hz; VGA: 24 bits, resolución hasta 2560x1600 @ 60Hz

Expansión
Interfaz: 2 x Mini PCIe de tamaño completo (PCIe, USB, y señales 3G para módulo 3G o GPRS)

Ethernet
Controlador: 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
Indicadores: 1 x LED de estado, 1 x LED HDD

I/O frontal
Ethernet: 2 x GbE (RJ-45)
Serie: 1 x RS232/422/485
USB: 1 x USB 3.0 (Tipo A)
DIO: 1 x DIO de 8 bits
Botones: 1 x botón de reinicio, 1 x botón de encendido

I/O trasero
Ethernet: 2 x GbE (RJ45)
Serie: 1 x RS232/422/485
USB: 4 x USB 2.0
Pantalla: 1 VGA/1 DVI-I (disponible bajo pedido)

I/O interno
USB: 2 x USB 2.0
SATA: 1 x SATA 2.0, 1 x alimentación SATA
DIO: 1 x DIO de 8 bits

Temporizador de vigilancia
Salida e intervalo: tiempo de espera programable mediante software de 1 a 255 segundos

Seguridad
TPM: Disponible bajo pedido

Alimentación
Tipo: 16~24V
Conector: jack DC-in
Consumo: BT259-45-I-B-4: 21.8W con E3845 a 1.91GHz y memoria DDR3L de 4GB integrada

Soporte de OS
Windows 7, WES 7, Windows 8.1, WES 8, Linux
Nota: Windows 10 estará disponible bajo pedido.

Entorno
Temperatura: Operativa: 0°C~60°C; Almacenamiento: -20°C~85°C
Humedad: Operativa: 5% a 90%; Almacenamiento: 5 a 90% HR

Mecanismo
Dimensiones: placa de 4"; 165mm (6.49") x 115mm (4.53")
Altura: PCB: 1.6mm; Lado superior: 16.5mm; Lado inferior: 2mm

Normas y certificaciones
Certificaciones: CE, FCC Clase B, RoHS

Lista de empaque
1 placa BT259; 1 cable de datos Serial ATA con alimentación: A81-002008-000G; 1 disipador de calor: A31-030022-200G

País de origen
Taiwán

Información de pedido

• BT259-45-I-B-4: Sin ventilador, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C a 60°C
• BT259-19-I-B-2: Sin ventilador, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C a 60°C

Artículos opcionales

• Cable de puerto USB (A81-001032-016G)
• Adaptador de corriente (671-112009-100G): 120W, 19V

Especificaciones técnicas

• Procesador: Intel® Atom™ E3845 o Intel® Celeron® J1900
• Memoria: 2GB/4GB DDR3L integrada
• Expansión: 2 x Mini PCIe
• Pantalla: 1 VGA o 1 DVI-I (opción)
• Ethernet: 4 x Intel GbE
• COM: 3 puertos
• USB: 1 x USB 3.0, 5 x USB 2.0
• Certificaciones: CE, FCC Clase B, RoHS
• Temperatura de operación: 0°C~60°C
• Dimensiones: 165mm x 115mm
