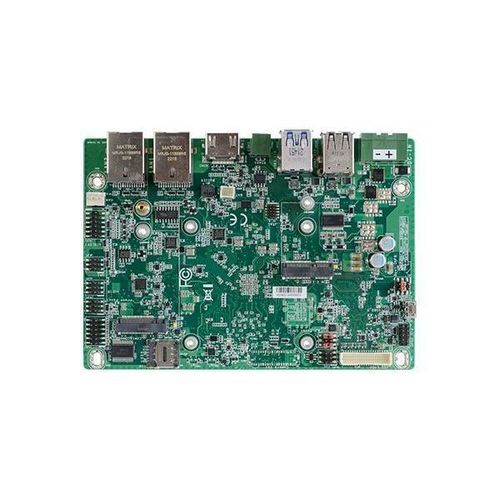

Ordenador monotarjeta 3,5" M8MP553

Dual CoreQuad CoreNXP i.MX8M Plus

Descripción general del producto

• Procesador basado en ARM® i.Mx8M plus para una mejora del rendimiento del 30%
• Soporte de voltaje amplio líder en el sector de 9 a 36 V
• Conectividad de ultra alta velocidad para pasarela 4G/5G Edge
• Excelente rendimiento gráfico, compatible con LVDS y HDMI con pantalla dual
• Bus CAN para la integración de equipos de automatización
• 1 llave M.2 2230 E, 1 llave 3052 B

Potenciación del aprendizaje automático en la periferia Con una solución basada en el SBC iMx8M plus de factor de forma de 3,5", M8MP553 cuenta con un procesador Arm® Cortex-A53 de 64 bits de doble a cuádruple núcleo a 1,8 GHz para tareas en tiempo real, lo que mejora el rendimiento general en un 30% en comparación con la generación anterior. Rendimiento sin precedentes con los procesadores ARM® i.Mx8M plus Con procesadores de bajo consumo incorporados, M8MP553 está diseñado para tareas informáticas complejas y ofrece capacidades superiores de inferencia de imágenes e IA. Potencia el borde industrial con baja latencia, eficiencia energética y precisión avanzada. La M8MP553 es aplicable para satisfacer las necesidades de las aplicaciones inteligentes, incluido el reconocimiento y la detección de objetos para la automatización industrial, la medicina y la infraestructura de ciudades inteligentes. Capacidad visual superior El procesador I.Mx8M plus está integrado con una unidad de procesamiento de red neuronal (NPU). Está diseñado desde cero para ejecutar inferencia de aprendizaje profundo y superar varias veces las soluciones basadas en CPU y GPU en el mismo rango de potencia. La NPU integrada en el I.MX8M plus ayuda a los usuarios que necesitan funciones de IA para añadir valor a sus aplicaciones de robótica industrial o en vehículos. Mejora el M8MP553 con funciones multimedia superiores, como codificación y descodificación de vídeo, aceleración de gráficos 2D/3D y múltiples funcionalidades de audio y voz. Computación rápida flexible de E/S a medida en el extremo La solución M8MP553 ofrece una E/S más rica, múltiples interfaces y mejora del rendimiento con rentabilidad simultáneamente. Junto con otras interfaces de expansión diseñadas para la detección de fallos e imágenes de alta gama, M8MP553 proporciona una gran flexibilidad y escalabilidad para aplicaciones Edge AI. Conectividad de altísima velocidad para Edge AI Para dispositivos informáticos de alta precisión para detección de defectos y visión artificial, la pasarela Edge 4G/5G puede gestionar rápidamente la transmisión de imágenes de alta resolución, acelerando la comunicación M2M. Excelente rendimiento gráfico M8MP553, equipado con un procesador iM8M plus, ofrece un rendimiento 4K avanzado. Es compatible con LVDS y HDMI con visuales de doble pantalla para aplicaciones como reconocimiento facial, detección de objetos, visión artificial y señalización digital. Resistencia a temperaturas y tensiones extremas líder del sector M8MP553 admite un voltaje ultraamplio de 9-36 V para proporcionar estabilidad operativa. Además, con un amplio y avanzado rango de temperaturas de funcionamiento de -30°C a 80°C, la M8MP553 satisface las necesidades de las industrias en entornos hostiles y aplicaciones de exterior, especialmente para infraestructuras de ciudades inteligentes, automatización industrial y aplicaciones de estaciones de carga. Soporte a largo plazo de grado industrial Soporte de ciclo de vida largo, sin riesgos ocurridos. Con un soporte de vida del producto de hasta 15 años, DFI garantiza el rendimiento, la calidad y la futura reparación y sustitución. Especificaciones Técnicas

• Procesador: i.MX 8M plus procesadores de aplicaciones MIMX8ML6CVNKZAB (Industrial), Quad 1.6GHz, VPU/ISP/CAN FD, -40~105°C MIMX8ML3CVNKZAB (Industrial), Dual 1.6GHz, VPU/ML/ISP/CAN FD, -40~105°C
• Memoria: 2GB/4GB/8GB LPDDR4 Memory Down
• Controlador Gráfico: GC7000UL
• Características Gráficas: Decodificación HW: 1080p60 H.265, H.264, VP9, VP8; Codificación HW: 1080p60 H.265, H.264
• Pantalla: 1 x HDMI, 1 x LVDS; HDMI: hasta 1920x1080 @60Hz; LVDS: hasta 1920x1200 @60Hz
• Dual Displays: LVDS + HDMI (Android: soporta salida única)
• Almacenamiento: 1 x eMMC 5.1 con 16GB por defecto (hasta 64GB)
• Expansión: 1 x M.2 B 3052/2242 (USB 3.1 Gen2/USB 2.0), 1 x M.2 E 2230 (PCIe x1/USB 2.0), 1 x ranura Nano SIM
• Códec de audio: SGTL5000
• FHY Ethernet: AR8035
• Salida trasera: 2 x GbE (RJ-45), 1 x RS485 (2 hilos), 2 x USB 3.1 Gen1, 2 x USB 2.0 Gen21 Gen1, 2 x USB 2.0, 1 x HDMI
• Salida interna: 1 x RS232, 1 x RS232/422/485 (paso de 2,0 mm), 2 x USB 2.0 (paso de 2,00 mm, 2º USB opc. de M.2 3052), 1 x Micro USB OTG, 1 x LVDS LCD Panel connector, 1 x LCD/Intverter Power, 1 x Audio (Line-out/Mic-in), 1 x 8-bit DIO, 1 x uSD card, 2 x CAN bus 2.0b (on Industrial CPU sku), 1 x I2C / Touch
• Watchdog Timer: System Reset, Programmable via Software de 1 a 255 Segundos
• Power: Wide Range 9~36VDC; Note1: Soporta 9V~24VDC en -30~80°C de temperatura de funcionamiento; Nota2: Soporta 36VDC en 70°C de temperatura de funcionamiento; Bloque de terminales de 2 polos (por defecto), Conector de alimentación vertical de 4 polos Co-lay; Típico: i.MX 8M Plus Quad, 12V, 3.6Watt; Máx.: i.MX 8M Plus Quad, 12V, 5.28Watt; Batería: CR2032 Coin Cell
• Soporte de SO: Linux Yocto 5.0 (por defecto), Debian 12 (bajo petición), Android 10 (bajo petición)
• Entorno: Funcionamiento: -30 a 80 °C; Almacenamiento: -40 a 85°C; Humedad de funcionamiento: 5 a 90% HR; Humedad de almacenamiento: 5 a 90% HR; MTBF (i.MX 8M Plus Quad): 632.710 horas @ 25°C; 386.370 horas @ 45°C; 252.204 horas @ 60°C; 138.544 horas @ 80°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
• Mecanismo: Factor de forma SBC de 3,5"; 146mm (5,75") x 102mm (4,02"); PCB: 1.6mm; Lado superior: 15mm.6mm; Lado Superior: 15mm; Lado Inferior: 4mm
• Certificaciones: CE, FCC, RoHS, UKCA
• Lista de Embalaje: 1 placa M8MP553, 1 bloque de terminales para RS485 (COM3) 342-361021-000G, 1 disipador de calor (Altura: 21mm) A71-008168-000G
• País de Origen: Taiwán

Información de pedido

• M8MP553-ECC-41QDI: Procesador de cuatro núcleos, 4 GB de memoria Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Alimentación 9~36VDC, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, 1 RS-232, 1 RS-232/422/485.0, Alimentación 9~36VDC, diseño sin ventilador, -30 a 80°C
• M8MP553-ECC-21DLI: Procesador de doble núcleo, 2 GB de memoria insuficiente, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, 2 GbE, 1 RS-232/422/485, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0 Gen1.1 Gen1, 4 USB 2.0, Alimentación 9~36VDC, diseño sin ventilador, -30 a 80°C
• M8MP553-ECC-81QDI: Procesador de cuatro núcleos, 8 GB de memoria insuficiente, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Alimentación 9~36VDC, diseño sin ventilador, -30 a 80°C

Artículos opcionales

• Cable de terminal de 2 polos a conector de CC (A81-004013-000G)
• Adaptador de corriente 60W, 12V, conector de CC (671-106012-000G)
• Cable USB 2..0, Longitud: 200mm (A81-001032-016G)
• Cable de puerto COM, Longitud: 250mm, COM1/4 (A81-009595-016G)
• Audio, Longitud: 300mm (A81-022031-016G)
• Distribuidor de calor, Altura: 11mm (A71-808351-000G)
• Consola de depuración con cable, Longitud: 500mm (770-IMX8M1-000G)

Etiquetas

• Edge AI Computing
• NXP
• IoT
• 5G
• ARM
• Diseño sin ventilador
• Tamaño compacto
• Pantalla 4K2K
• Linux
• Android
• Multiple Expansión
• DDR4
• Bajo Consumo
• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación UKCA
• NXP i.MX 8M

Características principales / Especificaciones técnicas

• Procesador: i.MX 8M Plus, Quad/Dual Core, hasta 1,8GHz
• Memoria: 2GB/4GB/8GB LPDDR4
• Almacenamiento: eMMC 16GB (hasta 64GB), 1 x tarjeta uSD
• Pantalla: 1 x HDMI, 1 x LVDS, soporte de doble pantalla
• Ethernet: 2 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1, 4 x USB 2.0, 1 x Micro USB OTG
• Serial: 1 x RS485, 1 x RS232, 1 x RS232/422/485
• Expansión: 1 x llave M.2 B, 1 x llave M.2 E, 1 x ranura Nano SIM
• Bus CAN: 2 x bus CAN 2.0b
• Audio: Códec SGTL5000, 1 x Audio (salida de línea/entrada de micrófono)
• Potencia: 9~36VDC, Típica 3,6W, Máxima 5,28W
• Temperatura de funcionamiento: -30°C a 80°C
• Certificaciones: CE, FCC, RoHS, UKCA
• Soporta SO: Linux Yocto 5.0, Debian 12, Android 10
• Dimensiones: 146mm x 102mm (3,5" SBC)
• País de Origen: Taiwán
