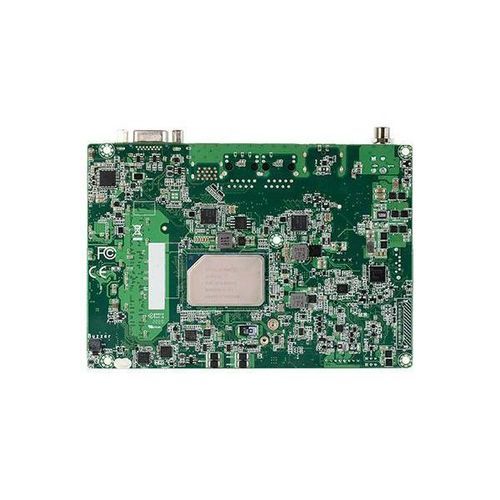

Ordenador monotarjeta 3,5" EHL556Intel® AtomIntel® Elkhart lake SoCMini PCIe
Añadir a mis favoritos
Añadir al comparador
Características
- Configuración
- 3,5"
- Procesador
- Intel® Elkhart lake SoC, Intel® Atom
- Ranura de expansión
- SATA, M.2 Key E, Mini PCIe
- Sistema operativo
- Windows 10 IoT
- Conectividad
- WiFi, de LVDS, RS232, USB 2.0, USB 3.1, HDMI, VGA, RS-485, RS-422, DisplayPort, GbE, eDP
- Aplicaciones
- para aplicaciones IoT
- Acrónimo
- DDR4 SO-DIMM, DDR4 3200 MHz
- Otras características
- embarcado, industrial, sin ventilador, AI edge
- Tamaño de la memoria
32 GB
Descripción
Descripción general del producto
- Procesador Intel® Atom® Serie X SBC de 3,5"
- 1 DDR4-3200 SODIMM de hasta 32 GB
- Alta resolución 4K: Soporta resolución 4K/2K
- Triples pantallas independientes: 1 HDMI, 1 DP++, 1 LVDS/eDP
- Expansión múltiple: 1 M.2 E Key, 1 Mini-PCIe, 1 I2C
- Riqueza de E/S: 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0
- Temperatura: -40~85°C
- Voltaje: 9~36V DC-in
- Diseño sin ventilador
- Pantalla 4K2K
- Mini PCIe
- Expansión múltiple
- Triple pantalla independiente
- Certificación RoHS
- Certificación CE
- Certificación FCC
- Certificación UKCA
- Procesador: Intel Atom Elkhart Lake - Industrial: Atom x6425RE, 4C, 1,9GHz, 12W; Atom x6414RE, 4C, 1,5GHz, 9W - Integrado: Atom x6425E, 4C, 2,0GHz(3,0GHz), 12W; Atom x6413E, 4C, 1,5GHz(3,0GHz), 9W - PC cliente: Celeron N6210, 2C 1.2GHz(2.6GHz), 6.5W
- Memoria: Single DDR4-3200 SODIMM Up to 32GB (in-band ECC support in embedded/industrial SKU)
- BIOS: AMI SPI 256Mbit
- Controlador: Intel® HD Graphics
- Características: OpenGL 5.0, DirectX 12, OpenCL 2.1; Decodificación HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; Codificación HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
- Pantalla: 1 x HDMI (o opción BOM cambio a VGA), 1 x DP++, 1 x LVDS o eDP + Retroiluminación; HDMI: hasta 1920x1080 @60Hz; DP++: hasta 4096x2304 @60Hz; LVDS: hasta 1920x1200 @60Hz
- Triples Pantallas: HDMI + DP++ + LVDS/eDP
- 1 x llave M.2 2230 E (USB/PCIe) (Soporta WiFi 5 y WiFi 6)
- 1 x mini-PCIe (USB/PCIe)
- I2C
- Códec de audio: Realtek ALC888
- Controlador: 2 x Intel® I225-IT PCIe
- Ethernet: 2 x GbE (RJ-45)
- USB: 2 x USB 3.1 Gen2 10Gbps
- Pantalla: 1 x DP++, 1 x VGA
- Serie: 1 x RS232/422/485 + 1 x RS232, o 1 x RS232/422/485 + 8bit DIO (selección BIOS)
- USB: 4 x USB 2.0
- Pantalla: 1 x LVDS o eDP + Retroiluminación
- Audio: 1 x Audio (Line-out/Mic-in)
- SATA: 1 x SATA 3.0, 1 x 5V SATA Power (soporta SATA HDD LED a través del panel frontal)
- Panel frontal: 1 x panel frontal (botón de encendido / botón de reinicio, LED de encendido, HDD actuar LED)
- Reinicio del sistema, programable mediante software de 1 a 255 segundos
- TPM 2.0
-
Alimentación
- Tipo: Amplio rango 9~36VDC
- Conector: DC Jack (o conector tipo vertical 4pin)
- Consumo: TBD
- Pila RTC: Pila de botón CR2032
- Microsoft: Windows 10 IoT 2019 LTSC, Windows 10 IoT 2021 LTSC
- Linux
- Temperatura: En funcionamiento: -40 a 85°C; Almacenamiento: -40 a 85°C
- Humedad: En funcionamiento: 5 a 90% HR; Almacenamiento: 5 a 90% HR
- MTBF: 532.533 horas @25°C; 362.324 horas @45°C; 253.192 horas @60°C; 194.923 horas @70°C; 129.169 horas @85°C; Modelo de cálculo: Telcordia Issue 4; Entorno: GB, GC - Suelo benigno, controlado
- Dimensiones: 3.factor de forma SBC de 5", 146mm (5,75") x 102mm (4,02")
- CE, FCC Clase B (TBD en fase posterior), RoHS, UKCA
- 1 placa EHL556
- 1 cable SATA (Longitud: 300mm), 332-553001-205G
- 1 cable de alimentación SATA (Longitud: 250mm), A81-004041-016G
- 1 cable COM (Longitud: 250mm), 332-753040-000G
- 1 Disipador térmico -20 a 70°C (Altura: 29mm), A71-008357-010G (CPU cliente PC)
- 1 Disipador térmico -40 a 80°C (Altura: 29mm), A71-008357-000G (CPU industria)
- Taiwán
- EHL556, Celeron N6210, HDMI+DP, eDP, 2LAN, 1COM+DIO, mSATA, I2C, TPM2.0, Disipador de calor, Amplia Temp. -20~70°C
- EHL556, Celeron N6210, eDP+VGA, 2LAN, I2C, TPM2.0, Amplia Temp. -20~70°C
- EHL556, Atom x6413E, LVDS+VGA, 2LAN, TPM2.0, Amplia Temp. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 2COM, mSATA, I2C, TPM2.0, Disipador de calor, Amplia Temp. -40~85°C
- EHL556, Atom x6425E, LVDS+VGA, 2LAN, TPM2.0, Amplia Temp. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 1COM+DIO, mPCIe, I2C, TPM2.0, Disipador térmico, Temp. ancha. -40~85°C
- Adaptador de corriente: 60W, 12V, DC Jack, 0°C ~ 40°C o -30°C ~ 70°C
- Cable USB 2.0: Longitud 200mm
- Distribuidor de calor: AL1050 146*102*7.5mm, para EHL556 BAREDIE CPU (J6413, J6412, J646, N621, N6210, N6415) o EHL556 IHS CPU (x6211E, x6413E, x6425E, x6414RE, x6425RE)
- Procesador: Intel Atom Elkhart Lake (varias SKU)
- Memoria: Single DDR4-3200 SODIMM up to 32GB
- Graphics: Gráficos Intel HD, soporte de triple pantalla
- Expansión: 1 x llave M.2 2230 E, 1 x mini-PCIe, I2C
- Audio: Realtek ALC888
- Ethernet: 2 x Intel I225-IT PCIe
- Salida trasera: 2 x GbE, 2 x USB 3.1 Gen2, 1 x DP++, 1 x VGA
- Salida interna: Serie, USB 2.0, LVDS/eDP, Audio, SATA, Panel frontal
- Temporizador de vigilancia: Programable 1-255s
- Seguridad: TPM 2.0
- Power: 9~36VDC, DC Jack/4pin
- OS: Windows 10 IoT, Linux
- Environment: -40~85°C, 5-90% RH
- Dimensiones: 146mm x 102mm
- Certificaciones: CE, FCC, RoHS, UKCA
- País de origen: Taiwán
---
