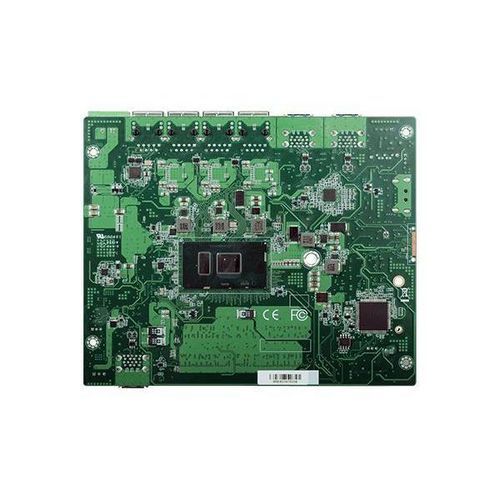

Ordenador monotarjeta 4" SU256-SCM

6th Gen Intel® Core™Intel® Core™ i7-7600USATA3

Descripción del producto

• SBC 4" Intel® Core™ de 6ª generación
• Canal dual DDR4 2400MHz hasta 8GB
• Pantalla única: resolución HDMI hasta 4096x2304 @ 60Hz
• Expansión múltiple: 1 mini PCIe
• Conectividad rica: 4 Intel GbE, 6 USB 3.0

Características

• Protección ESD COM: Air Gap ±15kv
• Temperatura amplia: -20~70°C
• Diseño sin ventilador
• Pantalla 4K2K
• Pantalla HDMI

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC

Especificaciones del sistema
Procesador
Procesadores Intel® Core™ de 6ª generación, BGA 1356 (Skylake-U*)
Procesador Intel® Core™ i7-6600U, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Procesador Intel® Core™ i5-6300U, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Procesador Intel® Core™ i3-6100U, Dual Core, 3M Cache, 2.3GHz, 15W
Procesador Intel® Core™ i7-7600U, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz), 15W
Memoria
2 x 260-pin SO-DIMM hasta 8GB (1R*8)
Canal dual DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

Gráficos
Controlador
Intel® HD Graphics GT Series
Funcionalidad
OpenGL 5.0, DirectX 12, OpenCL 2.1
Decodificación HW: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Codificación HW: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Pantalla
1 x HDMI

Expansión
SSD
Soporte hasta 1 x Módulo Flash mSATA SATA 3.0
Interfaz
1 x Mini PCIe de tamaño completo

Ethernet
Controlador
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe con iAMT9.5 (10/100/1000Mbps) (solo Core i7/i5 soporta iAMT)

I/O frontal
USB
2 x USB 3.0

I/O trasero
Ethernet
4 x GbE (RJ-45)
USB
4 x USB 3.0

I/O interno
Pantalla
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

Temporizador de vigilancia
Salida & Intervalo
Reinicio del sistema, programable vía software de 1 a 255 segundos

Seguridad
TPM
TPM 2.0 (opción)

Alimentación
Tipo
Rango amplio 15~36V
Conector
Bloque terminal
Consumo
Típico: 6600U:19V @ 0.33A (6.27Watt)
Máximo: 6600U:19V @ 2.01A (38.19Watt)
Batería RTC
Celda de moneda CR2032

Soporte OS
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

Entorno
Temperatura
Operativa: -20 a 70°C
Almacenamiento: -40 a 85°C
Humedad
Operativa: 5 a 90% RH
Almacenamiento: 5 a 90% RH
MTBF
273,084 hrs @ 25°C; 234,185 hrs @ 45°C ; 196,965 hrs @ 60°C ; 170,277 hrs @ 70°C
Modelo de cálculo: Telcordia Issue 4
Entorno: GB, GC - Suelo Benigno, Controlado

Mecanismo
Dimensiones
Formato SBC 4"
165mm x 135mm
Altura
PCB: 1.6mm Lado superior: 16.5mm, Lado inferior: 4mm

Normas y Certificaciones
Certificaciones
CE, FCC, RoHS

Lista de empaque
Lista de empaque
1 placa SU256-SCM
1 disipador de calor (28.4mm) A71-008158-000G

País de origen
País de origen
Taiwán

Información de pedido
Nombre del modelo: SU256-SCM
Número de parte: 770-SU2561-000G
Descripción: Sin ventilador, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 a 70°C

Especificaciones técnicas / Características

• SBC 4" Intel® Core™ de 6ª generación
• Canal dual DDR4 2400MHz hasta 8GB
• Pantalla única: resolución HDMI hasta 4096x2304 @ 60Hz
• Expansión múltiple: 1 mini PCIe
• Conectividad rica: 4 Intel GbE, 6 USB 3.0
• Protección ESD COM: Air Gap ±15kv
• Temperatura amplia: -20~70°C
• Diseño sin ventilador
• Pantalla 4K2K
• Pantalla HDMI
• Certificaciones RoHS, CE, FCC
• Dimensiones: 165mm x 135mm
• Temperatura operativa: -20 a 70°C
• Alimentación: Rango amplio 15~36V
