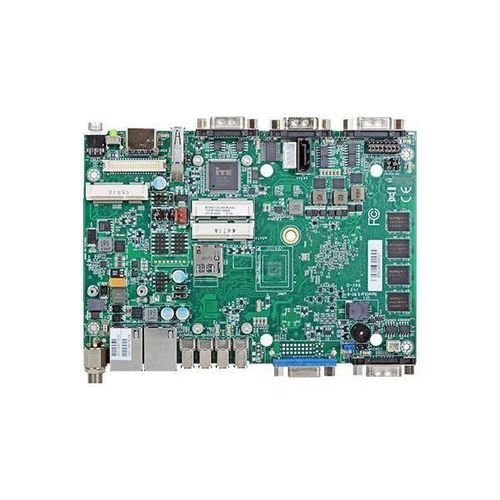

Ordenador monotarjeta 4" BT253

Intel® Atom E3800x86Intel® Celeron N2807

Descripción general del producto

• Procesador Intel Atom® E3800 SBC de 4"
• Memoria DDR3L ECC de 2 GB/4 GB
• 1 VGA, 1 LVDS, 1 HDMI
• Expansión: 3 Mini PCIe
• Riqueza de E/S: 2 Intel GbE, 6 COM, 1 USB 3.0, 5 USB 2.0

Características

• Protección ESD COM: Air Gap ±15kv
• Diseño sin ventilador
• Pantalla: HDMI, VGA
• Mini expansión PCIe

Certificaciones

• Certificación RoHS
• Certificación UL
• Certificación CE
• Certificación FCC

Sistema Procesador: Intel Atom® E3845, cuatro núcleos, 2M de caché, 1,91GHz, 10W Intel Atom® E3825, doble núcleo, 1 millón de caché, 1,33 GHz, 6 W Intel® Celeron® N2807, doble núcleo, 1 millón de caché, 1,58 GHz (2,16 GHz), 4,3 W Intel® Celeron® J1900, cuatro núcleos, 2 M de caché, 2 GHz (2,41 GHz), 10 W Memoria: 2 GB/4 GB de memoria DDR3L ECC abajo (-E45/-E25), 2 GB/4 GB de memoria DDR3L abajo (-J00/-N07), Un canal DDR3L 1333 MHz (-E45/-J00/-N07), Un canal DDR3L 1066 MHz (-E25) BIOS: AMI SPI 64Mbit Gráficos Controlador: Gráficos Intel® HD Funciones: Admite aceleración por hardware para DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 y VP8 (la versión admitida depende del sistema operativo) Pantalla: 1 x LVDS, 1 x HDMI, 1 x VGA LVDS: NXP PTN3460, 24 bits, doble canal, resolución hasta 1920x1200 @ 60Hz HDMI, DVI: resolución de hasta 1920 x 1080 a 60 Hz VGA: 24 bits, resolución de hasta 2560x1600 a 60 Hz Ampliación Interfaz: 3 x Mini PCIe, 1 x SIM Audio Códec de audio: Realtek ALC888 (Opcional) Ethernet Controlador: 2 x Intel® I210 PCIe (10/100/1000Mbps) E/S frontales Serie: 3 x RS232/422/485 (DP-9) USB: 1 x USB 3.0 Pantalla: 1 x HDMI E/S traseras Ethernet: 2 x GbE (RJ45) Serie: 1 x RS232/422/485 (DP-9) USB: 4 x USB 2.0 Pantalla: 1 VGA E/S internas Serie: 2 x RS232 (paso de 2,0 mm) USB: 1 x USB 2.0 Pantalla: 1 x LVDS Audio: 1 entrada de micrófono (opcional) SATA: 1 SATA 2.0 (hasta 3Gb/s) Temporizador de vigilancia Salida e Intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos Seguridad TPM: Disponible bajo petición Energía Tipo: Amplio rango 16~24V Conector: DC-in Consumo: BT253-C4-E45: 18,12 W con E3845 a 1,91 GHz y 4 GB de memoria DDR3L ECC abajo Soporte para SO Windows 10 IoT Enterprise (64 bits) Windows 7 Ultimate x86 y SP1 (32 bits) Windows 7 Ultimate x64 y SP1 (64 bits) Windows 8.1 Enterprise x86 (32 bits) Windows 8.1 Enterprise x64 (64 bits) Linux Entorno Temperatura: De funcionamiento: 0°C a 60°C - Atom, Celeron (sin ventilador); 0°C a 85°C - Celeron (sin ventilador), bajo pedido; -20°C a 85°C - Atom (sin ventilador), bajo pedido. Almacenamiento: -40°C a 85°C Humedad: En funcionamiento: 5% a 90% HR; Almacenamiento: 5% a 90% HR Mecanismo Dimensiones: tablero de 4", 165mm x 115mm (6,49" x 4,53") Altura: PCB: 1,6mm; Lado superior: 14,31mm; Lado inferior: 2mm Estándares y certificaciones Certificaciones: CE, FCC, RoHS, UL Lista de embalaje 1 placa BT253 1 Serial ATA de datos con cable de alimentación: A81-002008-000G 1 Difusor de calor: A31-030022-200G País de origen Taiwán Información de pedido

• BT253-C4-E45: Sin ventilador, Intel® Atom™ E3845, 4GB DDR3L ECC memory down, 6 COM, 0 a 60°C
• BT253-C2-N07: Sin ventilador, Intel® Celeron® N2807, 2GB DDR3L ECC memory down, 6 COM, 0 a 60°C
• BT253-C4-J00: Sin ventilador, Intel® Celeron® J1900, 4GB DDR3L ECC memoria abajo, 6 COM, 0 a 60°C
• BT253-C2-E25: Sin ventilador, Intel® Atom™ E3825, 2GB DDR3L ECC memoria abajo, 6 COM, 0 a 60°C

Artículos opcionales

• Cable de puerto USB (A81-001032-016G)
• Cable de puerto COM (332-753040-000G)
• Adaptador de corriente (671-112009-100G): 120W, 19V

Especificaciones técnicas

• Procesador: Intel Atom® E3845/E3825, Intel® Celeron® N2807/J1900
• Memoria: 2GB/4GB DDR3L ECC o DDR3L
• Gráficos: Gráficos Intel® HD, 1 x LVDS, 1 x HDMI, 1 x VGA
• Expansión: 3 x Mini PCIe, 1 x SIM
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000Mbps)
• I/O: 6 COM, 1 USB 3.0, 5 USB 2.0
• Audio: Realtek ALC888 (opcional)
• Alimentación: Amplio rango 16~24V DC-in
• Dimensiones: 165mm x 115mm
• Certificaciones: CE, FCC, RoHS, UL
