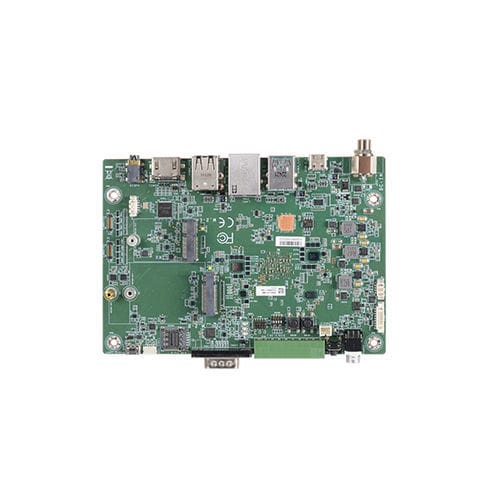

Ordenador monotarjeta 3,5" QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

Descripción del producto

• Procesador Qualcomm QRB5165
• Diseñado para aplicaciones de automatización
• 1 GbE LAN: Para aplicaciones de automatización
• Bus CAN: Para la integración de equipos de automatización
• 2 expansiones M.2: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Características

• Ethernet 1G
• Soporte Linux
• Pantalla HDMI
• Entrada DC 12V
• Bus CAN
• Expansiones M.2

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación UKCA

Especificaciones técnicas
Sistema
Procesador: QRB5165, 8x Kryo 585 2.84GHz
Memoria: POP LPDDR5, 8GB

Gráficos
Controlador: Adreno 650 GPU
Funcionalidad: OpenGL ES 3.2
Pantalla: 1 x HDMI Tipo A, sin audio. Soporte 1080P en Linux.
Pantalla única: HDMI

Almacenamiento
UFS: Soporte UFS 3.1, 128GB por defecto

Expansión
Interfaz:

• 1 x M.2 B key 3052/2242 (USB3.1, reserva PCIex1) referencia RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) referencia módulo Wifi QCA6391
• 1 x ranura Nano SIM

Audio
Códec de audio: WCD9385

Ethernet
Controlador: AX88179A USB3 a controlador GbE

I/O trasero
Ethernet: 1 x GbE (RJ-45) (opcional desde USB2 trasero)
Serie: 1 x RS232/422/485 (DB9)
USB: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 2 Tipo A, 1 x USB 3.1 Tipo C (solo modo dispositivo)
DIO: 1 x bloque terminal DIO de 8 bits
Pantalla: 1 x HDMI 1.4
Audio: 1 x conector de audio Line out/Mic in (*Esta función estará disponible en la próxima versión.)
Depuración: 1 x Micro USB depuración UART

I/O interno
SD: 1 x tarjeta uSD3.0
CANBus: 1 x bus CAN 2.0b
Ventilador: 1 x control PWM ventilador 12V
Cámara: 2 x MIPI-CSI2 para cámara de 4 carriles, CMJ1: referencia a OV9282 / CMJ2: referencia a IMX577

Temporizador de vigilancia
Salida e intervalo: TBD

Alimentación
Tipo: 12VDC
Conector: Conector DC por defecto, co-lay bloque terminal de 2 polos
Consumo: TBD
Batería RTC: Pila de botón CR2032

Soporte OS
Linux: Ubuntu 20.04 (Kernel Linux 5.4.2)

Entorno
Temperatura: Operativa: 0 a 60°C, Almacenamiento: -40 a 85°C
Humedad: Operativa: 5 a 90% HR, Almacenamiento: 5 a 90% HR
MTBF: TBD

Mecanismo
Dimensiones: Formato SBC 3.5", 146mm (5.75") x 102mm (4.02")
Altura: PCB: 1mm, Lado superior: TBD, Lado inferior: TBD

Normas y certificaciones
Certificaciones: CE, FCC, RoHS, UKCA

Lista de empaque
1 placa QRB551

País de origen
Taiwán

Características clave / Especificaciones técnicas

• Procesador: Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• Memoria: 8GB LPDDR5
• Almacenamiento: UFS 3.1, 128GB por defecto
• Gráficos: Adreno 650 GPU, OpenGL ES 3.2, salida HDMI
• Expansión: 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x ranura Nano SIM
• Ethernet: 1 x GbE (RJ-45), controlador AX88179A USB3 a GbE
• USB: 2 x USB 3.1 Gen1 Tipo A, 1 x USB 2 Tipo A, 1 x USB 3.1 Tipo C (solo modo dispositivo)
• Audio: Códec WCD9385, 1 x conector de audio Line out/Mic in
• Bus CAN: 1 x bus CAN 2.0b
• SD: 1 x tarjeta uSD3.0
• Cámara: 2 x MIPI-CSI2
• Alimentación: 12VDC, batería RTC pila de botón CR2032
• OS: Ubuntu 20.04 (Kernel Linux 5.4.2)
• Temperatura de operación: 0 a 60°C
• Dimensiones: 146mm x 102mm (Formato SBC 3.5")
• Certificaciones: CE, FCC, RoHS, UKCA
• País de origen: Taiwán
