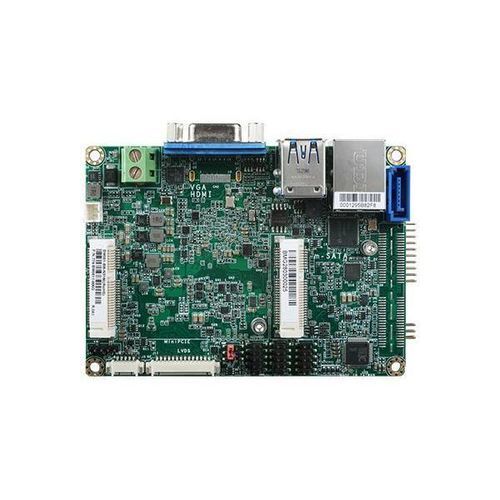

Placa madre Pico-ITX / 2,5" BW051

Intel® PentiumIntel® Celeron N3000Intel®

Descripción del producto

• Intel® Pentium®/Celeron® N3000 2,5" Pico-ITX
• 1 DDR3L SODIMM hasta 8GB
• Dos pantallas independientes: VGA*/HDMI + LVDS
• Expansión y almacenamiento: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Ricas E/S: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0

Características principales

• Protección ESD COM: Air Gap ±15kv
• Pantalla: HDMI, VGA, LVDS
• Mini expansión PCIe
• Entrada de CC de 12 V
• Soporta memoria DDR3L

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC

Etiquetas

• #IoT
• #Intel
• #Mini PCIe
• #Windows
• #Linux
• #VGA
• #DDR3L
• #Certificación RoHS

Especificaciones técnicas Sistema Procesador: Familia de procesadores Intel® Pentium®/Celeron® N3000, BGA 1170; Procesador Intel Atom® x5-E8000, cuatro núcleos, 2M de caché, 1,04GHz, 5W; Procesador Intel® Pentium® N3710, cuatro núcleos, 2M de caché, 1,6GHz (2.56GHz), 6W; Procesador Intel® Celeron® N3160, Quad Core, 2M Cache, 1.6GHz (2.24GHz), 6W; Procesador Intel® Celeron® N3060, Dual Core, 2M Cache, 1.6GHz (2.48GHz), 6W; Procesador Intel® Celeron® N3010, Dual Core, 2M Cache, 1.04GHz (2.24GHz), 4W Memoria: Un módulo SODIMM de 204 patillas de hasta 8 GB, canal único DDR3L 1600 MHz BIOS: Insyde SPI 64Mbit Gráficos Controlador: Gráficos Intel® HD Características: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; Descodificación HW: H.264, MPEG2, VC1, VP8, H.265, MPEG4; Codificación HW: H.264, MPEG2, MPEG4 Pantalla: 1 x VGA/HDMI, 1 x LVDS; VGA: hasta 1920x1200 @ 60Hz; HDMI: hasta 1920x1080 @ 60Hz; LVDS: canal único de 24 bits, hasta 1366x768 @ 60Hz Pantallas duales: VGA + LVDS, HDMI + LVDS Expansión Interfaz: 1 x mSATA de tamaño medio (SATA), 1 x Mini PCIe de tamaño completo (PCIe/USB), 1 x conector de E/S de extensión (disponible bajo pedido) Audio Códec de audio: Realtek ALC888S-VD2-GR Ethernet Controlador: 1 x Intel® I211AT PCIe (10/100/1000Mbps) E/S traseras Ethernet: 1 x GbE (RJ-45) USB: 2 x USB 3.0 Pantalla: 1 x VGA/HDMI E/S internas Serie: 1 x RS-232/422/485 (paso de 2,0 mm, tipo de ángulo recto), 1 x RS-232 (paso de 2,0 mm, tipo de ángulo recto) USB: 2 x USB 2.0 (paso de 2,0 mm) Pantalla: 1 conector de panel LCD LVDS Audio: 1 x Audio (salida de línea/entrada de micrófono) SATA: 1 SATA 3.0 (hasta 6 Gb/s) DIO: 1 DIO de 8 bits SMBus: 1 x SMBus Temporizador de vigilancia Salida e intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos Seguridad TPM: Disponible bajo petición Energía Tipo: 12V +/-10% CC Conector: Bloque de terminales de 2 patillas Consumo: BW051 Típico: N3710:12V @ 0.47A (5.64Watt); Máximo: N3710:12V @ 1.0864A (13.037Watt) Batería RTC: Litio 3V (210mAH) Soporte para SO Windows 7 (WES7) 32/64 bits; Windows 8.1 (64 bits); Windows 10 IoT Enterprise 32/64 bits; Debian 8 (con controlador gráfico VESA); CentOS 7 (con controlador gráfico VESA); Linux Entorno Temperatura: En funcionamiento: 0 a 60°C; Almacenamiento: -40 a 85°C Humedad: En funcionamiento: 5 a 90% HR; Almacenamiento: 5 a 90% HR Mecanismo Dimensiones: 2.factor de forma Pico-ITX de 5", 100mm (3,94") x 72mm (2,83") Altura: PCB: 1,6 mm; Lado superior: 15,5 mm; Lado inferior: 8,0 mm Lista de embalaje 1 placa BW051; 1 cable de puerto COM (Longitud: 300mm, 2 x puertos COM) A81-015020-001G; 1 cable de datos Serial ATA (Longitud: 152mm) A81-002000-000G; 1 cable Y para SATA y alimentación del inversor (Longitud: 155mm) A81-020016-018G; 1 disipador de calor (Altura: 19mm) A71-011065-000G País de origen Taiwán Información de pedido

• BW051-BB-N3060: 770-BW0512-200G - Sin ventilador, Intel® Pentium®/Celeron® N3060, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 a 60°C
• BW051-BB-N3160: 770-BW0512-000G - Sin ventilador, Intel® Pentium®/Celeron® N3160, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 a 60°C
• BW051-BB-E8000: 770-BW0512-100G - Sin ventilador, Intel Atom® x5-E8000, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 a 60°C
• BW051-BB-N3160: 770-BW0512-300G - Sin ventilador, Intel Atom® N3160, 1 DDR3L SODIMM, 1HDMI, 1 LAN, 2 COM, 4 USB, 0 a 60°C

Opcionales

• 1 Cable de audio: A81-022007-016G, Longitud: 160mm
• Adaptador de corriente: 671-106012-000G, 60W, 12V, toma DC
• Cable de puerto USB: A81-001032-016G, Longitud: 200mm
• Distribuidor de calor: A71-808301-000G, Altura: 11mm
• Cable de terminal de 2 polos a toma CC: A81-004013-000G

Características / Especificaciones técnicas

• Factor de forma: 2,5" Pico-ITX
• Procesador: Familia Intel® Pentium®/Celeron® N3000, Intel Atom® x5-E8000
• Memoria: 1 DDR3L SODIMM hasta 8GB
• Pantalla: VGA/HDMI + LVDS, doble pantalla independiente
• Expansión: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• E/S: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0
• Audio: Realtek ALC888S-VD2-GR
• Alimentación: 12 V +/-10% CC
• Temperatura de funcionamiento: 0 a 60°C
• Certificaciones: RoHS, CE, FCC
