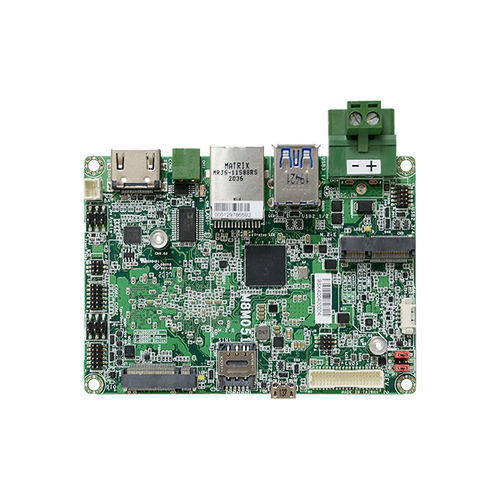

Placa madre Pico-ITX / 2,5" M8M051

NXP i.MX8MIntel®LPDDR4

Descripción del producto

• Procesadores NXP i.MX 8M
• Un solo canal LPDDR4 hasta 3200 MHz
• Una sola pantalla: HDMI/LVDS
• HDMI: resolución hasta 4096x2160 @60Hz / LVDS: resolución hasta 1920x1080 @60Hz
• Expansión Múltiple: 1 Llave M.2 B, 1 Llave M.2 E
• Ricas E/S: 1 Intel GbE, 3 COM, 2 USB 3.1 Gen1, 3 USB 2.0

Características

• Bajo consumo de energía
• Tamaño compacto
• Soporta Android
• Múltiples expansiones
• Entrada de 12 V CC

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación UKCA

Especificaciones técnicas Sistema Procesador procesadores de aplicaciones i.MX 8M NXP i.MX 8M Quad Cortex-A53, 1,5GHz (Comercial) NXP i.MX 8M Cortex-A53 dual, 1,5 GHz (comercial) NXP i.MX 8M Cortex-A53 cuádruple, 1,3 GHz (Industrial) NXP i.MX 8M Cortex-A53 dual, 1,3 GHz (Industrial) Memoria 2 GB/4 GB Memoria descendente Un canal LPDDR4 hasta 3200 MHz Gráficos Controlador GC7000 Lite Características OpenVG 1.1, OGL ES 3.1, Vulkan, OCL 1.2 FP Decodificación VPU: 4Kp60 HEVC H.265, VP9, 4Kp60 H.264 Pantalla 1 x HDMI (por defecto) 1 x LVDS HDMI: resolución hasta 4096x2160 @60Hz LVDS: resolución hasta 1920x1080 @60Hz Pantalla única HDMI o LVDS Expansión Interfaz 1 x llave M.2 B 3042/2242 (USB 3.1 Gen1), compatibilidad con ranura Nano SIM 1 x llave M.2 E 2230 (PCIe x1/USB 2.0) Audio Códec de audio SGTL5000 Ethernet Controlador 1 x AR8035 Ethernet (10/100/1000Mbps) E/S traseras Ethernet 1 x GbE (RJ-45) Serie 1 x RS485 USB 2 x USB 3.1 Gen1 1 x Micro USB 2.0 (modo de descarga) Pantalla 1 x HDMI E/S internas Serie 1 x RS232 1 x RS-232/422/485 (2 x cabezal de 6 patillas, paso de 1,27 mm) USB 2 x USB 2.0 (paso de 1,27 mm) Pantalla 1 x conector de panel LCD LVDS 1 x alimentación de retroiluminación Audio 1 x Audio (salida de línea/entrada de micrófono, paso de 2,00 mm) DIO 1 DIO de 8 bits (cabecera 2 x 6, paso de 1,27 mm) SD 1 ranura Micro SD CANBus 1 x CANBus 2.0 I2C 1 x I2C (paso de 1,27 mm) eMMC Soporta eMMC 5.1 16GB a bordo (por defecto) Soporta hasta 64GB (opc.) Temporizador de vigilancia Salida e Intervalo Reinicio del sistema, programable por software de 1 a 255 segundos Alimentación Tipo 12V +/-10% CC Conector bloque de terminales de 2 polos (por defecto) DC Jack (disponible bajo pedido) Consumo Típico: Quad:12V @ 0.2A (2.4Watt) Máx: Quad:12V @ 0.38A (4.56Watt) Batería RTC Pila de botón CR2032 Soporte para SO Yocto 2.5 en eMMC (por defecto) Android 9.0 (opcional) Entorno Temperatura En funcionamiento: de -5 a 65 °C; de -30 a 80 °C Almacenamiento: de -40 a 85 °C Humedad En funcionamiento: 5 a 90% HR Almacenamiento 5 a 90% HR MTBF i.MX 8MQuad: 1.311.832 horas @ 25°C; 637.427 horas @ 45°C; 374.475 horas @ 60°C; 189.510 horas @ 80°C Modelo de cálculo: Telcordia Edición 4 Entorno: GB, GC - Terreno benigno, controlado Mecanismo Dimensiones 2.factor de forma SBC de 5 100 mm (3,94") x 72 mm (2,83") Altura PCB: 1,6 mm Lado superior: 15 mm Lado inferior: 4 mm Normas y certificaciones Certificaciones CE, FCC, RoHS, UKCA Lista de embalaje 1 Placa M8M051 1 Bloque de terminales para RS485 (COM3) 342-361021-000G 1 Difusor de calor (Altura: 11mm) A71-808334-000G País de origen Taiwán Información de pedido Nombre del modelo | Número de pieza | Descripción M8M051-BCC-41QDC | 770-M8M0511-000G | Procesador de núcleo cuádruple, 4 GB de memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 VCC, Térmica sin ventilador, -5 a 65°C M8M051-BCC-21DLC | 770-M8M0511-100G | Procesador de doble núcleo, 2 GB de memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 VCC, Térmico sin ventilador, -5 a 65°C M8M051-ETC-41QDI | 770-M8M0511-200G | Procesador de núcleo cuádruple, 4 GB de memoria, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 VCC, Térmico sin ventilador, -30 a 80°C M8M051-ETC-21DLI | 770-M8M0511-300G | Procesador de doble núcleo, 2 GB de memoria, 16 GB de eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12 VCC, Térmica sin ventilador, -30 a 80°C Artículos opcionales Nombre del artículo | Número de pieza | Descripción cable de terminal de 2 polos a conector de CC | A81-004013-000G | Adaptador de corriente | 671-106012-000G | 60W, 12V, DC Jack Difusor de calor | A71-008150-000G | Longitud: 19,4mm Cable USB 2.0 | A81-001084-016G | Longitud: 200mm Cable de audio | A81-022031-016G | Longitud: 300mm Cable de puerto COM | A81-015088-016G | Longitud: 250mm, puerto COM2/4 Consola de depuración con cable | 770-IMX8M1-000G | Longitud: 500mm Características principales / Especificaciones técnicas

• Procesador NXP i.MX 8M Quad/Dual Cortex-A53 (1,5GHz Comercial, 1,3GHz Industrial)
• Memoria LPDDR4 de 2GB/4GB hacia abajo, hasta 3200 MHz
• HDMI hasta 4096x2160 @60Hz, LVDS hasta 1920x1080 @60Hz
• 1 x llave M.2 B, 1 x llave M.2 E, soporte para ranura Nano SIM
• 1 x GbE, 3 x COM, 2 x USB 3.1 Gen1, 3 x USB 2.0
• Soporte para Yocto 2.5 en eMMC, Android 9.0 (opción)
• Temperatura de funcionamiento: -5 a 65°C (Comercial), -30 a 80°C (Industrial)
• Certificación CE, FCC, RoHS, UKCA
• Dimensiones: 100 mm x 72 mm (factor de forma SBC de 2,5")
