Placa madre Pico-ITX / 2,5" 8MM053
NXP i.MX8M MiniIntel®LPDDR4

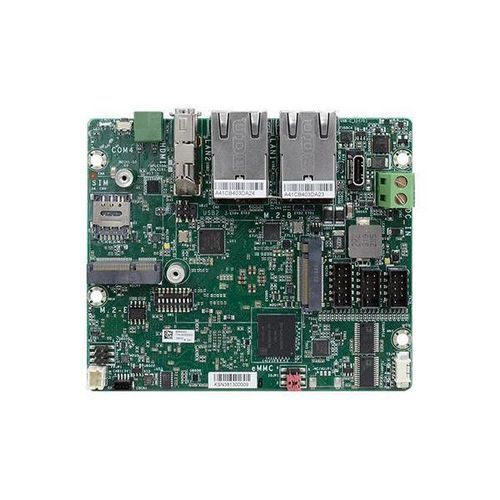

Placa madre Pico-ITX / 2,5" - 8MM053 - DFI - NXP i.MX8M Mini / Intel® / LPDDR4
Placa madre Pico-ITX / 2,5" - 8MM053 - DFI - NXP i.MX8M Mini / Intel® / LPDDR4
Placa madre Pico-ITX / 2,5" - 8MM053 - DFI - NXP i.MX8M Mini / Intel® / LPDDR4 - imagen - 2
Placa madre Pico-ITX / 2,5" - 8MM053 - DFI - NXP i.MX8M Mini / Intel® / LPDDR4 - imagen - 3
Placa madre Pico-ITX / 2,5" - 8MM053 - DFI - NXP i.MX8M Mini / Intel® / LPDDR4 - imagen - 4
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DFI

Características

Formato
Pico-ITX / 2,5"
Procesador
NXP i.MX8M Mini
Chipset
Intel®
Acrónimo
LPDDR4
Ranura de expansión
M.2 Key E, M.2 Key B, nano SIM
Aplicaciones
industrial
Sistema operativo
Yocto
Conectividad
USB 2.0, HDMI, RS-485, RS-232, GbE, RS-422, Ethernet

Descripción

Descripción general del producto
  • Mini procesador de aplicaciones NXP® i.MX 8M
  • 1 memoria LPDDR4 3200MHz
  • Soporta alta resolución FHD
  • Múltiples expansiones: 1 llave M.2 B, 1 llave M.2 E
  • Ricas E/S: 2 GbE, 2 USB 2.0, 1 RS-485, 2 RS-232, RS-422, DIO
Diseño sin ventilador
  • Pantalla Características
    • Diseño sin ventilador
    • Pantalla: Salida HDMI, resolución FHD
    • Expansión múltiple: Llave M.2 B, Llave M.2 E
    • Rica conectividad E/S
    • Memoria LPDDR4
    • Resolución FHD
    Certificaciones
    • Certificación RoHS
    • Certificación CE
    • Certificación FCC
    Etiquetas
    • 9~36V CC de entrada
    • LPDDR4
    • Resolución FHD
    • NXP
    • NXP® i.MX 8M mini Series
    • ARM
    • Diseño sin ventilador
    • Expansión múltiple
    • Certificación RoHS
    • Certificación CE
    • Certificación FCC
  • Certificación RoHS
  • Certificación CE
  • FCC Especificaciones técnicas Sistema Procesador: Mini procesadores de aplicaciones NXP i.MX 8M NXP i.MX 8M mini Quad Cortex-A53 1,8GHz (consumidor) NXP i.MX 8M mini Quad Cortex-A53 1,6GHz (Industrial) Memoria 4GB de memoria (1GB/2GB según proyecto), LPDDR4 monocanal Gráficos Controlador: 2D-GC320, 3D-GC NanoULTRA Funciones: OpenGL® ES 2.1, descodificación VPU: 1080p60 HEVC, H.264, VP9, VP8; codificación VPU: 1080p60 H.264, VP8 Pantalla: 1 x HDMI (por defecto), HDMI: resolución hasta 1920x1080 @60Hz Pantalla única: HDMI Expansión Interfaz: 1 x llave M.2 B 3042/2242 (USB 2.0), compatible con ranura Nano SIM; 1 x llave M.2 E 2230 (USB 2.0) Ethernet Controlador: 1 x RTL8211 Ethernet (10/100/1000Mbps) E/S traseras Ethernet: 2 x GbE (RJ-45) Serie: 1 x RS-485 (bloque de terminales de 2 polos) USB: 2 x USB 2.0, 1 x botón de reinicio Pantalla: 1 x HDMI E/S internas Serie: 2 x RS-232 (cabecera 2 x 5, paso de 2 mm) USB: 1 USB 2.0 (paso de 2 mm) SD: 1 ranura Micro SD I2C: 1 I2C (paso de 1,25 mm) Otras E/S: DIO (4 DIO/PWR/GND) y RS-422 (4 patillas) (2 x 6 cabezales, paso de 2 mm) eMMC: Soporta eMMC 5.1 8GB en placa (por defecto), Soporta hasta 64GB (opcional) Temporizador Watchdog Salida e intervalo: Reinicio del sistema, programable por software de 1 a 255 segundos Alimentación Tipo de alimentación DC 9V a 36V Conector: Bloque de terminales de 2 polos (por defecto) Batería RTC: CR2032 con cable Soporte OS Yocto 3.3 en eMMC (por defecto) Entorno Temperatura de funcionamiento Funcionamiento: -5 a 65°C; -40 a 80°C, Almacenamiento: -40 a 85°C Humedad: En funcionamiento: 5 a 90% HR, Almacenamiento: 5 a 90% HR Mecanismo Dimensiones: 100 mm (3,94") x 85 mm (3,35") Altura: PCB: 1,6mm, Lado superior: 22,64mm, Lado inferior: 4mm Normas y certificaciones Certificaciones: CE, FCC Clase A, RoHS Lista de embalaje - 1 8MM053 MB - 1 Difusor de calor (altura) - 1 Bloque de terminales de 2 polos para RS-485 País de origen Taiwán Información de pedido Nombre del modelo: 8MM053 Número de pieza: 770-8MM0531-500G Descripción: Quad Cortex-A53 1.6GHz, 4GB Memoria Down, 8GB eMMC, -40 a 80°C, Yocto 3.3 (Kernel 5.10) Artículos opcionales
    • Terminal de 10 polos para RS-422/4-bit DIO, L=100mm (Número de pieza: A81-009670-016G)
    • Terminal de 10 polos para RS-422/4-bit DIO (Número de pieza: 342-361101-100G)
    • Cable de alimentación, L=115mm (Número de pieza: A81-004013-000G)
    • Adaptador de corriente 60W,12V, DC Jack (Número de pieza: 671-106012-000G)
    • Cable de puerto COM (Número de pieza: A81-015019-004G)
    Características técnicas / Especificaciones
    • Procesador: NXP i.MX 8M mini Quad Cortex-A53 1,6/1,8GHz
    • Memoria: 4GB LPDDR4 (1GB/2GB por proyecto de apoyo)
    • Almacenamiento: eMMC 5.1 8GB a bordo (hasta 64GB opcional)
    • Pantalla: 1 x HDMI, hasta 1920x1080 @60Hz
    • Ethernet: 2 x GbE (RJ-45), 1 x RTL8211 controlador Ethernet
    • USB: 2 x USB 2.0 (trasero), 1 x USB 2.0 (interno)
    • Serial: 1 x RS-485, 2 x RS-232, RS-422
    • Expansión: 1 x llave M.2 B, 1 x llave M.2 E, ranura Nano SIM
    • SD: 1 x ranura Micro SD
    • I2C: 1 x I2C
    • DIO: 4 DIO/PWR/GND
    • Alimentación: DC 9V a 36V, bloque de terminales de 2 polos
    • Temperatura de funcionamiento: -5 a 65°C; -40 a 80°C
    • Temperatura de almacenamiento: -40 a 85°C
    • Humedad: 5 a 90% HR
    • Dimensiones: 100mm x 85mm
    • Certificaciones: CE, FCC Clase A, RoHS
    • País de origen: Taiwán

    • ---
