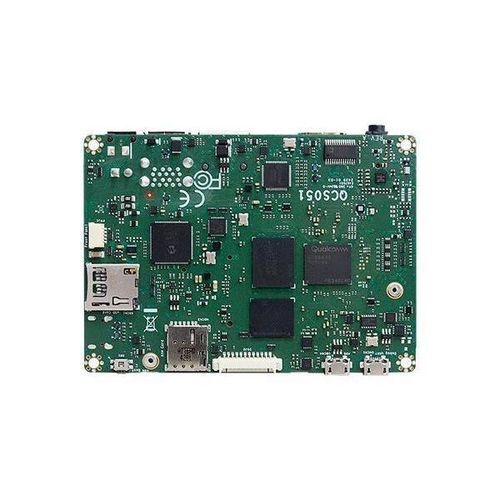

Placa madre Pico-ITX / 2,5" QCS051

Qualcomm® QCM6490Qualcomm® QCS5430Intel®

Descripción del producto

• Plataforma de alto nivel Qualcomm QCS6490
• Objetivo en AMR, aplicación box PC
• Concepto de cliente delgado y resistente
• 2 expansiones M.2: 1 llave M.2 E 2230, 1 llave M.2 B 3052

Características

• Diseño sin ventilador
• Pantalla: 1 x HDMI Tipo A, sin audio. soporte 1080P en Linux
• Expansiones M.2: 1 x M.2 B key 3052 (USB 3.1/Opt. USB 2.0), 1 x M.2 E key 2230 (PCIe x1)
• Ruggedized for industrial environments
• LPDDR5x memory up to 8GB
• AMR (Autonomous Mobile Robot) application ready

Certificaciones

• Certificación RoHS
• Certificación CE
• Certificación FCC
• Certificación UKCA

Detalles del producto

• QCS051 es un SBC de 2,5" fiable y eficiente adecuado para aplicaciones industriales y de IA. Equipado con el SoC Qualcomm® QCS6490, este ordenador monoplaca incluye 8 núcleos que pueden alcanzar velocidades de hasta 2,7 GHz. Este rendimiento garantiza una interacción continua con el dispositivo incluso en los entornos industriales más exigentes. El QCS051 es uno de los SBC más potentes gracias a la inclusión del AI Engine del QCS6490, alcanzando la notable cifra de 12 TOPS. Esto lo convierte en la opción ideal para aplicaciones que requieren una capacidad de aprendizaje de mínima a avanzada con funcionalidad de IA, lo que lo hace muy eficaz en numerosas situaciones. Además, la GPU integrada Qualcomm® Adreno™ 643L afina y perfecciona la consulta gráfica para soportar aplicaciones dependientes de lo visual.
• QCS051 combina potentes módulos de memoria LPDDR5x que soportan hasta 8GB de capacidad. Esto le permite funcionar a 7.500MT/s, con un rendimiento de la señal TX/RX muy mejorado, lo que se traduce en un aumento global del ancho de banda del 36%. Tales características están muy por encima de las de los competidores que aún confían en la plataforma DDR4. DFI está claramente por delante gracias a la revolucionaria tecnología de memoria integrada en nuestra solución QCS051.
• QCS051 2.5 "SBC suministra conectividad adaptable en un espacio limitado. Sus dos ranuras de expansión M.2 admiten módulos E-key y B-key para comunicación inalámbrica. Además, admite 2 x MIPI-CSI para cámaras de alta resolución, 1 x RS-232, 4 x USB 2.0 (UBJ1/2/4/5, 1x4P/1,25 mm), con UBJ4 convertible opcionalmente en llave M.2 B. 1 Gen1 Tipo A, 1 x salida de línea/micrófono, 1 x HDMI 1.4, 1 x Micro USB debug UART, y 1 x GbE (RJ-45).
• Gracias al SoC Qualcomm QCS6490, este SBC de 2,5" destaca en espacios reducidos y entornos exigentes. Equipado con capacidad de ampliación flexible y versatilidad de E/S, incluida la conectividad 5G a través de una llave M.2 B 3052 con ranura Nano SIM, la llave M.2 E 2230 ofrece compatibilidad con módulos Wi-Fi6E. También hay una opción de red cableada de alta velocidad GbE para entornos reforzados que requieren rendimiento de IA en un amplio rango de temperaturas de -25 °C a 75 °C. Incluso es compatible con SO como Ubuntu, Android y Windows.

Especificaciones técnicas

• Procesador: QCS6490: Qualcomm® Kryo™ 670, 8 núcleos, hasta 2,7 GHz, 12 TOPS (INT8); QCS5430 (FP1): Qualcomm® Kryo™ 670, 6 núcleos, hasta 2,1 GHz, 3,5 TOPS (INT8)
• Memoria: LPDDR5x, 4/8GB
• Gráficos: GPU Qualcomm® Adreno™ 643L; OpenGL ES 3.2
• Pantalla: 1 x HDMI Tipo A, sin audio. compatible con 1080P en Linux; pantalla única: HDMI
• Almacenamiento: Soporta UFS 3.1, 128GB por defecto
• Expansión: 1 x M.2 B key 3052 (USB 3.1/Opt. USB 2.0), 1 x ranura Nano SIM, 1 x M.2 E 2230 (PCIe x1)
• Audio: Códec de audio WCD9385
• Ethernet: Controlador AX88179A USB3 a GbE; 1 x GbE (RJ-45)
• Salida trasera: 2 x USB 3.1 Gen1 Tipo A; 1 x USB 3.1 Gen1 Tipo A; 1 x USB 3.1 Gen1 Tipo A; 1 x USB 3.1 Gen1 Tipo A; 1 x USB 3.1 Gen1 Tipo A; 1 x USB 3.1 Gen1 Tipo A0, 1 x USB Tipo C (sólo descarga), 1 x DIO de 8 bits, 1 x tarjeta uSD3.0, 1 x CAN FD, 1 x E/S ext., 1 x LED de alimentación, 1 x LED de sistema, 1 x panel frontal, 1 x conector de ventilador (bajo pedido), 2 x MIPI-CSI2 para cámara de 4 carriles
• Alimentación: 5VDC, conector de alimentación de 2 pines; Típico: QCS6490: 5V @ 0.6A (3.0Watt); Máx: QCS6490: 5V @ 1.45A (7.25Watt); Batería RTC: CR2032 Coin Cell
• Soporte de SO: Por defecto: Yocto (Linux Kernel 6.6.x); Bajo petición: Ubuntu 20.04 (Linux Kernel 5.4.x)
• Entorno: En funcionamiento: 0°C~60°C, -25°C~75°C; Almacenamiento: -40°C~85°C; Humedad: En funcionamiento: 5%~90% HR; Almacenamiento: 5%~90% RH
• Mecanismo: Factor de forma Pico-ITX de 2,5"; 100mm x 72mm; PCB: 1 mm; Lado superior: 16,44 mm; Lado inferior: 3.45 mm
• Certificaciones: CE, FCC, RoHS, UKCA
• Lista de Embalaje: 1 placa QCS051, Difusor de calor (Altura: 7mm) A71-808357-000G
• País de Origen: Taiwán

Información de pedido Nombre del modelo: QCS051-BCC-4890, Número de pieza: 770-QCS0511-000G, Descripción: Qualcomm® QCS6490, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentación 5VDC, sin ventilador, 0 a 60°C Nombre del modelo: QCS051-ECC-8890, Número de pieza: 770-QCS0511-100G, Descripción: Qualcomm® QCS6490, LPDDR5x 8GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentación 5VDC, sin ventilador, -25 a 75°C Nombre del modelo: QCS051-BCC-4830, Número de pieza: 770-QCS0511-300G, Descripción: Qualcomm® QCS5430, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentación 5VDC, sin ventilador, 0 a 60°C Artículos opcionales

• Disipador de calor para 0 a 60°C/-25 a 75°C, número de pieza: A71-008191-010G, Altura: 17,1mm
• Cable de puerto USB 2.0, Número de pieza: A81-001188-018G, Longitud: 100mm
• Cable de puerto COM, Número de pieza: A81-015121-018G, Longitud: 200mm
• Cable de bus CAN, Número de pieza: A81-015122-018G, Longitud: 150mm
• Cable de alimentación de 2 polos a DC Jack, Número de pieza: A81-004381-018G, Longitud: 150mm
• Cable del panel frontal, Número de pieza: A81-006104-018G, Longitud: 150mm
• Adaptador de corriente, Número de pieza: 671-103002-000G, 30W, 5V, DC Jack

Etiquetas

• Informática AI de vanguardia
• M.2
• LPDDR5x
• Qualcomm® QCS6490
• AI
• Qualcomm®
• SIM Slot
• CAN-Bus
• Diseño sin ventilador
• Tamaño compacto
• Linux
• Certificación RoHS
• Certificación CE
• Certificación FCC
• AMR
• Certificación UKCA

Características técnicas / Especificaciones

• Procesador: Qualcomm® QCS6490 / QCS5430
• Memoria: LPDDR5x, 4/8GB
• Almacenamiento: UFS 3.1, 128GB por defecto
• Pantalla: 1 x HDMI Tipo A, soporte 1080P en Linux
• Expansión: 1 x llave M.2 B 3052, 1 x llave M.2 E 2230, 1 x ranura Nano SIM
• Ethernet: 1 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1 Tipo A, 3 x USB 2.0, 1 x USB Tipo C, 1 x Micro USB debug UART
• Serial: 1 x RS-232 (COM1)
• Audio: 1 x Line out/Mic in audio jack, Audio codec WCD9385
• Cámara: 2 x MIPI-CSI2 para cámara de 4 carriles
• Alimentación: 5VDC, 2 pin Power Jack, Batería RTC: CR2032 Coin Cell
• Temperatura de funcionamiento: 0°C~60°C, -25°C~75°C
• Temperatura de almacenamiento: -40°C~85°C
• Humedad: 5%~90% HR
• Dimensiones: 100mm x 72mm (2.5" Pico-ITX Form Factor)
• Certificaciones: CE, FCC, RoHS, UKCA
• País de origen: Taiwán
