Refrigerador de aire FH DC

para hornos y estufaspara la industriacon condensación de aire

Visión general del producto

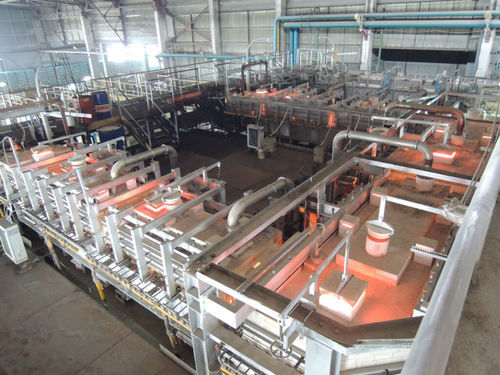

Glass Service diseña y suministra distribuidores y forehearths para el acondicionamiento térmico controlado del vidrio antes del formado. Disponibles en configuraciones de refrigeración directa (FH DC) y combinada indirecta/directa (FH DC-IC), estas unidades optimizan la homogeneidad térmica, el control de enfriamiento y la ocupación del espacio de instalación.

Características clave

• Anchos disponibles: 400–1500 mm
• Profundidad del vidrio: 178–250 mm (dependiendo del modelo y tipo de vidrio)
• Opciones de refrigeración: refrigeración central directa (DC), refrigeración radiante indirecta (DC-IC) y combinaciones; refrigeración inferior opcional para líneas de alto arrastre
• Control de encendido independiente izquierda/derecha y medición de temperatura mediante pirómetros ópticos o termopares de platino

FH DC – Refrigeración directa

• Canal de refrigeración central separado que minimiza la interacción con las zonas de calentamiento laterales
• Distribución uniforme del flujo de aire de enfriamiento a lo largo de toda la zona
• Diseño simple de bloques refractarios para instalación más rápida y reducción de costes
• Posible reducción de la longitud total gracias al enfriamiento central, ahorrando espacio de instalación
• Diseño mecánico con alta resistencia a la flexión

FH DC-IC – Refrigeración indirecta + directa

• Combinación de placas radiantes de perfil sinusoidal para enfriamiento radiante uniforme y refrigeración central por aire
• Separación de gases residuales del aire de enfriamiento: recomendado para distribuidores/forehearths de bajo arrastre y vidrios especiales
• Ajuste por operador de la relación entre enfriamiento radiante y directo para optimizar la homogeneidad
• Posibilidad de incorporar enfriamiento inferior en instalaciones de alto arrastre

Concepto de refrigeración directa vs indirecta
Refrigeración directa: flujo controlado de aire frío a lo largo de la línea central del forehearth que permite un enfriamiento central rápido y respuesta ágil durante cambios de trabajo. Refrigeración indirecta: las placas radiantes transfieren calor por radiación para un enfriamiento central suave sin impacto directo del aire.

Especificaciones técnicas

• Anchos forehearth: 400–1500 mm (14"–54" según modelo)
• Profundidad del vidrio: típicamente 178–250 mm (6"–9") según color y tipo de vidrio
• Rangos de modelos: FH DC K16–K54; FH DC-IC K26–K54
• Control de temperatura: encendido independiente izquierda/derecha
• Motor del ventilador de aire de refrigeración: ejemplo 3~ 400 VAC 50 Hz – 0,55 kW (típico)
• Diseño refractario: disposición de bloques simple para instalación fácil y alta resistencia a la flexión
• Superficies de refrigeración indirecta: placas radiantes con perfil sinusoidal para mejorar la transferencia de calor
