Inyector de gas BUB H 1 AA

Descripción general
El BUB H 1 AA es un inyector de burbujeo refrigerado por agua diseñado para introducir gas controlado (aire u oxígeno) a través de boquillas en el vidrio fundido, reforzando las corrientes verticales en el punto caliente del horno para mejorar la homogeneidad del baño y de la temperatura y ayudar en el control de la cobertura del batch. Incorpora una camisa de agua alrededor del inyector para refrigeración localizada, aumentando la vida útil y permitiendo el reemplazo en caliente si es necesario.

Ventajas

• Mejora la homogeneidad del vidrio reforzando las corrientes ascendentes
• Aumenta la uniformidad de temperatura en el baño
• Contribuye a fijar y estabilizar el punto caliente
• Facilita el control de la cobertura del batch y las condiciones de fusión

Diseño y funcionamiento
Se instala una fila simple o doble de inyectores en el punto caliente a lo largo del ancho del horno para reforzar la convección vertical. El diámetro de las boquillas, el número de tubos y la disposición se determinan según el diseño del horno, la composición del vidrio y la temperatura de fondo objetivo. La presión y el caudal del gas regulan el tamaño y la frecuencia de las burbujas; una menor viscosidad del vidrio (mayor temperatura) reduce el tamaño de las burbujas y aumenta la frecuencia. Al usar aire comprimido de la red se deben instalar filtros que eliminen completamente el aceite para evitar obstrucciones. Para determinadas formulaciones vítreas puede usarse oxígeno para facilitar la disolución química en el fundido.

Rangos de trabajo típicos y notas
La presión de trabajo recomendada tras el skid es de 0,5 a 2 bar. Los caudales indicados por burbler suelen ser 80–200 N litros/h por burbler; la gama del sistema documentada es 60–360 N litros/h según configuración. En la instalación, el aire se aplica normalmente a 0,5 bar para evitar la entrada de partículas de vidrio; tras el calentamiento, ajustar la presión observando el tamaño y la frecuencia de las burbujas en la superficie del vidrio.

Nuevo inyector de burbujeo refrigerado por agua - características

• Reduce el desgaste del fondo refractario gracias al enfriamiento localizado en el área de las boquillas
• Los bubblers son reemplazables en caliente durante la operación del horno
• Las boquillas pueden desobstruirse con aire comprimido o herramientas especiales
• Puede utilizarse aire comprimido u oxígeno como gas de burbujeo

Características de estos bubblers

• Boquillas en acero inoxidable especial e Inconel
• Enfriamiento mediante camisa de agua
• Diseñados para larga vida útil
• Pueden desconectarse y volver a conectarse durante la operación

Composición del sistema
El sistema incluye un skid de control con filtros, reguladores de presión y un depósito de reserva que proporciona aproximadamente 30 minutos de cobertura en caso de interrupción temporal del aire comprimido.

Conjunto del inyector

• Soporte de fijación
• Soporte aislado
• Protección aislante
• Racor recto para entrada de aire y agua
• Tubo de burbujeo

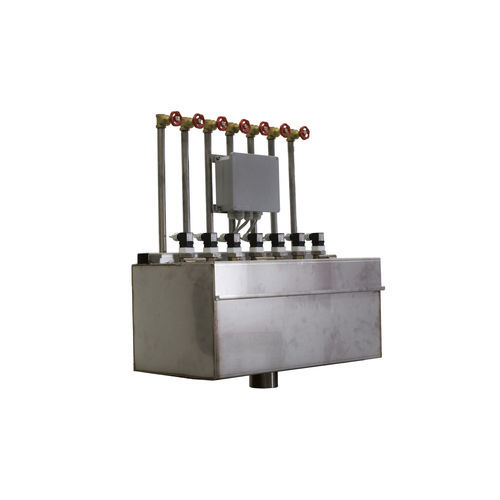

Panel de instalación y control del burbujeo
El panel de control se suministra completamente cableado y probado, con los instrumentos y controles necesarios. Características clave:

• Sección de reducción y filtrado del gas de burbujeo totalmente redundante
• Válvula reguladora de flujo, manómetro y medidor de caudal por inyector
• Instrumentación principal en el panel frontal
• Bypass de alta presión para desobstrucción de boquillas

Se suministran herramientas mecánicas para desobstrucción. El retorno del agua de refrigeración se realiza a través de un colector de acero inoxidable con un detector de flujo por burbler.

Datos del modelo
Model: BUB H 1 AA
Temperatura máxima entrada agua de refrigeración (°C): 20 a 35
Temperatura máxima salida agua de refrigeración (°C): 45
Dureza máxima del agua (°f): 4
Contenido máximo de calcio en agua (ppm): 40
Rango presión entrada agua (bar): 2 a 4
Rango presión entrada aire/oxígeno (bar): 4 a 8
Presión aire/oxígeno reducida tras skid (bar): 0,5 a 2
Rango de flujo aire/oxígeno (N litros/h): 60 a 360
Gas de burbujeo: Aire / Oxígeno

Especificaciones técnicas

• Model: BUB H 1 AA
• Presión de trabajo aire/oxígeno tras skid: 0,5 a 2 bar
• Presión entrada aire/oxígeno (antes del skid): 4 a 8 bar
• Rango de flujo documentado: 60 a 360 N litros/h (rango sistema)
• Flujo típico por bubblers: 80 a 200 N litros/h
• Presión de entrada agua de refrigeración: 2 a 4 bar
• Temperatura de entrada agua: 20 a 35 °C
• Temperatura máxima de salida agua: 45 °C
• Dureza máxima del agua: 4 °f
• Calcio máximo: 40 ppm
• Gas de burbujeo: aire u oxígeno seleccionable
• El skid de control incluye filtros, reguladores de presión y un depósito de respaldo de 30 minutos
• Boquillas: acero inoxidable especial e Inconel; inyectores refrigerados por camisa de agua
