Detonador para minas GADP

Descripción general
Sistema de combustión para hornos de salida y distribuidores, diseñado para mantener una producción de calidad constante en la industria del vidrio. El sistema se basa en la tecnología premix gas/aire y puede operar con gas natural o GLP. Desarrollado a partir de más de 22 años de experiencia, es adecuado para vidrios especiales y coloreados donde condiciones rédox estables en la superestructura del forehearth son esenciales para la calidad.

Características clave

• Sistema de combustión premix gas/aire para hornos de salida y distribuidores
• Compatible con gas natural o GLP
• Diseñado para mantener una relación gas/aire estable y condiciones rédox para vidrio especial y coloreado
• Skids de combustión compactos y preensamblados, listos para la instalación

Sistema de combustión GADP
El sistema GADP se basa en una relación constante entre la presión diferencial (DP) en la placa de orificio de aire y la válvula de regulación de gas. No se ve afectado por fluctuaciones de presión del quemador ni por boquillas parcialmente obstruidas. El rango de presión del colector para GADP es de 6 a 50 mbar. Se suministran quemadores para aplicaciones de baja y alta presión.

GADP - Beneficios principales

• Relación de combustión correcta en todo el rango de flujo (3–50 mbar)
• Característica de control lineal de válvula para respuesta predecible
• Relación estable durante fluctuaciones de presión del quemador
• Mantiene la relación tras cambio o limpieza de boquillas
• Ajuste manual fácil y preciso de la relación gas/aire por zona
• Amplio rango de caudales y tamaños (DN25 a DN100)

Mezclador estándar - Gobernador cero (ZGT)
El mezclador venturi estándar con gobernador cero es una solución habitual para diversos tipos de vidrio (vajilla, envases, vidrio especial). El ZGT se ha mejorado para aumentar el rendimiento y la estabilidad de la relación gas/aire a lo largo del tiempo. La toma de presión del gobernador cero está situada aguas arriba del venturi para aumentar el rango de relación y reducir el riesgo de fugas. El rango de presión ZGT es 3–50 mbar; adecuado para sistemas de quemadores de baja y alta presión y recomendado para la industria de envases.

ZGT - Características principales

• Válvula de aire lineal
• Ajuste manual del flujo máximo de aire (cortina) por zona
• Alta estabilidad del lazo de control
• Estabilidad de la relación en todo el rango operativo
• Toma de presión aguas arriba del mezclador
• Control de relación independiente por zona
• Recomendado para la industria de envases

Sistema de combustión OMN
El concepto OMN utiliza una placa de orificio de aire y un gobernador cero de doble etapa con toma de presión aguas arriba de la cámara de brida de la placa de orificio. El gas se introduce aguas abajo y se regula mediante una válvula de aguja de alta precisión. Los tamaños de placa de orificio y válvula aguja se adaptan a cada zona de combustión. El gobernador cero de doble etapa mejora la estabilidad de la relación en todo el rango y en tiempo real. OMN se recomienda para forehearths de alto rendimiento en industrias de envases, incluidos vidrios verdes y ámbar.

OMN - Beneficios principales

• Alta estabilidad de la relación en todo el rango operativo
• Estabilidad en el tiempo con ajustes mínimos
• Toma de presión aguas arriba del mezclador
• Control independiente de la relación por zona
• Capacidad para operar en un amplio rango de relaciones
• Válvula de aguja de regulación de gas de alta precisión
• Placa de orificio y aguja de gas a medida por zona para mejorar la eficiencia del combustible

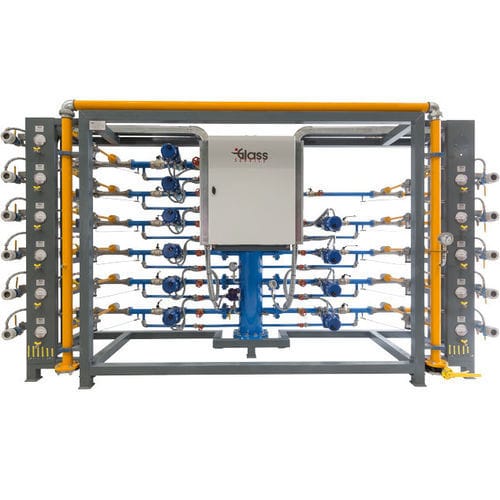

Detalles de construcción y características del skid
Los skids de combustión para hornos de salida y distribuidores son compactos, preensamblados y suministrados con equipamiento actualizado para operación fiable. Cada zona se equipa con la tecnología requerida (ZGT, GADP, OMN). Equipamiento típico del skid:

• Indicador de presión por zona
• Transmisor de presión por zona
• Válvula de alivio por explosión por zona
• Medidor de caudal de gas por forehearth o distribuidor
• Conexión de análisis mix test por zona
• Interruptores de presión de aire y gas
• Cableado del skid y caja de empalmes local

Quemadores y colector
Los quemadores se fabrican en acero resistente a altas temperaturas y se sellan al refractario. Cada colector se suministra con conexiones flexibles largas y válvulas de cierre manuales para facilitar el mantenimiento. Tamaños comunes de boquillas incluyen:

• 1/4 pulgadas / 6,3 mm
• 3/8 pulgadas / 9,5 mm
• 9/32 pulgadas / 7,1 mm
• 5/16 pulgadas / 7,9 mm

Notas adicionales
Los sistemas están diseñados para mantener un control estable de la relación incluso con boquillas sucias o parcialmente obstruidas. Opciones disponibles incluyen ventiladores de aire de combustión montados en skid con variador o accionamiento directo y skids de redundancia para gobernadores de gas cuando se requiera.

Especificaciones técnicas

• Tipos de combustión compatibles: ZGT (zero governor), GADP, OMN
• Combustible: Gas natural o GLP
• Tipo de sistema: Premix gas/aire
• Uso recomendado: Envases, vajilla, vidrio especial coloreado (p.ej. verde, ámbar)
• Rangos de presión colector: ZGT / OMN: 3–50 mbar; GADP: 6–50 mbar
• Características del skid: Skid de combustión preensamblado por zona con indicadores, transmisores, alivio de explosión, medidores de flujo de gas, conexiones de prueba, interruptores de presión y caja de empalmes local
• Construcción de quemadores: Acero resistente a altas temperaturas; montaje sellado al refractario; conexiones flexibles y válvulas de cierre manual para mantenimiento
• Placas de orificio y válvulas aguja: Tamaños a medida por zona de combustión para optimizar la eficiencia del combustible
