Transmisor de nivel radar

para líquidopara aplicaciones industrialescompacto

General
El medidor de nivel por radar para vidrio es la evolución del dispositivo radar interferométrico desarrollado por Glass Service en 2012. El instrumento actual integra electrónica radar moderna y mayor capacidad de cálculo para una medición continua sin contacto en el working end (WE) y el forehearth (FH) de hornos de vidrio.

Características principales

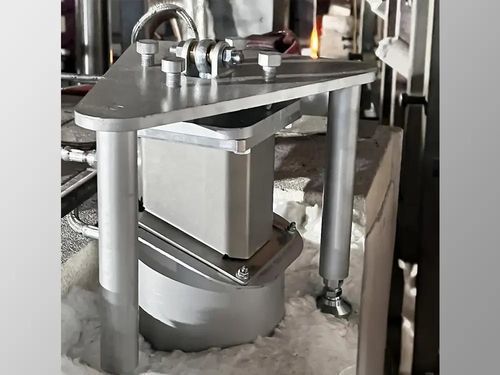

• Antenna radar compacta: 130×130 mm; antena alojada en un soporte mecánico de 265×265 mm.
• Rango de medición desde la antena: 300–5000 mm para cubrir distancias de proceso cortas y largas.
• Frecuencia de muestreo alta: 100 Hz para monitorización rápida y filtrado de señal adecuados al control del horno.
• Precisión de lectura elevada: 0,05 mm para un control de nivel repetible.
• Montaje superior de la antena para minimizar errores debidos a la dilatación térmica de las estructuras de soporte.

Antenna, montaje e instalación

• El montaje incluye ajustes mecánicos simples para posicionar la antena y orientar el haz.
• La antena está separada de la cámara de combustión por una placa de material cerámico resistente a altas temperaturas.
• Se recomienda un ligero soplado de aire comprimido para mantener la zona de lectura libre de depósitos; la antena dispone de entrada de aire comprimido para refrigeración.
• Se suministra con la unidad un pequeño panel neumático para la gestión del aire comprimido.
• No requiere enfriamiento por agua para la antena.

Funcionamiento y límites ambientales

• Funcionamiento en ambiente hasta 120 °C; con refrigeración por aire comprimido puede instalarse hasta aproximadamente 160 °C.
• Medición por radar sin contacto y sin partes móviles; menor demanda de mantenimiento en comparación con sondas de contacto o sistemas ópticos emisor/receptor.

Medición y consideraciones de control

• El muestreo a 100 Hz permite monitorización en tiempo real precisa y filtrado adecuado para los lazos de control del horno.
• La precisión de lectura de 0,05 mm proporciona alta repetibilidad; la estabilidad y precisión del soporte mecánico deben superar la precisión requerida del sensor.
• El diseño compacto de la antena reduce los efectos de deformación térmica frente a sistemas ópticos de gran alcance o sondas largas.

Características / especificaciones técnicas

• Tamaño de antena: 130×130 mm.
• Huella del soporte mecánico: 265×265 mm.
• Rango de medición: 300–5000 mm desde la antena.
• Frecuencia de muestreo: 100 Hz.
• Precisión de lectura: 0,05 mm.
• Temperatura de funcionamiento (antena): hasta 120 °C; hasta ≈160 °C con refrigeración por aire comprimido.
• Refrigeración: aire comprimido (no requiere agua).
• Instalación: montaje superior en WE o FH con placa cerámica de separación; panel neumático suministrado.
• Diseño: medición radar sin contacto, sin partes móviles, mantenimiento mínimo.
