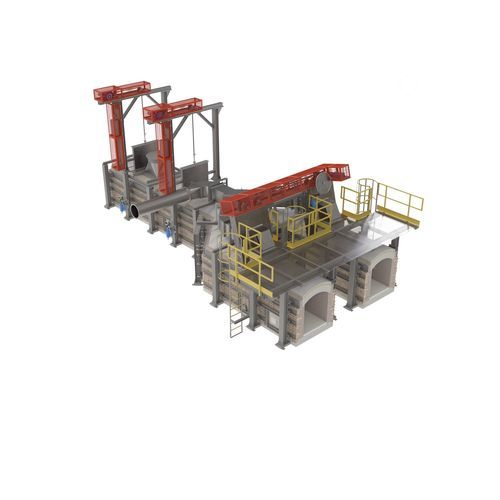

Válvula desviadora acción por válvulas

con actuador eléctricocon accionamiento manual

Descripción general
Glass Service fabrica una válvula de inversión fiable para hornos de vidrio end-port. La unidad cuenta con una estructura soporte de acero y una compuerta deslizante de hierro fundido de alta espesor, diseñada para el control de humos y del flujo de aire de combustión a altas temperaturas. Se suministra completa con una estructura de soporte para instalación directa en la chimenea.

Características principales

• Estructura soporte en acero de alta resistencia
• Guía especial de acero de alta resistencia para la compuerta
• Compuerta deslizante en hierro fundido de alta espesor
• Compuerta vertical accionada por cadena metálica doble
• Movimiento de la compuerta accionado por servomotor eléctrico y rueda manual para uso de emergencia
• Embrague neumático entre la rueda manual y el motor
• Depósito de aire comprimido para procedimiento de emergencia en caso de fallo del suministro de aire
• Dos compuertas laterales independientes para bloquear o permitir el paso de aire de combustión o humos
• Puertas de inspección para mantenimiento y acceso al sistema de tensado
• Cuatro detectores inductivos de posición resistentes a altas temperaturas (2 por fin de carrera)
• Dos microinterruptores electromecánicos de fin de carrera de emergencia
• Mecanismo de cadena protegido por una cubierta articulada de fácil apertura

Funcionamiento
Con la compuerta abierta, los humos se dirigen directamente a la chimenea. Con la compuerta cerrada, el aire de combustión suministrado por el ventilador se envía al regenerador.

Puertas de inspección
Las puertas de inspección permiten el acceso directo al sistema de regulación de la tensión de la compuerta. La regulación se realiza normalmente en la puesta en marcha y puede ajustarse posteriormente por el operador a través de estas puertas.

Depósito de aire comprimido para embrague de emergencia
En caso de fallo del compresor de la instalación, el depósito de aire comprimido integrado suministra el aire presurizado necesario para accionar el embrague neumático y permitir la maniobra manual mediante la rueda. Una válvula de retención evita la pérdida de presión en el depósito cuando la línea principal se corta.

Dimensiones y características principales
La válvula se suministra con una estructura de soporte dimensionada para instalación en chimenea. Los datos del motor y de funcionamiento se indican en las especificaciones técnicas abajo.

Especificaciones técnicas

• Motor eléctrico: 380 Vac, 3ph, 1,5 kW
• Suministro de aire comprimido de emergencia: 4 bar (limpio y seco)
• Temperatura máxima de servicio: 600 °C
• Tiempo de inversión: 12 s (motor a 50 Hz)
• Material de la compuerta: compuerta deslizante en hierro fundido de alta espesor
• Guiado de la compuerta: guía en acero especial de alta resistencia
• Accionamiento de la compuerta: compuerta vertical movida por cadena metálica doble
• Transmisión: servomotor eléctrico con embrague neumático hacia la rueda manual para operación manual de emergencia
• Seguridad y control: 4 detectores inductivos de posición resistentes a altas temperaturas (2 por fin de carrera) y 2 microinterruptores electromecánicos de fin de carrera de emergencia
• Acceso mantenimiento: puertas de inspección para regulación de la tensión y mantenimiento
• Protección: mecanismo de cadena cubierto por cubierta articulada
• Adicional: suministrada con estructura de soporte para instalación en chimenea; depósito de aire comprimido con válvula de retención para operación de embrague de emergencia
