Controlador de nivel programable Lev 7

con pantalla LCDcon alarma integradacon salida de relé

Descripción general
Lev 7 es una unidad de control de nivel de vidrio que mide y regula el nivel de vidrio fundido en hornos mediante un accionamiento manivela-biela y una punta sensor de platino/rodio. Un control preciso del nivel reduce las fluctuaciones de velocidad del cargador de lotes y el arrastre, estabiliza el flujo de gas/combustible y los perfiles de temperatura del horno, reduce el consumo energético y mejora la calidad del vidrio y la eficiencia de producción.

Beneficios

• Reduce las fluctuaciones de velocidad del cargador de lotes
• Minimiza el arrastre
• Estabiliza los flujos de gas y combustible
• Mantiene patrones de temperatura constantes en el horno
• Reduce el consumo de energía
• Mejora la calidad del vidrio
• Aumenta la eficiencia de producción

Composición de la máquina

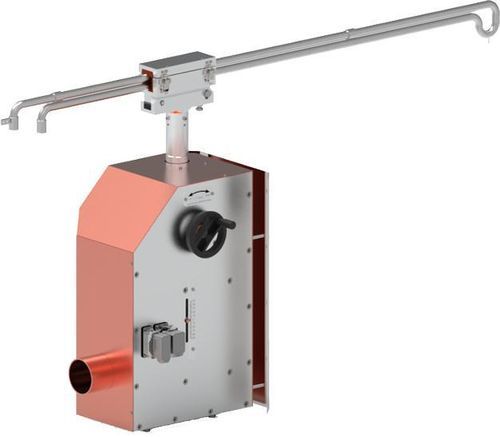

• Unidad de control de nivel Lev 7
• Sonda (lateral refrigerada por agua o superior en alúmina)
• Placa de control con PLC táctil
• Cables de conexión (opcional)
• Ventilador de refrigeración
• Sistema de control de caudal y temperatura de agua de refrigeración (solo para sonda refrigerada por agua)

Configuraciones de sonda compatibles

• 1) Instalación en pared lateral – sonda de un solo tubo en acero inoxidable refrigerada por agua con punta de platino/rodio
• 2) Instalación superior – sonda vertical en alúmina con punta de platino/rodio

Principio de medida y funcionamiento
El nivel de vidrio se detecta cuando la punta sensor de platino/rodio contacta la superficie fundida y cierra el circuito de detección. Para evitar la adhesión de partículas de vidrio, la unidad puede generar un impulso eléctrico de alta corriente mediante un transformador dedicado. La sonda se mueve mediante un mecanismo manivela-biela robusto con dos velocidades de aproximación; la velocidad se reduce en la aproximación final para una detección precisa. Un encoder óptico de alta precisión mide directamente la posición de la manivela y el PLC calcula la carrera vertical. Los parámetros de contacto (velocidad, frecuencia, velocidad de retroceso) son programables desde la pantalla táctil del PLC.

Reacciones automáticas al detectar vidrio

• Retracción inmediata de la sonda a alta velocidad
• Generación de impulso eléctrico para limpiar la punta (transformador de alta tensión)

Salidas e integración

• Dos salidas analógicas programables (4–20 mA) proporcionales al nivel medido y al punto de consigna
• Salida digital ON/OFF para accionar un cargador de lotes (Lev 7 puede controlar el cargador vía lazo PID o ON/OFF)
• Integración de datos/visualización con PLC/DCS; Modbus/Ethernet opcional

Controles y programabilidad

• Pantalla táctil LCD para configuración de parámetros y visión del proceso
• Ciclo de medida, velocidades de aproximación y medición programables
• Temporización de impulso eléctrico programable para evitar adherencias
• Mensajes de alarma en pantalla, alarmas programables de nivel alto/bajo con salidas relé, bocina y luces de estado (ROJO-VERDE-AMARILLO)

Nuevas características

• Regulación mecánica de posición vertical de la sonda: carrera máx. 100 mm, indicador de posición resolución ±1 mm
• Autorotación interna de la sonda con rodamientos de bolas
• Movimiento del eje vertical sobre rodamientos de bolas
• Mecanismo de cambio rápido para extracción fácil de la sonda
• Cableado con conectores adecuados para conexión sencilla de la máquina

Características principales (otras opciones bajo petición)

• Detección auto-zero
• Calibración automática del nivel de vidrio
• Set point de nivel programable desde la pantalla táctil con visión del proceso
• Movimiento por motor asíncrono refrigerado, accionado por inversor vectorial, acoplamiento directo al reductor (sin correas ni cadenas)
• Movimiento vertical por mecanismo manivela-biela con rodamientos de bolas
• Resolución: ±0.1 mm
• Repetibilidad: ±0.1 mm
• Recorrido vertical máximo (medida): 40 mm
• Encoder excluible en caso de fallo
• Transformador dedicado para impulso eléctrico anti-adhesión

Configuración lateral – detalles de sonda y refrigeración

• Sonda lateral refrigerada por agua: conducto único en acero inoxidable con punta platino/rodio Ø 3 mm x 15 mm, longitud total 1600 mm. Requiere ranura lateral en forehearth o distribuidor.
• Caudal de agua de refrigeración: 20 litros/min
• Temperatura máxima de entrada de agua: 35°C
• Temperatura máxima de salida de agua: 45°C
• Presión de agua: 2–4 bar
• Calidad del agua: cloruros ≤ 50 ppm, pH 8.0–8.5, calcio ≤ 40 ppm

Instalación superior – detalles de la sonda

• Sonda vertical en alúmina 799 con punta platino/rodio Pt Ø 2 mm x 15 mm
• Longitud total de la sonda: 1000 mm más cabeza conectora tipo DIN

Notas sobre fiabilidad y operación
Lev 7 está diseñado para operación continua 24/7 en ambientes de horno de alta temperatura. El sistema facilita el mantenimiento y es de uso intuitivo; todos los parámetros se configuran desde la pantalla táctil.

Especificaciones técnicas

• Nombre del modelo: Lev 7
• Resolución de medida: ±0.1 mm
• Repetibilidad: ±0.1 mm
• Recorrido vertical máximo (medida): 40 mm
• Tipos de sonda: sonda metálica refrigerada por agua (lateral) o sonda vertical en alúmina (superior)
• Punta sonda lateral: platino/rodio Ø 3 mm x 15 mm, longitud sonda 1600 mm
• Punta sonda superior: platino/rodio Ø 2 mm x 15 mm, longitud sonda 1000 mm
• Caudal de agua de refrigeración (sonda lateral): 20 litros/min
• Temperatura entrada agua máx: 35°C ; salida máx: 45°C
• Presión de agua: 2–4 bar
• Calidad del agua: cloruros ≤ 50 ppm, pH 8.0–8.5, calcio ≤ 40 ppm
• Movimiento: motor asíncrono refrigerado, inversor vectorial, acoplamiento directo
• Mecanismo de movimiento vertical: manivela-biela con rodamientos de bolas
• Encoder: encoder óptico de alta precisión (excluible en caso de fallo)
• Alimentación eléctrica (ejemplo): 0,34 kW, 220 VAC, 50 Hz
• Salidas: 2 salidas programables 4–20 mA ; contacto de salida ON/OFF ; salidas relé de alarma
• Integración: accionamiento directo del cargador de lotes (PID u ON/OFF) ; visualización hacia PLC/DCS ; Modbus/Ethernet opcional
