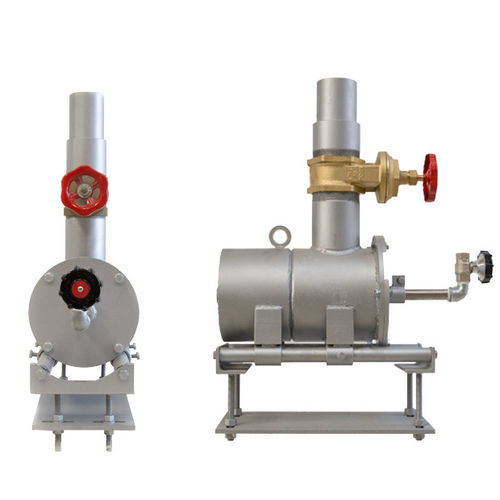

Quemador radiante BR – HT

de gas naturalde gaspara vidrio

Descripción general
Glass Service suministra sistemas completos de quemadores aire‑gas para aplicaciones de fusión y distribución de vidrio. El suministro puede incluir el quemador y todos los accesorios necesarios: válvulas de aire y gas, juntas/flexibles, placas de orificio para balanceo/medición de caudales y tubería térmicamente aislada si se requiere aire primario precalentado.

Resumen
La serie BR ofrece potencias nominales desde 145 hasta 1600 kW. Hay dos tipos de llama: llama luminosa (LF) para la zona de fusión y llama clara (NF) para la zona de distribución. Los quemadores pueden instalarse con la tubería de entrada por arriba o por abajo. El bloque del quemador puede suministrarse por GLASS SERVICE o ser fabricado por el cliente según planos GLASS SERVICE. Existe una variante de alta temperatura, BR – HT, diseñada para servicio hasta 800 °C.

Características de diseño
Los quemadores BR presentan una trayectoria de llama de baja inercia para evitar picos locales de temperatura en la bóveda del horno y los rat‑holes asociados. La radiación de la llama está concentrada en el espectro visible (mejorando la transferencia radiativa al vidrio). Características clave:

• Trayectoria de llama de baja inercia
• Alta radiación en el espectro visible (500–2000 nm)
• Regulación externa continua de la longitud de llama para ajuste preciso (modelo de doble impulso disponible)
• Componentes de mantenimiento fácilmente desmontables
• Compatible con gas natural o GLP
• Varias dimensiones disponibles

Modelo de doble impulso (BR‑DI)
El BR‑DI incorpora una boquilla especial que permite cambiar la longitud de la llama sin sustituir la boquilla. El ajuste se realiza mediante una válvula manual en la lanza del quemador. La tecnología de doble impulso está disponible solo para quemadores de llama muy luminosa.

Tablas de producto (modelos y datos técnicos)
Série BR – Modelos y potencia nominal
Model | Size (inch) | Nominal power (kW)
BR 3 | 3 | 145
BR 4 | 4 | 220
BR 5 | 5 | 290
BR 6 | 6 | 365
BR 8 | 8 | 730
BR 12 | 12 | 1600

Série BR – Datos de aire / gas y llama
Parameter | BR 3–4 | BR 5–6–8 | BR 12
Max. air temperature (°C) | 400 | 600 | 600
Air pressure (mbar) | 30 | 35 | 35
Gas pressure (mbar) | 25 | 30 | 30
Flame length (m) | 0.3–0.7 (tamaños pequeños) | 0.7–3 (tamaños medios) | 1.5–4.5 (mayor tamaño)

Série BR – Tuberías de entrada y dimensiones
Gas inlet piping (A) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 1" | 1"1/4 | 1"1/2 | 1"1/2 | 2" | 2"

Air inlet piping (B) | BR 3 | BR 4 | BR 5 | BR 6 | BR 8 | BR 12
Inch | 3" | 4" | 5" | 6" | 8" | 12"

Dimensiones (mm) – Ejemplo (C / D / E / F) por grupo de modelos:
BR 3: C 168, D 540, E 250, F 384
BR 4: C 219, D 550, E 250, F 435
BR 5: C 244, D 570, E 260, F 455
BR 6: C 273, D 920, E 320, F 480
BR 8: C 324, D 1020, E 370, F 570
BR 12: C 457, D 1063, E 365, F 700

BR‑DI (Doble impulso) – Modelos y potencia nominal
Model | Size (inch) | Nominal power (kW)
BR DI 5 | 5 | 290
BR DI 6 | 6 | 365
BR DI 8 | 8 | 730
BR DI 12 | 12 | 1600

BR‑DI – Datos típicos
Max. air temperature (°C) | 600
Air pressure (mbar) | 30
Gas pressure (mbar) | 30
Flame length (m) | 0.7–3 (según modelo)
Los diámetros de entrada de gas A (inch) y de aire B (inch) reflejan las dimensiones de la serie BR según el modelo.

Notas adicionales
La forma de la llama (luminosa o clara) se determina por el tipo de boquilla. La longitud de llama se ajusta cambiando el tamaño de la boquilla o, en los BR‑DI, mediante la válvula manual. Las placas de orificio se emplean para control de caudal y equilibrado de pérdidas de carga. Existe una versión alta temperatura (BR – HT) hasta 800 °C.

Especificaciones técnicas

• Manufacturer / Brand: GLASS SERVICE
• Nombre comercial: BR – HT (versión alta temperatura)
• Modelos disponibles: BR 3, BR 4, BR 5, BR 6, BR 8, BR 12 y BR‑DI 5/6/8/12
• Rango de potencia nominal: 145 kW a 1600 kW
• Tipos de llama: llama luminosa (LF) para zona de fusión; llama clara (NF) para zona de distribución
• Radiación de la llama: concentrada en el espectro visible (500–2000 nm)
• Longitud de llama: habitualmente de 0,3 m a 4,5 m según modelo
• Combustible: gas natural o GLP
• Opciones de temperatura de entrada de aire: estándar y versiones hasta 600 °C (algunas tallas) y versión especial hasta 800 °C (BR – HT)
• Opción de control: tecnología de doble impulso para regulación continua externa de la longitud de llama (BR‑DI)
• Mantenibilidad: componentes diseñados para desmontaje fácil en mantenimiento
