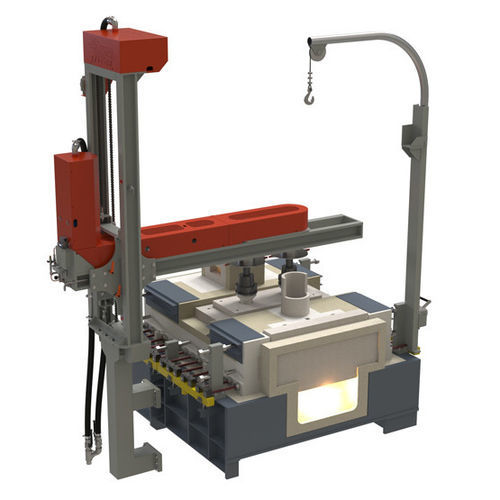

Agitador de palas

verticalpara líquidospara la industria del vidrio

Descripción general
Los mecanismos agitadores Glass Service homogenizan el vidrio en el horno de afinado para eliminar defectos superficiales y garantizar mezclas uniformes, especialmente en hornos de coloreado. Aplicaciones típicas: eliminación de cat scratches, eliminación de cuerdas y mezcla de vidrio.

Diseño para condiciones severas
Los componentes sometidos a altas temperaturas están fabricados con materiales seleccionados para mejorar la fiabilidad y reducir el mantenimiento: bastidores de acero, rodamientos de alta temperatura y acoplamientos de liberación rápida.

Composición típica
Un mecanismo agitador suele incluir:

• Estructura de soporte en acero
• Sistema de elevación manual o motorizado para retirar el agitador
• Agitadores (tipo pala o tipo tornillo)
• Sistema de control (armario central o panel local)

Sistemas disponibles
Glass Service ofrece dos sistemas principales:

• Máquina agitadora tipo bandera
• Máquina agitadora X‑Y (movimiento en ejes X y Y)

Máquina tipo bandera: características

• Columna vertical de soporte en acero
• Movimiento vertical manual o motorizado
• Acoplamiento rápido para tornillos o palas refractarias
• Refrigeración y lubricación de rodamientos con aire comprimido
• Hasta 5 rotores instalables
• Fácil cambio de palas/tornillos y mantenimiento simplificado

Tipo bandera: componentes y accionamiento
El conjunto incluye:

• Columna vertical en tubo de acero de gran diámetro
• Movimiento vertical por piñón y cremallera manual (opción motorizada)
• Motor eléctrico y caja de cambios con control manual de velocidad
• Transmisión por cadena, tensor y piñón
• Husillos de tornillo con rodamientos de grafito para alta temperatura
• Sistema de acoplamiento rápido para tornillos o palas refractarias
• Sistema de aire comprimido con filtro y regulador de presión para refrigeración/lubricación de rodamientos
• Protector térmico
• Cuadro de control con inversor, parada de emergencia y arranque/parada

Mecanismo X‑Y: ventajas y movimientos
La unidad X‑Y reduce el espacio de instalación y facilita el mantenimiento. El movimiento vertical está accionado por motor; el movimiento Y se realiza sobre dos rieles reforzados. Los husillos giran sobre grandes rodamientos de grafito. Ventajas:

• Espacio de instalación mínimo
• Mantenimiento alejado de la zona más caliente del horno
• Reposicionamiento preciso de los husillos sobre el horno

Rotores y transmisión
La transmisión de los rotores se ubica en la parte superior del brazo portachuck. Los rotores son accionados por motor y caja, con posibilidad de invertir el sentido por rotor o sincronizado; inversor opcional para control de velocidad. Las partes móviles están protegidas por carcasas de acero; el conjunto de accionamiento se refrigera y lubrica con aire comprimido. Acoplamiento rápido chuck-rotor compatible con cualquier tipo de rotor disponible.

Mantenimiento y sustitución
Palas y tornillos están diseñados para una extracción y sustitución rápidas con un espacio lateral mínimo. Se proporcionan secuencias y esquemas para facilitar las operaciones de mantenimiento de forma segura.

Opciones
Opciones disponibles:

• Embrague neumático (límite de par con detección de apertura y alarma)
• Elevación vertical motorizada
• Control por inversor para rotación de husillos (AUTO/MAN, velocidad incremental, display y control DCS remoto vía 4-20 mA)

Especificaciones técnicas

• Altura vertical (tipo bandera): Aprox. 2.275 mm – personalizable
• Recorrido vertical (tipo bandera): Aprox. 950 mm – personalizable
• Distancia desde centro del horno hasta columna de soporte: personalizable
• Número de rotores (tipo bandera): 1 a 5
• Peso máx. por agitador (tipo bandera): 120 kg
• Velocidad agitador (tornillo, tipo bandera): 4,8 – 26 rpm (ajuste manual)
• Velocidad agitador (pala, tipo bandera): 1,3 – 12,6 rpm (ajuste manual)
• Potencia instalada (tipo bandera): 0,75 kW
• Alimentación (tipo bandera): 380 V 3 Ph – 50 Hz / 440 V 60 Hz
• Dimensiones generales (X‑Y): según dimensiones del horno
• Número de rotores (X‑Y): 1 a 5
• Intereje rotores (X‑Y): a medida
• Peso máx. por agitador (X‑Y): 60 kg
• Velocidad agitador (tornillo, X‑Y): 4,8 – 26 rpm (ajuste manual)
• Velocidad agitador (pala, X‑Y): 1,3 – 12,6 rpm (ajuste manual)
• Potencia instalada (X‑Y): 0,75 kW
• Potencia instalada para elevación del brazo (X‑Y): 0,18 kW
• Alimentación (X‑Y): soluciones diversas a medida
