Información general
Glass Service fabrica la válvula de aire de orificio ajustable mod. VV para el control preciso del flujo de aire en quemadores y sistemas de combustión. La válvula ofrece un flujo de aire variable mediante un orificio rectangular ajustable; el control puede ser manual o vinculado a sistemas automáticos. El orificio regulable permite dimensionar la válvula in situ tras la instalación. Las piezas internas pueden ser revisadas sin retirar la válvula de la tubería.

Materiales
La válvula dispone de un cuerpo en hierro fundido con componentes internos mecanizados en aluminio Anticorodal y casquillo en bronce autolubricado. Las juntas son NBR. El cuerpo del mezclador y la cámara de mezcla están mecanizados a partir de piezas fundidas; la boquilla calibrada es de latón y personalizable.

Funcionamiento
El control se realiza mediante la perilla de ajuste del cortinaje (altura del orificio) y el eje de control del núcleo (anchura del orificio). La rotación de la perilla desplaza la cortina para abrir o cerrar el orificio; la rotación del eje descubre proporcionalmente el orificio rectangular. La capacidad de flujo depende de la altura y anchura del orificio en relación con la salida. Operación manual o integrable con actuadores para control automático.

Características principales

• Mejores características de flujo en comparación con diseño de válvula de mariposa
• Orificio ajustable para limitar el caudal máximo
• Control de flujo de aire a presión variable para quemadores y sistemas de combustión
• Cuerpo de hierro fundido para estabilidad estructural
• Instalación sin restricción de orientación
• Tres tamaños de cuerpo (B, C, D) que cubren un amplio rango de trabajo
• Desmontaje en línea para mantenimiento rápido
• Compatible con conexión directa o vinculada a actuadores

Dimensiones principales de la válvula (mm)
TYPE | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R
BODY B | M6 | 42 | 114.4 | 224 | 100 | 8 | 12 | 38 | 49 | 84 | 84 | 7 | R6 | 42 | M6 | 42
BODY C | M6 | 70 | 137 | 254 | 120 | 8 | 12 | 38.5 | 62 | 102 | 102 | 9 | R6 | 50 | M6 | 50
BODY D | M6 | 70 | 187.5 | 319 | 164 | 8 | 12 | 38.5 | 85 | 140 | 142 | 10.5 | R6 | 80 | M8 | 60

Dimensiones del kit de conexión (mm)
VALVE SIZE | A | B | C | D | E | F | G | H | I
B - DN40 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G1"1/2
B - DN50 | 64 | 64 | 7 | 84 | 84 | 76 | 10 | 27 | G2"
C - DN50 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"
C - DN65 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 29.5 | G2"1/2
C - DN80 | 82 | 82 | 9 | 102 | 102 | 96 | 10 | 40.5 | G3"
D - DN80 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G3"
D - DN100 | 114.5 | 114.5 | 10.5 | 142 | 140 | 136 | 10 | 39 | G4"

Instalación

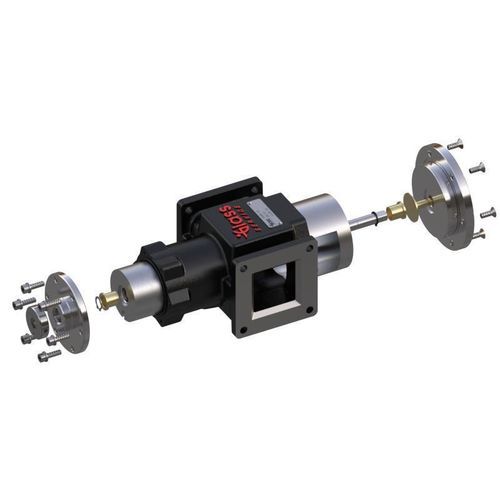

La válvula incluye pletinas roscadas para la instalación de motores de control estándar. Se suministra un kit de palanca para la conexión a servomotores. Kits de montaje opcionales permiten la conversión a conexión roscada. Cada brida requiere cuatro tornillos para su fijación.

Mantenimiento
Los componentes internos son accesibles y pueden limpiarse o sustituirse en línea sin extraer la válvula de la tubería, lo que reduce los tiempos de parada.

Especificaciones técnicas

• Modelo: mod. VV
• Función: válvula de orificio ajustable para control de flujo (manual o automático)
• No apta como válvula de cierre
• Material del cuerpo: hierro fundido
• Componentes internos: aluminio Anticorodal
• Casquillo: bronce autolubricado
• Juntas: NBR
• Boquilla: latón, personalizable
• Instalación: sin restricción de orientación; pletinas roscadas para actuadores; kit de palanca para servomotores disponible
• Mantenimiento: piezas internas intervenibles en línea sin retirada de la tubería
• Tamaños disponibles: B, C, D (ver tabla de dimensiones arriba)
