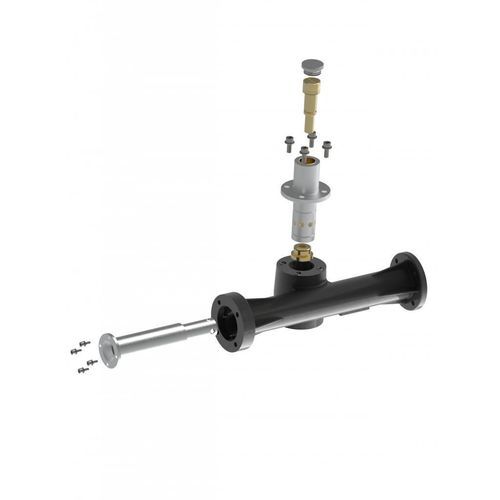

Eyector Venturi para gas MV2 series

para aplicaciones industrialesajustablecompacto

Descripción general
Glass Service fabrica un mezclador Venturi preciso y personalizable para controlar la relación aire/gas en aplicaciones industriales de quemadores. La unidad consta de una carcasa mecanizada en hierro fundido con un insert Venturi hecho a medida y calibrado según especificaciones. El efecto Venturi combinado con una aguja reguladora permite que el gas sea arrastrado por el flujo de aire y mezclado antes de llegar al quemador. El ajuste inicial de la relación aire/combustible se realiza mediante la válvula integrada.

Características del mezclador

• Baja pérdida de presión
• Múltiples combinaciones de tamaños (DN40–DN80)
• Conexión brida para inspección, limpieza y regulación de capacidad
• Diseño compacto, reversible y sin restricción de orientación
• Construcción en hierro fundido para fiabilidad operativa
• Válvula de ajuste de gas incorporada
• Desmontaje sencillo para mantenimiento rápido y escalabilidad
• Relación de combustión aire/combustible constante

Materiales y construcción
El cuerpo del mezclador y la cámara de mezcla están mecanizados a partir de una sola pieza fundida. El insert Venturi está fabricado en Aluminum Anticorodal y se calibra a medida. La boquilla (spud) es de latón y totalmente configurable según el diámetro requerido.

Principio de funcionamiento
El aire que pasa por la garganta del Venturi crea una depresión que succiona el gas a través de la boquilla calibrada. La mezcla aire/gas recupera presión en la cámara de mezcla mientras disminuye la velocidad del flujo. La cantidad de gas se regula mediante la válvula de aguja y mediante el cambio de la boquilla intercambiable para modificar el diámetro interno, lo que permite una dosificación precisa.

Criterios de diseño
Práctica recomendada: presión de entrada de aire ≈ 3,5 × presión del mezclador para generar suficiente energía de arrastre. Se recomienda una caída de presión en el Venturi ≥ 66 % del sistema; valores de prueba muestran ≈71 % con una relación 3,5:1. Mantener aproximadamente una relación 2,5:1 entre el área del orificio de aire del mezclador y el área de la salida del quemador.

Instalación
El montaje es sencillo: 4 tornillos por brida aseguran el mezclador. La unidad admite instalación simétrica y la entrada de gas es intercambiable según la línea de suministro. Evitar codos inmediatamente después del mezclador y dejar una distancia mínima de 5× el diámetro del tubo entre la salida del mezclador y el quemador para prevenir inestabilidades de combustión.

Mantenimiento
Diseñado para un mantenimiento y calibración rápidos: retirar los tornillos de la brida permite el acceso al insert Venturi, la boquilla y la válvula para inspección, limpieza o reemplazo.

Dimensiones generales (mm) y tamaños disponibles
Tamaño | H | L | P
DN40 | 142 | 325 | 124,5
DN50 | 142 | 375 | 143,3
DN65 | 154,5 | 425 | 163,5
DN80 | 193,5 | 605 | 185

Modelo / Potencia / Código / Inserts (resumen)
Tamaño | POTENCIA (kW) | MODELO | CÓDIGO | DIÁMETRO INSERT INTERNO [MM] | TALADRO BUSE [MM]
DN40 | 98 | G-MAIGLA00065MV | MV2-40 | 20 | 8
DN50 | 158 | G-MAIGLA00066MV | MV2-50 | 26 | 12
DN65 | 265 | G-MAIGLA00067MV | MV2-65 | 34 | 18
DN80 | 366 | G-MAIGLA00069MV | MV2-80 | 40 | 22

Características / especificaciones técnicas

• Producto: mezclador Venturi (premix Venturi para mezcla aire/gas)
• Construcción: cuerpo y cámara de mezcla mecanizados a partir de una sola pieza fundida
• Material del insert: Aluminum Anticorodal (calibrado a medida)
• Material de la boquilla: latón (calibrada, configurable)
• Material de la carcasa: hierro fundido
• Válvula de ajuste de gas integrada para el ajuste inicial de la relación aire/combustible
• Boquilla intercambiable + aguja ajustable (válvula de aguja) para dosificación precisa del gas
• Conexión brida para inspección, limpieza y regulación de capacidad
• Diseño reversible, compacto y sin restricción de orientación
• Recomendaciones de instalación: presión de entrada de aire ≈ 3,5 × presión del mezclador; caída de presión Venturi ≥ 66 % del sistema; ≈2,5:1 área del orificio de aire del mezclador / área de salida del quemador
• Tamaños nominales disponibles: DN40, DN50, DN65, DN80
• Potencia típica (kW) por tamaño: DN40=98, DN50=158, DN65=265, DN80=366
• Ejemplos de códigos de modelo: MV2-40, MV2-50, MV2-65, MV2-80 (ver tabla resumen)
