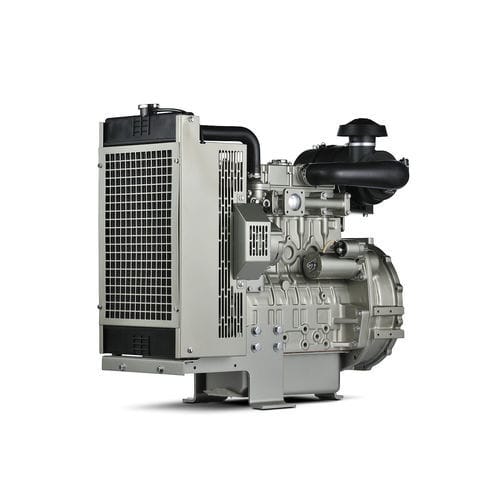

Motor diésel 404D-22TAG

de 4 cilindrosturboen línea

Visión general
La gama Perkins 404 para generación eléctrica (EP) es el miembro más grande y más refinado de la serie 400. El 404D-22TAG de 4 cilindros y 2,2 litros reduce ruido, vibraciones y asperezas (NVH) mientras ofrece un rendimiento fiable para conjuntos generadores en zonas no reguladas, conforme a UN ECE R96 Stage IIIA a velocidad constante y U.S. EPA Stationary Emergency Engine. Beneficios clave: arranque en frío fiable, bajos costes operativos, diseño compacto y buen consumo de combustible.

Especificaciones clave

• Potencia mecánica bruta: 34,4-36,3 kWm
• Potencia eléctrica típica: 37-40 kVA (29-32 kWe)
• Emisiones: UN ECE R96 Stage IIIA velocidad constante; U.S. EPA Stationary Emergency Engine

Características principales

• Bajo coste operativo a lo largo de su vida — Fiabilidad, eficiencia de combustible, instalación sencilla y componentes probados reducen el coste total de propiedad. Opciones de postratamiento disponibles para ahorro adicional.
• Compacto, silencioso y apto para entornos sensibles al ruido — Proporciona una gama de 20-40 kVA con la suavidad de un 4 cilindros y reducción de ruido, adecuado para instalaciones urbanas y otros entornos sensibles al ruido.

Especificaciones del producto
Rango total de potencia
Potencia mecánica bruta: 34,4-36,3 kWm
Potencia eléctrica típica: 37-40 kVA (29-32 kWe)
Velocidad nominal: 1800 rpm

Normas de emisiones
Emisiones: UN ECE R96 Stage IIIA velocidad constante; U.S. EPA Stationary Emergency Engine

Salida eléctrica típica 60 Hz
Prime: 29,2 kWe
Standby: 32,1 kWe

General
Número de cilindros: 4 en línea
Diámetro: 84 mm (3,3 in)
Carrera: 100 mm (3,9 in)
Desplazamiento: 2,2 l (135,2 in³)
Relación de compresión: 23,3:1
Aspiración: Turboalimentado con postenfriador
Sistema de combustión: Inyección indirecta
Rotación desde el extremo del volante: Antihorario
Sistema de refrigeración: Líquido
Postratamiento: -
Eficiencia típica del alternador: 90%
Conmutable: No

Dimensiones ElectropaK
Longitud: 1050 mm (41,3 in)
Ancho: 710 mm (28 in)
Altura: 998 mm (39,3 in)
Peso en seco: 306 kg (675 lb)

Aviso / notas
* Dimensiones finales dependiendo de las opciones seleccionadas.
* ESE (1800 rpm) únicamente - Emergency Stationary Equipment.

Equipo estándar
Sistema de admisión de aire

• Filtro de aire montado

Sistema de control

• Motor de arranque 12 V y alternador 12 V 65 A con salida DC
• Solenoide de corte electrónico (ESOS) 12 V energizado para funcionar

Sistema de refrigeración

• Interruptor de temperatura del refrigerante
• Radiador montado, tuberías y protecciones
• Sistema termostático con bomba de refrigerante accionada por correa y ventilador impulsor

Volantes y carcasa

• 1800 rev/min
• Carcasa de volante SAE 4 larga
• Volante de inercia alta según SAE J620 tamaño 7 1/2 heavy

Sistema de combustible

• Bomba de inyección tipo casete gobernada electrónicamente
• Filtro de combustible de elemento dividido

General

• Soportes de montaje delanteros y traseros
• Ayuda de arranque en frío por bujía de incandescencia y conmutador calentador/arranque

Sistema de aceite

• Interruptor de presión de aceite
• Filtro de aceite de flujo total de tipo enroscable
• Cárter húmedo en acero con llenado y varilla de nivel

Especificaciones técnicas

• Modelo: 404D-22TAG
• Brand: Perkins
• Familia de motor: 404 (4 cilindros, 2,2 litro)
• Potencia mecánica bruta: 34,4-36,3 kWm
• Potencia eléctrica típica: 37-40 kVA (29-32 kWe)
• Velocidad nominal: 1800 rpm
• Prime (60 Hz): 29,2 kWe
• Standby (60 Hz): 32,1 kWe
• Certificación de emisiones: UN ECE R96 Stage IIIA velocidad constante; U.S. EPA Stationary Emergency Engine
• Número de cilindros: 4 en línea
• Diámetro x carrera: 84 mm x 100 mm
• Desplazamiento: 2,2 l
• Relación de compresión: 23,3:1
• Aspiración: Turboalimentado con postenfriador
• Sistema de combustión: Inyección indirecta
• Rotación: Antihorario (desde el extremo del volante)
• Refrigeración: Líquido
• Eficiencia típica del alternador: 90%
• Dimensiones ElectropaK (L×W×H): 1050 mm × 710 mm × 998 mm
• Peso en seco (ElectropaK): 306 kg
