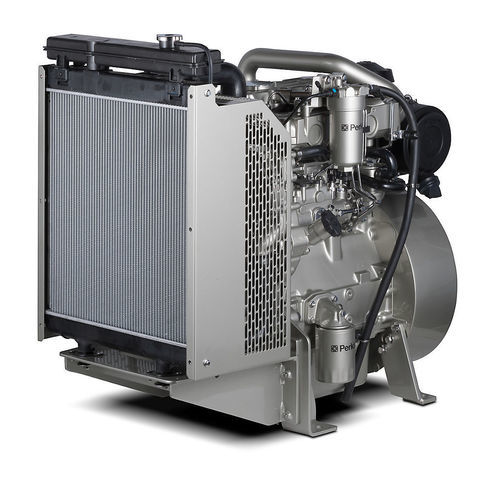

Motor diésel 1103D-33G

de 3 cilindrosturboinyección directa

Descripción general
El Perkins 1103D-33G es un motor diésel de 3 cilindros y 3,3 litros diseñado para generación eléctrica en servicio continuo y de reserva. Cumple con EU Stage IIIA (equivalente U.S. EPA Tier 3) y ofrece consumo de combustible eficiente para operación continua, además de alta aceptación de carga para instalaciones de respaldo.

Especificaciones clave

• Potencia mecánica bruta: 30 - 38 kWm
• Potencia eléctrica típica: 32-40 kVA (25-32 kWe)
• Emisiones: EU Stage IIIA
• Velocidad nominal: 1500/1800 rpm

Características

• Facilidad de mantenimiento: Versiones atmosféricas o turboalimentadas; inyección mecánica con intervalos de servicio de 500 horas para simplificar el mantenimiento.
• Transición sencilla: Interfaces de instalación comunes en la serie 1100 para facilitar actualizaciones a mayor potencia.
• Filtración de aceite y combustible: Filtración de alta calidad para mayor fiabilidad y durabilidad en servicio continuo.
• Capacidad para potencia permanente: La gama ofrece 28–68 kWm proporcionando 30–59 kVA en salida de generador según configuración.

Especificaciones del producto (seleccionadas)
Gama de potencia total
Potencia mecánica bruta: 30 - 38 kWm
Potencia eléctrica típica: 32-40 kVA (25-32 kWe)
Velocidad nominal: 1500/1800 rpm

Normas de emisiones
Emisiones: EU Stage IIIA (equivalente U.S. EPA Tier 3)

Salida eléctrica típica 50 Hz
Prime: 32 kVA
Standby: 35 kVA

Salida eléctrica típica 60 Hz
Prime: 29 kWe
Standby: 32 kWe

General
Número de cilindros: 3 en línea vertical
Diámetro del cilindro (bore): 105 mm
Carrera (stroke): 127 mm
Desplazamiento: 3.3 l
Relación de compresión: 19.25:1
Aspiración: Naturalmente aspirado
Sistema de combustión: Inyección directa
Giro visto desde el volante: En sentido contrario a las agujas del reloj
Sistema de refrigeración: Líquido
Postratamiento: -
Eficiencia típica del alternador: 89%
Conmutable: Sí

Dimensiones del motor*
Longitud: 1000 mm
Ancho: 631 mm
Peso en seco: 329 kg

Dimensiones ElectropaK
Longitud: 1000 mm
Ancho: 631 mm
Altura: 951 mm

Equipo estándar (seleccionado)

• Sistema de admisión: Filtro de aire montado
• Sistema de control: Motor de arranque 12 V y alternador 12 V 65 A con salida de CC; solenoide de corte 12 V energizado para funcionar
• Sistema de refrigeración: Radiador y tuberías montados; sistema termostático con bomba de circulación engranada y ventilador impulsor por correa
• Volantes y carcasa: Volante de alta inercia según SAE J620 tamaño 10/11½; carcasa de volante SAE 3
• Sistema de combustible: Filtro de combustible de nueva generación; bomba de tipo rotativo
• General: Soportes de montaje delanteros del motor
• Sistema de aceite: Cárter húmedo con relleno y varilla; filtro de aceite de tipo enroscable

Notas
*Las dimensiones finales dependen de las opciones seleccionadas

Especificaciones técnicas

• Modelo (denominación comercial): 1103D-33G
• Brand: Perkins
• Serie de motor: 1100 Series
• Potencia mecánica bruta: 30 - 38 kWm
• Potencia eléctrica típica: 32-40 kVA (25-32 kWe)
• Certificación de emisiones: EU Stage IIIA (equivalente U.S. EPA Tier 3)
• Velocidades nominales: 1500 / 1800 rpm
• Número de cilindros: 3 en línea vertical
• Diámetro x Carrera: 105 mm x 127 mm
• Desplazamiento: 3.3 l
• Relación de compresión: 19.25:1
• Aspiración: Naturalmente aspirado
• Combustión: Inyección directa
• Giro (lado volante): En sentido contrario a las agujas del reloj
• Refrigeración: Refrigerado por líquido
• Eficiencia típica del alternador: 89%
• Configuración conmutable: Sí
• 50 Hz prime/standby: 32 kVA / 35 kVA
• 60 Hz prime/standby: 29 kWe / 32 kWe
• Peso en seco del motor: 329 kg
• Dimensiones del motor (L x W): 1000 mm x 631 mm
• Dimensiones ElectropaK (L x W x H): 1000 mm x 631 mm x 951 mm
• Destacados de equipo estándar: filtro de aire montado, arrancador 12 V y alternador, radiador y tuberías montados, refrigeración termostática, volante de alta inercia (SAE J620 tamaño 10/11½), filtro de combustible nueva generación, bomba de combustible rotativa, cárter húmedo con filtro de aceite enroscable
