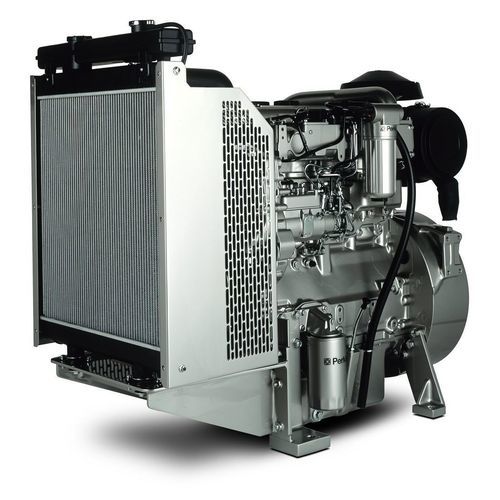

Motor diésel 1103A-33TG

de 3 cilindrosturboen línea

Visión general
El 1103A-33TG es un motor compacto de 3 cilindros y 3,3 L diseñado para generación eléctrica en aplicaciones prime y de reserva. Cumple con emisiones equivalentes a EU Stage IIIA / U.S. EPA Tier 3 y ofrece eficiencia de combustible y buena aceptación de carga para conjuntos generadores.

Aplicaciones

• Potencia prime para pequeños generadores industriales y comerciales
• Instalaciones de energía de emergencia y respaldo
• Configuraciones ElectropaK compactas

Características clave

• Mantenimiento sencillo — inyección mecánica, variantes atmosféricas o turboalimentadas y intervalos de servicio de 500 horas
• Huella común de instalación — compatible con otros modelos de la serie 1100 para facilitar actualizaciones
• Filtración de aceite y combustible de alta calidad — aumenta la fiabilidad y vida útil
• Apto para potencia prime — diseñado para salida continua y aceptación estable de cargas

Especificaciones principales

• Potencia mecánica bruta: 42 - 70 kWm
• Potencia eléctrica típica: 45 - 75 kVA (36 - 60 kWe)
• Emisiones: Optimizado para combustible (hasta EU Stage IIIA / U.S. EPA Tier 3 equivalente)
• Velocidad nominal: 1500 / 1800 rpm

Especificaciones del producto
Rango total de potencia
Potencia mecánica bruta | 42 - 70 kWm
Potencia eléctrica típica | 45 - 75 kVA (36 - 60 kWe)
Velocidad nominal | 1500 / 1800 rpm

Normas de emisiones
Emisiones | Optimizado para combustible

Salida eléctrica típica 50 Hz
Prime | 45 - 60 kVA
Standby | 50 - 66 kVA

Salida eléctrica típica 60 Hz
Prime | 43 - 55 kWe
Standby | 47 - 60 kWe

General
Número de cilindros | 3 en línea vertical
Diámetro del cilindro | 105 mm (4.13 in)
Carrera | 127 mm (5 in)
Desplazamiento | 3.3 l (201 in³)
Relación de compresión | 17.3:1
Aspiración | Turboalimentado
Sistema de combustión | Inyección directa
Rotación vista desde el volante | Antihorario
Sistema de refrigeración | Líquido
Postratamiento | -
Eficiencia típica del alternador | 89%
Conmutable | Sí

Dimensiones ElectropaK
Longitud | 1150 mm (45.3 in)
Ancho | 760 mm (30 in)
Altura | 1300 mm (51.2 in)
Peso en seco | 420 kg (926 lb)

Aviso
Nota 1 | *Las dimensiones finales dependen de las opciones seleccionadas

Definiciones
Potencia prime | Uso sin límite de horas con un factor de carga medio del 80% de la potencia prime publicada durante cada periodo de 24 horas. Una sobrecarga del 10% está disponible 1 hora cada 12 horas de funcionamiento.
Potencia de reserva | Limitada a 500 horas de uso anual, hasta 300 horas de las cuales pueden ser continuas. No se permite sobrecarga.

Características técnicas

• Modelo: 1103A-33TG
• Serie de motor: 1100 Series
• Número de cilindros: 3 en línea vertical
• Diámetro x carrera: 105 mm x 127 mm
• Desplazamiento: 3.3 l
• Relación de compresión: 17.3:1
• Aspiración: Turboalimentado
• Sistema de combustión: Inyección directa
• Velocidades nominales: 1500 / 1800 rpm
• Potencia mecánica bruta: 42 - 70 kWm
• Potencia eléctrica típica (50 Hz prime/standby): 45 - 60 kVA / 50 - 66 kVA
• Potencia eléctrica típica (60 Hz prime/standby): 43 - 55 kWe / 47 - 60 kWe
• Emisiones: Optimizado para combustible (cumple hasta EU Stage IIIA / U.S. EPA Tier 3 equivalente)
• Refrigeración: Líquido
• Eficiencia típica del alternador: 89%
• Dimensiones ElectropaK (L x W x H): 1150 mm x 760 mm x 1300 mm
• Peso en seco (ElectropaK): 420 kg
• Características estándar incluyen: filtro de aire montado; motor de arranque 12 V y alternador 12 V 65 A; solenoide de paro 12 V energizado en marcha; radiador y tuberías montadas; refrigeración termostática con bomba de circulación accionada por engranajes y ventilador; volante de inercia de alta inercia según SAE J620 tamaño 10/11½; carcasa de volante SAE 3; filtro de combustible de nueva generación y bomba de combustible rotativa; soportes de montaje frontales; cárter húmedo con tapón y varilla de nivel; filtro de aceite spin-on.
