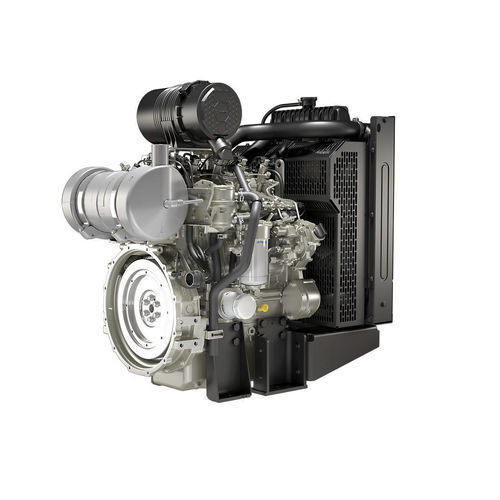

Motor diésel 404J-E22TAG

de 4 cilindroscommon-railen línea

Resumen
Basado en la serie 400, el Perkins 404J-E22TAG ElectropaK cumple con EU Stage V y U.S. EPA Tier 4 Final. El paquete ElectropaK está diseñado para una integración simplificada en grupos electrógenos, operación fiable en territorios regulados y rendimiento constante en aplicaciones prime y standby.

Especificaciones clave
Potencia mecánica bruta: 38,1 - 49,6 kW
Potencia eléctrica típica: 40–50 kVA (32–40 kWe)
Emisiones: EU Stage V, U.S. EPA Tier 4 Final
Velocidad nominal: 1500 / 1800 rpm

Características principales

• Conformidad y rendimiento: alcanza nodos de potencia según ISO 8528-5 Clase G3; paquete ElectropaK certificado para Stage V y Tier 4 Final para el sector de grupos móviles.
• Integración y servicio: postratamiento montado en el motor con DPF sin mantenimiento; arnés de cableado de fábrica para conexión sencilla al mazo del conjunto generador; filtro de combustible con sensor de agua en combustible situado para facilitar la instalación del sistema de combustible a baja presión.
• Costes operativos reducidos: consumo de combustible y aceite optimizados cumpliendo las normas de emisiones, basado en un motor fiable y probado.
• Intervalos de servicio: intervalos estándar de 500 horas para aceite y combustible para minimizar costes periódicos.
• Soporte y garantía: respaldado por la garantía estándar de Perkins y opciones de extensión de protección.

Equipo estándar (resumen)

• Sistema de aire: turboalimentado, filtro de aire montado en el motor.
• Eléctrico y electrónica: ECU montada en chasis; soporte SAE J1939 CAN; arnés, conectores y sensores impermeables; alternador 12 V 85 A; motor de arranque 12 V; ayuda de arranque por bujías de incandescencia.
• Volante y carcasa: opciones de volante y carcasa disponibles.
• Sistema de combustible: common rail electrónica de alta presión (2000 bar); filtro con separador de agua; bomba de cebado eléctrica.
• General: bloque motor de hierro fundido; previsión para calentador de bloque; protector de ventilador; paro/alarma automático configurable según temperatura y presión de aceite.

Potencia eléctrica típica 50 Hz (tabla)
Prime: 40 kVA
Standby: 44 kVA

Potencia eléctrica típica 60 Hz (tabla)
Prime: 36 kWe
Standby: 40 kWe

Dimensiones ElectropaK (tabla)
Peso en seco: 327 kg
Altura: 985 mm
Longitud: 992 mm
Ancho: 602 mm

Postratamiento y refrigeración
Postratamiento: DOC + DPF (montado en motor)
Sistema de refrigeración: refrigerado por líquido

Especificaciones técnicas

• Modelo / Nombre comercial: 404J-E22TAG
• Fabricante / Marca: Perkins
• Número de cilindros: 4 en línea
• Ciclo: 4 tiempos
• Diámetro (bore): 84 mm
• Carrera (stroke): 100 mm
• Cilindrada: 2,2 L
• Relación de compresión: 17,0:1
• Aspiración: turboalimentado y postenfriado
• Sistema de combustión: inyección directa
• Rotación en el extremo del volante: antihoraria
• Postratamiento: DOC + DPF (DPF sin mantenimiento en configuración ElectropaK)
• Potencia mecánica bruta: 38,1 - 49,6 kW
• Potencia eléctrica típica: 40–50 kVA (32–40 kWe)
• 50 Hz prime/standby: 40 kVA / 44 kVA
• 60 Hz prime/standby: 36 kWe / 40 kWe
• Velocidades nominales: 1500 / 1800 rpm
• Peso en seco (ElectropaK): 327 kg
• Dimensiones ElectropaK (H×L×W): 985 mm × 992 mm × 602 mm
• Detalles del sistema de combustible: common rail electrónico 2000 bar, filtro de combustible, separador de agua, bomba de cebado eléctrica
• Eléctrico: alternador 12 V (85 A), arranque 12 V, ECU montada en chasis, soporte SAE J1939 CAN
• Intervalos de servicio: intervalos de aceite/combustible de 500 horas (estándar)
