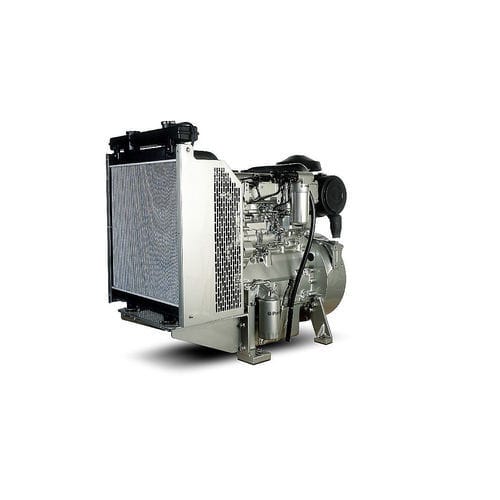

Motor diésel 1104A-44TG

de 4 cilindrosen líneaturbo

Visión general
La gama 1104 ElectropaK incluye motores diésel de 4 cilindros y 4,4 litros diseñados para generación de energía en servicio prime y de emergencia. Los motores funcionan de forma silenciosa y uniforme y pueden controlarse electrónicamente para optimizar la combustión según la carga. Las potencias típicas de generador abarcan de 65 a 100 kVA, abarcando los nodos de potencia más utilizados en aplicaciones industriales.

Puntos destacados

• Funcionamiento fiable: Bajo consumo de combustible y aceite con intervalos de servicio de 500 horas.
• Instalación sencilla: Partes delanteras y traseras comunes, puntos de conexión y componentes en la serie 1100 para facilitar la integración.

Especificaciones clave (resumen)
Potencia mecánica bruta: 59,6–94,5 kWm
Potencia eléctrica típica: 65–100 kVA (52–80 kWe)
Emisiones: Optimizado para combustible

Equipamiento estándar (resumen)

• Sistema de admisión de aire: Filtro de aire montado
• Sistema de control: Motor de arranque 12 V y alternador 12 V 65 A con salida CC; solenoide de paro 12 V alimentado en posición marcha
• Sistema de refrigeración: Radiador y tuberías montados; sistema termostático con bomba de circulación engranada y ventilador empujador accionado por correa
• Volantes y carcasa: Volante de alta inercia según SAE J620 tamaño 10/11½; carcasa de volante SAE 3
• Sistema de combustible: Filtro Ecoplus; bomba tipo rotativa
• General: Ayuda de arranque en frío con bujía de incandescencia
• Sistema de aceite: Cárter húmedo con tapa de llenado y varilla; filtro de aceite enroscable

Rango de potencia total
Potencia mecánica bruta: 59,6–94,5 kWm
Potencia eléctrica típica: 65–100 kVA (52–80 kWe)
Velocidad nominal: 1500/1800 rpm

Normas de emisiones
Emisiones: Optimizado para combustible

Salida eléctrica típica 50 Hz
Prime: 65–80 kVA
Standby: 71,5–88 kVA

Salida eléctrica típica 60 Hz
Prime: 60,8–73 kWe
Standby: 66,9–80,3 kWe

General
Número de cilindros: 4 en línea vertical
Diámetro (bore): 105 mm
Carrera: 127 mm
Desplazamiento: 4,4 L
Relación de compresión: 17,25:1
Aspiración: Turbocargado
Sistema de combustión: Inyección directa
Rotación vista desde el volante: Antihoraria
Sistema de refrigeración: Líquido
Postratamiento: -
Eficiencia típica del alternador: 89%
Conmutable: Sí

Dimensiones ElectropaK
Longitud: 1241 mm
Anchura: 629 mm
Altura: 951 mm

Dimensiones del motor*
Peso en seco: 463 kg

Aviso
*Las dimensiones finales dependen de las opciones seleccionadas

Definiciones
Prime Power: Potencia disponible a carga variable en ausencia de red principal. Se permite una sobrecarga del 10% durante una hora cada 12 horas de funcionamiento.
Standby Power: Potencia disponible a carga variable en caso de fallo de la red principal. No se permite sobrecarga.

Especificaciones técnicas

• Familia de modelos: 1104 ElectropaK
• Potencia mecánica bruta: 59,6 - 94,5 kWm
• Potencia eléctrica típica: 65-100 kVA (52-80 kWe)
• Velocidades nominales: 1500 y 1800 rpm
• Emisiones: Optimizado para combustible
• Cilindros: 4 en línea vertical
• Diámetro x carrera: 105 mm x 127 mm
• Desplazamiento: 4,4 litros
• Relación de compresión: 17,25:1
• Aspiración: Turbocargado
• Combustión: Inyección directa
• Refrigeración: Líquida
• Eficiencia típica del alternador: 89%
• Dimensiones ElectropaK (L×An×Al): 1241 × 629 × 951 mm
• Peso en seco del motor: 463 kg
• Intervalo de servicio: 500 horas
