Ventanilla de observación de vigilancia Type 317

para recipientespara productos químicosATEX

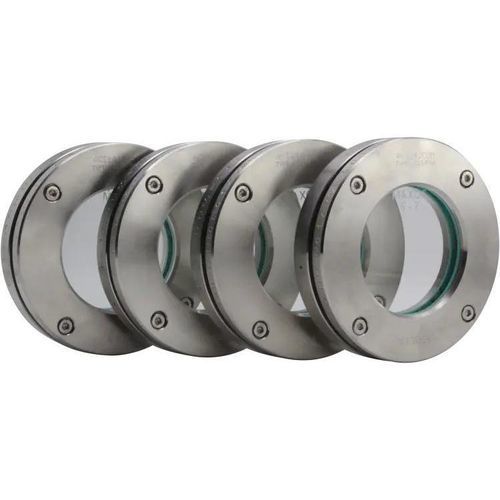

El visor de vidrio circular Tipo 317 es una abertura de visión ligera y plana para recipientes sin presión, diseñada para soldarse sobre la pared o integrarse en ella (similar a DIN 28120). El vidrio es borosilicato, químicamente resistente, prensado entre dos bridas de acero inoxidable y combinado con una amplia gama de materiales de juntas probados.

Diseño y materiales

• Cuerpo / bridas: acero inoxidable 1.4571 (316Ti)
• Vidrio: vidrio borosilicato según DIN 7080 (o según especificaciones del cliente)
• Juntas: amplia selección de materiales, incluidas juntas fibrosas, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otras marcas

Tamaños nominales disponibles (DN)

• DN 50, 80, 100, 125, 150, 200, 300, 400

Presión nominal

• PN 0 (sin presión); presión de trabajo máxima recomendada: 0,49 barg

Opciones de temperatura (selección)

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (según vidrio, juntas y recubrimientos protectores)

Opciones / Accesorios

• Limpiador SGW con hoja limpiadora de PTFE o silicona
• Luz LED para zonas Ex y no Ex
• Dispositivo de pulverización SVIII
• Recubrimiento FEP o Halar®
• Disco protector de mica
• Construcciones especiales / fabricación a medida posibles

Dimensiones y peso (resumen)

• Tamaños nominales (DN): 50, 80, 100, 125, 150, 200, 300, 400
• Da [mm] (diámetro exterior del conjunto): DN50: 140; DN80: 165; DN100: 190; DN125: 215; DN150: 240; DN200: 290; DN300: 370; DN400: 450
• Di [mm] (diámetro interior / diámetro del vidrio): DN50: 80; DN80: 100; DN100: 125; DN125: 150; DN150: 175; DN200: 225; DN300: 300; DN400: 370
• h1 [mm] (espesor/altura 1): DN50–200: 10; DN300: 15; DN400: 20
• h2 [mm] (espesor/altura 2): DN50–200: 15; DN300: 20; DN400: 25
• Peso [kg]: DN50: 2.0; DN80: 2.8; DN100: 3.2; DN125: 4.3; DN150: 5.1; DN200: 6.8; DN300: 12.2; DN400: 23.0

Notas adicionales / idoneidad

• Resistencia térmica: hasta 400 °C (dependiendo del vidrio, las juntas y el diseño)
• Adecuado para medios líquidos y gaseosos
• Más de 50 materiales de juntas disponibles (juntas de fibra estándar y juntas de alto rendimiento como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.)
• Accesorios disponibles: limpiadores, luces LED, pantallas/protecciones FEP, discos de mica, etc.

Características / especificaciones técnicas

• Modelo / serie: Tipo 317 (apertura de visión ligera, no resistente a la presión)
• Uso previsto: soldado sobre o en paredes de recipientes para observación/iluminación del interior
• Material de construcción estándar: acero inoxidable 1.4571 (316Ti)
• Vidrio estándar: vidrio borosilicato DIN 7080 (alternativas según cliente)
• Presión nominal: PN 0 (sin presión)
• Presión máxima de trabajo recomendada: 0,49 barg
• Tamaños nominales disponibles: DN 50–400
• Opciones de temperatura indicadas: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C (selección según diseño y materiales)
• Opciones de sellado: juntas planas en amplia gama de materiales incluyendo PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, materiales fibrosos y otras marcas
• Opciones de protección: disco protector de mica, recubrimientos FEP o Halar® para protección química/termal
• Fabricación a medida y construcciones especiales disponibles
