Ventanilla de observación para recipientes Type 334

para indicador de nivelde vigilanciade acero inoxidable

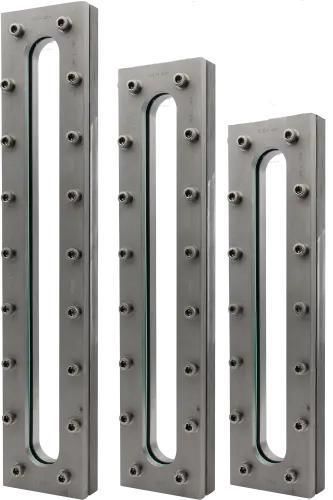

El visor longitudinal tipo 334 es una pieza de vidrio rectangular/elongada diseñada para soldarse en o sobre las paredes de tanques y recipientes, ofreciendo una amplia ventana de visión para el control de medios líquidos y gaseosos. Combina las funciones de mirillas redondas e indicadores de nivel y permite configuraciones y materiales según especificación del cliente.

Diseño y materiales
El equipo incorpora una placa de vidrio de borosilicato (similar a DIN 7081) situada entre juntas y atornillada en un marco metálico. El material estándar de las partes metálicas es acero inoxidable 1.4571 (316Ti); otros materiales disponibles bajo pedido. El sellado se realiza mediante juntas planas seleccionadas de una amplia gama de materiales adecuados para la aplicación.

• Vidrio estándar: borosilicato (DIN 7081 o según especificación del cliente)
• Metal estándar: acero inoxidable 1.4571 (316Ti); materiales alternativos bajo pedido
• Materiales de sellado: juntas de fibra y materiales avanzados como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y muchos más (>50 materiales de junta disponibles)

Estructura (componentes desglosados)

• Tornillos
• Marco de cubierta
• Almohadilla de vidrio
• Vidrio de visión
• Junta
• Marco base

Opciones

• Recubrimiento protector FEP o Halar® para mayor resistencia química
• Disco protector de mica para proteger el vidrio frente a altas temperaturas y vapor
• Versión para alta temperatura
• Versión prácticamente sin espacio muerto
• Construcciones especiales / diseños a medida

Dimensiones (longitud entre caras estándar / longitud visible / peso)

• BL 270 mm — SL 200 mm — Peso 7,4 kg
• BL 340 mm — SL 270 mm — Peso 9,0 kg
• BL 410 mm — SL 340 mm — Peso 10,6 kg
• BL 480 mm — SL 410 mm — Peso 12,2 kg
• BL 550 mm — SL 480 mm — Peso 13,8 kg
• BL 620 mm — SL 550 mm — Peso 15,4 kg
• BL 690 mm — SL 620 mm — Peso 17,0 kg
• BL 760 mm — SL 690 mm — Peso 18,6 kg

Notas de aplicación
El tipo 334 ofrece una ventana de visión rectangular considerablemente ampliada en comparación con tipos más pequeños, adecuada para la supervisión visual de medios líquidos y gaseosos. El vidrio estándar es borosilicato; si la temperatura o las condiciones del proceso superan sus límites, están disponibles discos protectores de mica o construcciones especiales para alta temperatura. Los recubrimientos FEP/Halar® protegen el vidrio contra productos químicos agresivos.

Especificaciones técnicas

• Denominación: Visor longitudinal tipo 334
• Presión nominal (estándar): PN 3
• Aplicación típica: soldado en o sobre paredes de tanques (indicador de nivel / visor)
• Metal estándar: acero inoxidable 1.4571 (316Ti) — otros materiales bajo pedido
• Vidrio estándar: borosilicato (similar a DIN 7081) — vidrios especiales bajo pedido
• Opciones de temperatura: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C (operación estándar con borosilicato limitada; variantes protegidas y para alta temperatura disponibles)
• Medios: para medios líquidos y gaseosos
• Longitud total (BL): 270–760 mm (varias SL / peso como listado arriba)
• Accesorios / variantes: recubrimiento FEP, recubrimiento Halar®, disco protector de mica, versiones para alta temperatura, versiones casi sin espacio muerto, construcciones especiales
• Diseños a medida posibles; amplia gama de materiales de juntas (>50)
