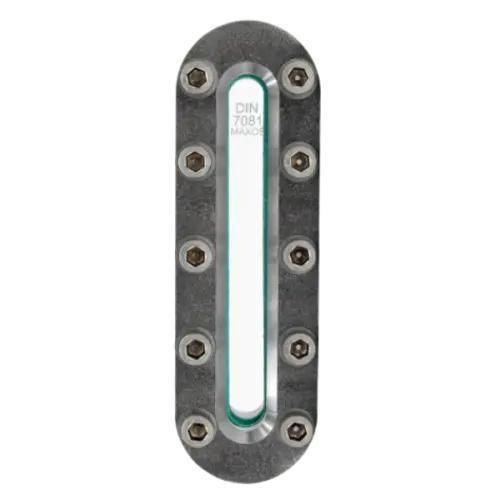

Ventanilla de observación para aplicaciones industriales Type 337
para recipientespara indicador de nivelde vigilancia

Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia
Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia
Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia - imagen - 2
Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia - imagen - 3
Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia - imagen - 4
Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia - imagen - 5
Ventanilla de observación para aplicaciones industriales - Type 337 - ACI Industriearmaturen GmbH - para recipientes / para indicador de nivel / de vigilancia - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Especificaciones
para aplicaciones industriales, para recipientes, para indicador de nivel, de vigilancia, para productos químicos, de acero inoxidable, de vidrio borosilicato, para soldar
Temperatura

Máx.: 400 °C
(752 °F)

Mín.: 80 °C
(176 °F)

Presión

Máx.: 25 bar
(363 psi)

Mín.: 0 bar
(0 psi)

Descripción

Resumen

  • El accesorio visor longitudinal Tipo 337 es una ventana de visualización rectangular con extremos redondeados, diseñada para soldarse en o sobre las paredes de recipientes cerrados para observar de forma fiable el nivel de líquidos en calderas, tanques o silos. Está construida para servicios de alta presión y temperatura y puede adaptarse a requisitos de proceso.


Características clave

  • Placa del visor: vidrio borosilicato según DIN 7081 (o según requerimiento del cliente).
  • Material del cuerpo estándar: acero inoxidable 1.4571 (316Ti); otros materiales disponibles bajo petición.
  • Diseñado para presiones de trabajo hasta 25 barg (PN 25).
  • Adecuado para medios líquidos y gaseosos; disponible en varias longitudes totales (BL 176–536 mm).
  • Construcción robusta: placa de vidrio encerrada entre juntas y firmemente fijada para garantizar estanqueidad y resistencia a la presión.


Variantes ópticas y medidas de protección

  • Visor reflex (estructura prismática) recomendado para recipientes con poca iluminación para mejorar la lectura del nivel.
  • Visor transparente recomendado cuando se requiere vista sin distorsión o visualización del color del medio.
  • Discos de mica, recubrimientos FEP o Halar® disponibles para proteger el vidrio frente a altas temperaturas o químicos agresivos; los visores reflex no pueden combinarse con mica o recubrimientos, los visores transparentes sí pueden.


Materiales & recursos del producto

  • Vídeo del producto: Tank sight glass type 337 (YouTube).
  • Folleto informativo (PDF) y archivos de dibujo/STP descargables disponibles para datos detallados y fabricación.


Especificaciones técnicas

  • Presión nominal: PN 25.
  • Presión de trabajo: máx. 25 barg.
  • Opciones de temperatura: 80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C (versiones para alta temperatura disponibles).
  • Materiales estándar: cuerpo en acero inoxidable 1.4571 (316Ti); vidrio borosilicato según DIN 7081 (otros tipos de vidrio bajo petición).
  • Juntas/estanqueidad: juntas planas de una amplia gama (>50) de materiales incluyendo PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, entre otros.
  • Opciones: pantalla/revestimiento protector FEP; protección de mica; versión para altas temperaturas; versión casi sin espacio muerto; diseños a medida.


Longitudes & pesos

  • Longitud total (BL) — longitud de ranura (SL) y peso:
    • BL 176 mm → SL 124 mm, Peso 3.3 kg
    • BL 226 mm → SL 174 mm, Peso 4.3 kg
    • BL 256 mm → SL 204 mm, Peso 4.9 kg
    • BL 316 mm → SL 264 mm, Peso 6.0 kg
    • BL 376 mm → SL 324 mm, Peso 7.1 kg
    • BL 436 mm → SL 384 mm, Peso 8.3 kg
    • BL 496 mm → SL 444 mm, Peso 9.4 kg
    • BL 536 mm → SL 484 mm, Peso 10.2 kg
  • Rango típico de longitud total suministrada: 176–536 mm.


Aplicaciones & accesorios

  • Indicador de nivel y monitorización visual de medios líquidos y gaseosos en recipientes cerrados (calderas, tanques, silos).
  • Accesorios: pantallas/revestimientos protectores, discos de mica y otros accesorios disponibles para adaptar el accesorio al entorno del proceso.
