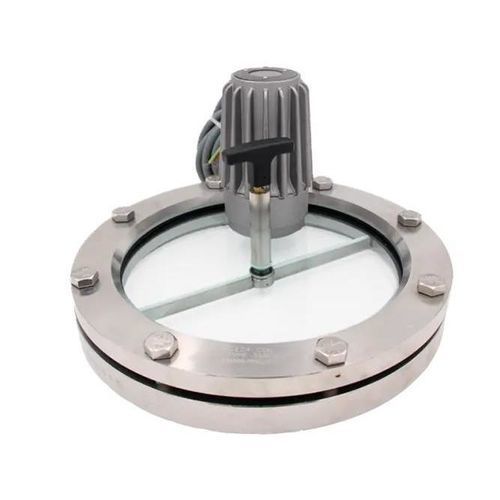

Ventanilla de observación de vigilancia Type 318

para recipientespara productos químicosATEX

La mirilla de vidrio circular Tipo 318 es una mirilla plana y ligera, soldada sobre o en la pared de un recipiente para permitir la observación o iluminación del interior. Se posiciona como una solución económica y químicamente resistente entre los accesorios sin presión y las variantes presurizadas más robustas.

Características

• Diseño plano y ligero basado en los principios de la DIN 28120 pero optimizado para presiones de servicio más bajas.
• Cuerpo y bridas en acero inoxidable 1.4571 (316Ti) para mayor resistencia a la corrosión.
• Vidrio prensado entre dos bridas de acero inoxidable con juntas planas de alta calidad.
• Material estándar del vidrio: vidrio borosilicatado conforme a DIN 7080 (o según especificación del cliente).
• Recubrimientos FEP o Halar® opcionales para aumentar la resistencia química del conjunto vidrio.
• Adecuado para observación o iluminación del interior de recipientes; compatible con medios líquidos y gaseosos.

Opciones

• Limpiador para mirilla SGW con lengüeta en PTFE o silicona.
• Sistemas de iluminación LED para zonas Ex y no Ex.
• Dispositivo de pulverización SVIII.
• Recubrimiento FEP o Halar® para protección química adicional.
• Disco protector de mica para protección térmica y contra vapor.
• Construcciones especiales y diseños a medida bajo petición.

Dimensiones (por DN)

• DN 50 — Da: 150 mm; Di: 80 mm; h1: 12 mm; h2: 24 mm; Peso: 3,6 kg
• DN 80 — Da: 175 mm; Di: 100 mm; h1: 14 mm; h2: 24 mm; Peso: 5,0 kg
• DN 100 — Da: 200 mm; Di: 125 mm; h1: 14 mm; h2: 24 mm; Peso: 5,9 kg
• DN 125 — Da: 220 mm; Di: 150 mm; h1: 16 mm; h2: 24 mm; Peso: 7,1 kg
• DN 150 — Da: 250 mm; Di: 175 mm; h1: 16 mm; h2: 24 mm; Peso: 8,8 kg
• DN 200 — Da: 300 mm; Di: 225 mm; h1: 16 mm; h2: 24 mm; Peso: 11,3 kg
• DN 300 — Da: 400 mm; Di: 305 mm; h1: 20 mm; h2: 24 mm; Peso: 21,7 kg
• DN 400 — Da: 500 mm; Di: 390 mm; h1: 22 mm; h2: 24 mm; Peso: 35,0 kg

Especificaciones técnicas

• Denominación: Tipo 318
• Diseño: basado en DIN 28120 (adaptado: más plano y ligero)
• Material (cuerpo / bridas): acero inoxidable 1.4571 (316Ti)
• Vidrio: vidrio borosilicatado DIN 7080 (estándar) o según especificación del cliente
• Tamaños nominales: DN 50, 80, 100, 125, 150, 200, 300, 400
• Presión nominal: PN 2,5 (presión de servicio hasta 2,5 barg)
• Temperatura: configuraciones posibles hasta temperaturas elevadas; se recomienda protección de mica si se superan los límites del borosilicato (configuraciones hasta aprox. 400 °C según materiales y protecciones)
• Estanqueidad: juntas planas de una amplia gama (>50) de materiales incluyendo refuerzos, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, etc.
• Revestimientos: opciones FEP o Halar® para mayor resistencia química
• Medios: apto para medios líquidos y gaseosos
• Accesorios / mejoras: limpiador (SGW), iluminación LED, dispositivo de pulverización SVIII, disco protector de mica; diseños especiales posibles
• Certificados: TÜV / ISO 9001 y certificados de material inoxidable disponibles
