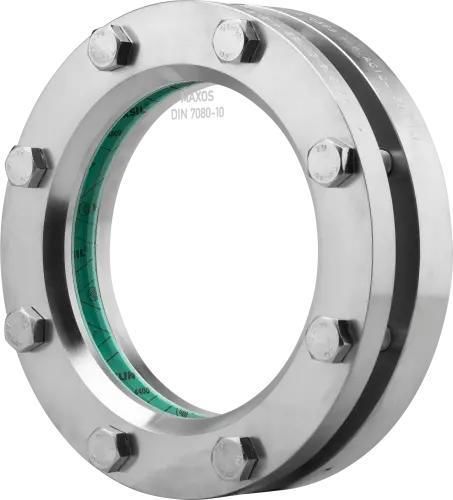

Ventanilla de observación para productos químicos Type 318V

para aplicaciones industrialespara recipientesde vigilancia

Descripción general
La mirilla circular (tipo 318V) es un diseño plano y ligero para soldar en o sobre las paredes de recipientes, que permite la observación visual o la iluminación del interior del contenedor. Optimizada para aplicaciones al vacío y bajas presiones de servicio.

Características clave

• Diseño plano y ligero en comparación con variantes DIN 28120
• Concepto de sellado optimizado para vacío (sellado de vacío en el lado del medio mediante anillos de estanqueidad)
• Vidrio sujetado entre dos bridas de acero inoxidable
• Diseñada para cubrir el intervalo entre mirillas sin presión y mirillas presurizadas más robustas

Opciones

• Luz LED (para zonas Ex y No-Ex)
• Dispositivo de pulverización SVIII
• Revestimiento FEP o Halar® para productos químicos agresivos
• Diseños a medida bajo pedido

Componentes de montaje (ilustrado)

• Tornillos
• Brida de cubierta
• Almohadilla de vidrio
• Placa de vidrio de vista
• Junta
• Brida base

Dimensiones (por diámetro nominal DN)

• DN 50: Da 150 mm, Di 80 mm, h1 12 mm, h2 24 mm, Peso 3,4 kg
• DN 80: Da 175 mm, Di 100 mm, h1 14 mm, h2 24 mm, Peso 4,8 kg
• DN 100: Da 200 mm, Di 125 mm, h1 14 mm, h2 24 mm, Peso 5,7 kg
• DN 125: Da 220 mm, Di 150 mm, h1 16 mm, h2 24 mm, Peso 6,6 kg
• DN 150: Da 250 mm, Di 175 mm, h1 16 mm, h2 24 mm, Peso 8,3 kg
• DN 200: Da 300 mm, Di 225 mm, h1 16 mm, h2 24 mm, Peso 10,8 kg
• DN 300: Da 400 mm, Di 305 mm, h1 20 mm, h2 24 mm, Peso 20,8 kg

Accesorios

• Limpiador para vidrio (limpieza manual)
• Pantallas/revestimientos protectores FEP
• Diversas lámparas LED (diferentes diseños)

Especificaciones técnicas

• Montaje: Para soldar en o sobre la pared (similar a DIN 28120)
• Tamaños nominales: DN 50 - DN 300
• Presión nominal / rango de aplicación: aplicaciones al vacío hasta -0,9 barg y presión de servicio hasta 2,5 barg
• Resistencia térmica: hasta 200 °C (según configuración)
• Norma de vidrio: vidrio borosilicato (DIN 7080) — materiales/revestimientos alternativos bajo pedido
• Material habitual de brida: acero inoxidable (1.4571 / 316Ti)
• Materiales de sellado: configurables (PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM, silicona, etc.)
• Revestimientos para medios agresivos: FEP o Halar®
• Adecuado para: medios líquidos y gaseosos
• Fabricante / Marca: ACI Industriearmaturen
• Fabricación a medida y materiales de sellado personalizados disponibles
