Ventanilla de observación para aplicaciones industriales Type 390

para recipientesde vigilanciade acero inoxidable

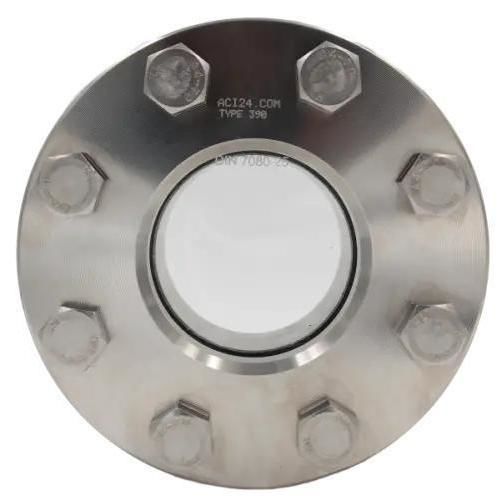

El visor circular de tanque Type 390 es una pieza para soldar en bocas de tubería o paredes de recipientes que permite la inspección visual y la iluminación del interior del recipiente. El vidrio queda aprisionado entre dos bridas de acero inoxidable y se sella con juntas planas; el material estándar del vidrio es vidrio borosilicatado conforme a DIN 7080.

Estructura / Componentes

• Tornillos
• Brida de cubierta
• Almohadilla para vidrio
• Visor (vidrio borosilicato DIN 7080)
• Junta
• Brida base
• Tuercas

Opciones

• Limpiador SGW con lámina de PTFE o silicona
• Lámpara LED para zonas Ex y no-Ex
• Recubrimiento FEP o Halar®
• Disco protector de mica
• Diseños a medida

Aplicaciones y puntos relevantes

• Apto para medios líquidos y gaseosos
• Posibilidad de diseño a medida
• Accesorios disponibles (p. ej. limpiadores, discos de mica, luces LED, recubrimientos protectores)
• Más de 50 materiales de juntas disponibles para cumplir requisitos de proceso
• Material estándar de carcasa: acero inoxidable 1.4571 (316Ti)

Datos técnicos (seleccionables)

• Tamaños nominales: DN 15 - 350 (tamaños individuales: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350)
• Presión nominal PN: 16, 40, 63, 100, 160, 250, 320
• Opciones de temperatura (selección): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Características / Especificaciones técnicas

• Modelo / denominación: Type 390
• Material de la carcasa: acero inoxidable 1.4571 (316Ti)
• Material del visor: vidrio borosilicato (DIN 7080) — materiales de vidrio alternativos bajo pedido
• Estanqueidad: juntas planas de una amplia gama de materiales (ej.: PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otras marcas)
• Presión máxima indicativa: hasta 320 barg (dependiendo de la configuración)
• Resistencia térmica típica: hasta aprox. 280 °C para configuraciones estándar (protección a mayor temperatura posible con discos de mica u otras soluciones)
• Diseñado para extremos de soldadura según DIN EN 1092-1 tipo 11
• Accesorios disponibles: discos redondos de mica, limpiadores para visor, luces LED, pantallas/recubrimientos protectores FEP
• Diseños y recubrimientos personalizados (FEP, Halar®) para protección frente a productos químicos agresivos o álcalis
• Opción de incluir limpiador (SGW) y iluminación para mejorar visibilidad y mantenimiento
