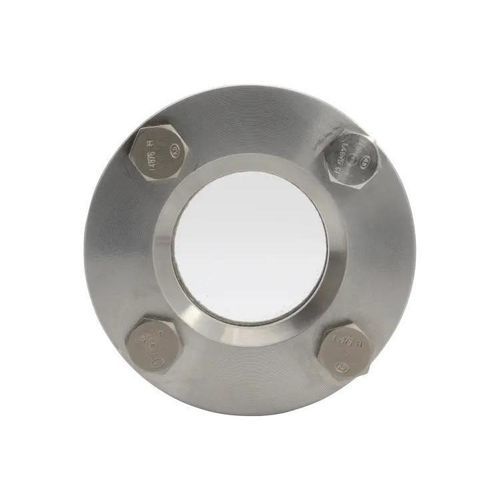

Ventanilla de observación para aplicaciones industriales Type 394

para recipientesde vigilanciade acero inoxidable

La mirilla circular roscada Tipo 394 es un visor de tanque con rosca interior, diseñado para la observación visual de medios líquidos y gaseosos. Disponible en varias dimensiones y clases de presión, puede equiparse con recubrimientos protectores y una amplia gama de materiales de sellado para aplicaciones industriales.

Materiales y vidrio

• Carcasa: acero inoxidable 1.4571 (316Ti)
• Vidrio estándar: vidrio de borosilicato según DIN 7080 (otros tipos bajo pedido)
• Opciones de protección/revestimiento: FEP o Halar®; disco protector de mica opcional para mayor resistencia a la temperatura/vapor

Conexión, dimensiones y clases de presión

• Tipo de conexión: rosca interior (hembra) para atornillar
• Tamaños nominales (NPS): ½", 1", 1½", 2"
• Presión nominal (PN): 16, 40, 63, 100, 160

Temperatura y medios

• Ejemplos de rangos de temperatura disponibles: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Apto para medios líquidos y gaseosos

Juntas, opciones y accesorios

• Sellado: juntas planas de una amplia gama (>50 materiales) incluyendo materiales fibrosos, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otros sellos de marca
• Opciones: limpiador SGW (hoja en PTFE o silicona), recubrimiento FEP o Halar®, protección de mica, diseños a medida
• Accesorios típicos: pantalla/protección FEP, discos de mica redondos, limpiavidrios

Dimensiones (extracto)

• Encabezado de tabla: PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | Peso [kg]
• PN 16 — ½" — 70 — 15 — 20 — 0.8
• PN 16 — 1" — 95 — 25 — 20 — 1.5
• PN 16 — 1½" — 110 — 40 — 20 — 2.2
• PN 16 — 2" — 110 — 40 — 20 — 2.1
• PN 40 — ½" — 70 — 15 — 20 — 0.8
• PN 40 — 1" — 95 — 25 — 20 — 1.5
• PN 40 — 1½" — 110 — 40 — 20 — 2.2
• PN 40 — 2" — 110 — 40 — 20 — 2.2
• PN 63 — ½" — 95 — 15 — 20 — 0.8
• PN 63 — 1" — 95 — 25 — 20 — 1.5
• PN 63 — 1½" / 2" — como PN 100
• PN 100 — ½" — 70 — 15 — 20 — 0.8
• PN 100 — 1" — 95 — 25 — 20 — 1.5
• PN 100 — 1½" — 110 — 40 — 20 — 2.2
• PN 100 — 2" — 110 — 40 — 20 — 2.2
• PN 160 — ½" — 70 — 15 — 20 — 0.8
• PN 160 — 1" — 95 — 25 — 20 — 1.8
• PN 160 — 1½" — 110 — 40 — 20 — 2.6
• PN 160 — 2" — 110 — 40 — 20 — 2.7
• Otras dimensiones y presiones nominales disponibles bajo pedido
• Instalación: mediante llaves de gancho como para DIN 11851

Resumen / puntos clave

• Presión nominal máxima: hasta PN 160
• Resistencia térmica: opciones hasta 280°C (vidrios o protecciones superiores a petición)
• Apto para medios líquidos y gaseosos
• Tamaños nominales: ½" – 2"
• Diseños personalizados y numerosas opciones de materiales de sellado (>50)

Características / especificaciones técnicas

• Modelo: Tipo 394 (mirilla circular roscada con rosca interior)
• Marca: ACI Industriearmaturen
• Material de la carcasa: acero inoxidable 1.4571 (316Ti)
• Vidrio estándar: vidrio de borosilicato DIN 7080 (otros vidrios bajo pedido)
• Juntas: juntas planas de amplia gama (PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, fibra, etc.)
• Presión nominal: PN 16 / 40 / 63 / 100 / 160
• Tamaños nominales (NPS): ½", 1", 1½", 2"
• Peso y dimensiones típicos: ver lista de dimensiones anterior (Da, Di, L, peso por PN/tamaño)
• Opciones: limpiador SGW (PTFE/silicona), recubrimiento FEP/Halar®, protección de mica, diseños a medida
