Ventanilla de observación para recipientes Type 321

para aplicaciones sanitariasde vigilanciapara productos químicos

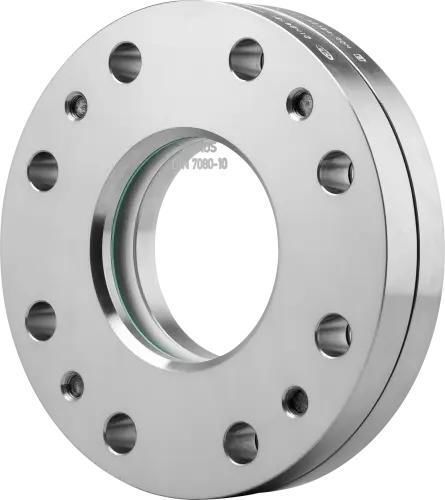

Montaje flangeado con vidrio de inspección circular (Tipo 321) para la observación o iluminación del interior de recipientes, diseñado según DIN 28121. La unidad se entrega premontada para su fijación directa a bridas y puede ser reemplazada íntegramente si el vidrio se daña.

Opciones

• Limpiador SGW con lámina limpiadora PTFE o silicona
• Luz LED para zonas Ex y no Ex
• Dispositivo de pulverización SVII
• Revestimiento FEP o Halar®
• Disco protector de mica
• Construcciones especiales bajo pedido

Características / especificaciones técnicas

• Norma: Diseño según DIN 28121.
• Montaje: Atornillado a bridas según DIN EN 1092-1; entregado premontado para montaje directo.
• Presión de trabajo: disponible para PN 10 y PN 25 (máx. 25 barg).
• Tamaños nominales: DN 40 - DN 200.
• Clasificación de temperatura: opciones 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C (resistente hasta 200 °C).
• Materiales: bridas en aceros inoxidables 1.4571 (316Ti) o 1.4404 (316L).
• Vidrio: vidrio de borosilicato MAXSO® según DIN 7080 (altamente resistente químicamente).
• Sellado: junta anular ondulada recubierta de PTFE colocada en cierre por presión para alinear las partes de la brida y proteger el vidrio (evita el asentamiento de juntas; no requiere reapriete in situ).
• Adecuación de aplicación: apto para medios líquidos y gaseosos; apto para alimentos, ácidos, álcalis y la mayoría de productos químicos agresivos (protección adicional mediante disco de mica o recubrimientos si se requiere).
• Mantenibilidad: el conjunto puede sustituirse fácilmente si el vidrio se daña.
• Accesorios disponibles: limpiador para visor, luces LED (varios diseños), pantalla/recubrimiento protector FEP, dispositivos de pulverización (p. ej. SV2/SVII), discos de mica redondos.

Dimensiones (PN 10)

• DN 40 → Di 48 mm; H 36 mm; Da 150 mm; L 18 mm; K 110 mm; Peso 3,8 kg
• DN 50 → Di 65 mm; H 38 mm; Da 165 mm; L 18 mm; K 125 mm; Peso 4,6 kg
• DN 80 → Di 80 mm; H 46 mm; Da 200 mm; L 18 mm; K 160 mm; Peso 8,2 kg
• DN 100 → Di 100 mm; H 46 mm; Da 220 mm; L 18 mm; K 180 mm; Peso 9,3 kg
• DN 125 → Di 125 mm; H 54 mm; Da 250 mm; L 18 mm; K 210 mm; Peso 13,8 kg
• DN 150 → Di 125 mm; H 54 mm; Da 285 mm; L 22 mm; K 240 mm; Peso 19,5 kg
• DN 200 → Di 150 mm; H 54 mm; Da 340 mm; L 22 mm; K 295 mm; Peso 28,7 kg

Dimensiones (PN 25)

• DN 40 → H 38 mm; Da 150 mm; L 18 mm; K 110 mm; Peso 4,0 kg
• DN 50 → H 41 mm; Da 165 mm; L 18 mm; K 125 mm; Peso 5,0 kg
• DN 80 → H 50 mm; Da 200 mm; L 18 mm; K 160 mm; Peso 8,9 kg
• DN 100 → H 59 mm; Da 235 mm; L 22 mm; K 190 mm; Peso 14,0 kg
• DN 125 → H 66 mm; Da 270 mm; L 26 mm; K 220 mm; Peso 20,0 kg
• DN 150 → H 66 mm; Da 300 mm; L 26 mm; K 250 mm; Peso 26,9 kg
• DN 200 → H 66 mm; Da 360 mm; L 26 mm; K 310 mm; Peso 39,3 kg
