Ventanilla de observación para recipientes Type 321A

de vigilanciapara aplicaciones higiénicaspara productos químicos

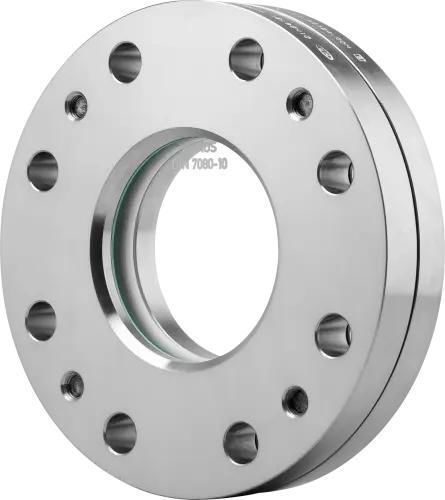

Mirilla circular Tipo 321A para montaje en brida ASME/ANSI, diseñada para permitir la observación o iluminación del interior de recipientes. Construida para presiones de servicio de hasta 20 barg y resistente al calor hasta 200 °C.

Construcción y materiales
La mirilla se sujeta entre dos bridas de acero inoxidable de alta calidad con una junta anillada ondulada encapsulada revestida de PTFE en el lado del medio, en una disposición de apoyo directo para que las partes de la brida queden en contacto directo y protejan la placa de vidrio. La mirilla utiliza vidrio borosilicato MAXOS® (DIN 7080). Los materiales estándar son aceros inoxidables 1.4571 (316Ti) o 1.4404 (316L). El tipo 321A se entrega premontado y puede atornillarse directamente sobre una brida ASME B16.5; el conjunto puede sustituirse fácilmente en caso de daño del vidrio.

Componentes clave

• Brida de cubierta
• Almohadilla de vidrio
• Mirilla (vidrio borosilicato MAXOS® DIN 7080)
• Junta anillada ondulada encapsulada revestida de PTFE (lado del medio)
• Brida base
• Tornillos / pernos

Opciones y accesorios

• Limpiador SGW con cuchilla de PTFE o silicona
• Luces LED para áreas Ex y no Ex
• Dispositivo de pulverización SVII / SV2 para limpieza
• Recubrimiento FEP o Halar® para protección química adicional
• Disco protector de mica para protección térmica/vapor
• Construcciones especiales y diseños a medida disponibles

Notas de aplicación / características

• Tamaños nominales disponibles: 2" – 8" (NPS)
• Apto para medios líquidos y gaseosos
• Diseñado para montaje en brida según ASME B16.5 (ejecución similar a DIN 28121)
• La junta revestida de PTFE hace que el producto sea apto para aplicaciones alimentarias, ácidos, álcalis y la mayoría de productos químicos agresivos
• Se entrega premontado para instalación directa en bridas ANSI/ASME

Especificaciones técnicas

• Modelo / tipo: Tipo 321A
• Clase de presión: hasta máx. 20 barg (clase disponible: 150 lbs)
• Temperatura (opciones disponibles): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C
• Materiales: acero inoxidable 1.4571 (316Ti) o 1.4404 (316L)
• Vidrio: vidrio borosilicato MAXOS® (DIN 7080)
• Junta: junta anillada ondulada encapsulada revestida de PTFE (sellado por apoyo directo)
• Recubrimientos/protecciones opcionales: recubrimiento FEP o Halar®; disco protector de mica
• Tamaños nominales (NPS) y diámetro interior Di [mm]: 2" = 65 mm, 3" = 80 mm, 4" = 100 mm, 5" = 125 mm, 6" = 125 mm, 8" = 150 mm
• Altura H [mm] por NPS: 2" = 41 mm, 3" = 50 mm, 4" = 59 mm, 5" = 66 mm, 6" = 66 mm, 8" = 66 mm
• Peso [kg] por NPS: 2" = 3,8 kg, 3" = 8 kg, 4" = 13,5 kg, 5" = 17,4 kg, 6" = 23 kg, 8" = 36,7 kg
• Ejecución: similar a DIN 28121 pero adaptada para conexión por brida según ANSI/ASME
