Ventanilla de observación para aplicaciones industriales

para recipientesde vigilanciaATEX

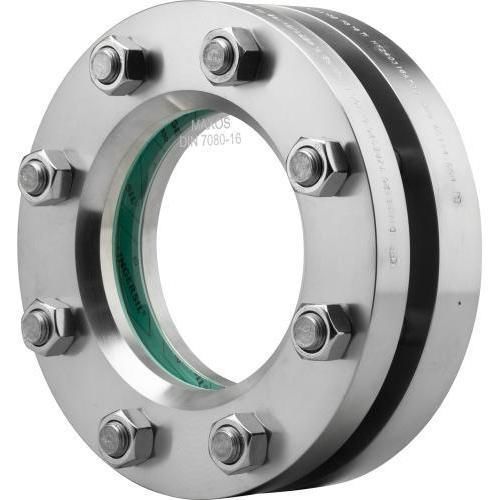

El visor de vidrio circular Tipo 320 es un puerto de inspección para contenedores, para soldar en o sobre la pared, que permite la observación o la iluminación del interior del contenedor. Está fabricado en acero inoxidable 1.4571 (316Ti) y utiliza vidrio de borosilicato químicamente resistente, sujeto entre dos bridas con juntas planas a medida.

Construcción y materiales

• Cuerpo: acero inoxidable 1.4571 (316Ti).
• Vidrio: vidrio de borosilicato según DIN 7080 (o según especificación del cliente).
• Estanqueidad: juntas planas disponibles en una amplia gama de materiales (juntas de fibra y materiales avanzados como PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 y otras juntas de marca).
• Opciones de protección: disco protector de mica para protección térmica/vapor; recubrimiento FEP o Halar® para resistencia química.

Funciones y accesorios

• Diseñado para soldarse en o sobre la pared del contenedor según DIN 28120 (disponibles tamaños especiales DN 250 y DN 300 conforme a DIN 28120).
• Puede equiparse con limpiavidrios (SGW con hoja PTFE o silicona, SWII / SW2), luces LED para áreas Ex y no-Ex, dispositivos de pulverización (SVI), u otras luminarias y construcciones especiales.
• Disponible con más de 50 materiales de juntas y numerosas configuraciones y accesorios personalizados (luces LED, pantallas/revestimientos protectores FEP, limpiavidrios SW2/SWG, dispositivos de pulverización, discos de mica redondos, etc.).

Opciones (seleccionadas)

• Limpiavidrios SGW con hoja PTFE o silicona
• Luz LED para áreas Ex y no-Ex
• Dispositivo de pulverización SVI
• Recubrimiento FEP o Halar®
• Protección de mica
• Construcciones especiales / diseños a medida

Tamaños nominales (DN)

• 25, 40, 50, 80, 100, 125, 150, 200, 250, 300

Presión nominal (PN)

• PN 10, PN 16 (según selección)

Clasificaciones de temperatura

• Resistencias a la temperatura disponibles (ejemplos / opciones): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C

Dimensiones (por DN)

• DN 25 — Da: 115 mm; Di: 48 mm; h1: 16 mm; h2: 25 mm; Diámetro vidrio: 63 mm; s (PN10): 10 mm; s (PN16): 10 mm; Peso PN10: -; Peso PN16: 2,8 kg
• DN 40 — Da: 150 mm; Di: 65 mm; h1: 16 mm; h2: 30 mm; Diámetro vidrio: 80 mm; s (PN10): 10 mm; s (PN16): 12 mm; Peso PN10: 5,4 kg; Peso PN16: 5,4 kg
• DN 50 — Da: 165 mm; Di: 80 mm; h1: 16 mm; h2: 30 mm; Diámetro vidrio: 100 mm; s (PN10): 12 mm; s (PN16): 15 mm; Peso PN10: 5,9 kg; Peso PN16: 6,0 kg
• DN 80 — Da: 200 mm; Di: 100 mm; h1: 20 mm; h2: 30 mm; Diámetro vidrio: 125 mm; s (PN10): 15 mm; s (PN16): 20 mm; Peso PN10: 9,6 kg; Peso PN16: 9,7 kg
• DN 100 — Da: 220 mm; Di: 125 mm; h1: 22 mm; h2: 30 mm; Diámetro vidrio: 150 mm; s (PN10): 20 mm; s (PN16): 25 mm; Peso PN10: 11,1 kg; Peso PN16: 11,3 kg
• DN 125 — Da: 250 mm; Di: 150 mm; h1: 25 mm; h2: 30 mm; Diámetro vidrio: 175 mm; s (PN10): 20 mm; s (PN16): 25 mm; Peso PN10: 14,3 kg; Peso PN16: 14,6 kg
• DN 150 — Da: 285 mm; Di: 175 mm; h1: 30 mm; h2: 36 mm; Diámetro vidrio: 200 mm; s (PN10): 25 mm; s (PN16): 30 mm; Peso PN10: 21,9 kg; Peso PN16: 22,4 kg
• DN 200 — Da: 340 mm; Di: 225 mm; h1: 35 mm; h2: 36 mm; Diámetro vidrio: 250 mm; s (PN10): 30 mm; s (PN16): -; Peso PN10: 30,7 kg; Peso PN16: -
• DN 250 — Da: 395 mm; Di: 280 mm; h1: 40 mm; h2: 40 mm; Diámetro vidrio: 300 mm; s (PN10): 45 mm; s (PN16): -; Peso PN10: 44,7 kg; Peso PN16: -
• DN 300 — Da: 445 mm; Di: 325 mm; h1: 45 mm; h2: 45 mm; Diámetro vidrio: 355 mm; s (PN10): 45 mm; s (PN16): -; Peso PN10: 59,2 kg; Peso PN16: -

Características técnicas / especificaciones

• Modelo / serie: Tipo 320
• Norma: DIN 28120 (soldadura en/sobre según DIN 28120)
• Material del cuerpo: acero inoxidable 1.4571 (316Ti)
• Material del vidrio: vidrio de borosilicato DIN 7080 (químicamente resistente)
• Presión máxima de trabajo: hasta 16 barg (según selección de PN)
• Resistencia térmica: hasta 400 °C (según configuración y protección)
• Apto para: medios líquidos y gaseosos
• Tamaños nominales: DN 25 – DN 300 (incluidos DN 250 y DN 300 especiales)
• Opciones de sellado: más de 50 materiales de sellado incluyendo PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, juntas de fibra y juntas de marca
• Opciones de protección: discos de mica, recubrimientos FEP / Halar®
• Accesorios disponibles: limpiavidrios (SGW, SW2), luces LED (Ex / no-Ex), dispositivos de pulverización (SVI), discos de mica, pantallas protectoras
• Diseños a medida y construcciones especiales posibles; ficha técnica, plano y archivo STP disponibles a pedido
