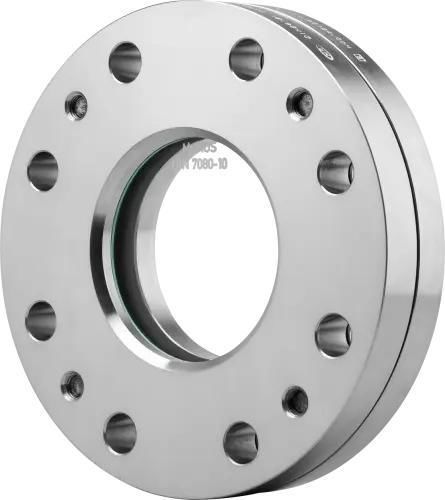

Ventanilla de observación para recipientes Type 322A

para productos químicosATEXpara atmósfera explosiva

El conjunto de visor circular Type 322A es una armadura de visualización reforzada para montaje en brida, destinada a aplicaciones en recipientes de alta presión. Diseñada según los principios constructivos de la norma DIN 28121 y compatible con bridas porta según ASME B16.5, permite ejecuciones para presiones de trabajo elevadas y temperaturas aumentadas según los materiales de vidrio y juntas seleccionados.

Estructura

• Brida de cobertura
• Almohadilla de vidrio
• Visor (borosilicato similar a DIN 7080)
• Junta
• Brida de base
• Tornillos (tensado mediante tornillos de pretensado)

Opciones

• Iluminación LED (para zonas Ex y no-Ex)
• Dispositivo de pulverización SVII (no posible en Type 322A a alta presión)
• Recubrimiento FEP o Halar® para resistencia química
• Disco protector de mica (protección adicional frente a temperatura y vapor)
• Construcciones especiales / diseños a medida

Accesorios (ejemplos)

• Discos redondos de mica (protección contra agresiones químicas o vapor)
• Lámparas LED en distintos diseños

Especificaciones / datos técnicos

• Modelo / denominación comercial: Type 322A
• Normas / montaje: Montaje en brida según DIN 28121; apto para bridas porta según ASME B16.5
• Tamaños nominales (NPS): 1 ½", 2", 3", 4"
• Diámetros (Di [mm] por NPS): 1 ½" = 40 mm; 2" = 50 mm; 3" = 80 mm; 4" = 100 mm; otras medidas bajo pedido
• Clases de presión disponibles: 150 lbs, 300 lbs, 400 lbs, 600 lbs, 900 lbs, 1500 lbs
• Presión máxima de trabajo: hasta 250 barg (según configuración)
• Rangos de temperatura: ejecuciones seleccionables; resistente al calor hasta 300 °C según materiales y juntas
• Medios: apto para medio líquidos y gaseosos
• Vidrio: placas de borosilicato (posibilidades más allá de DIN 7080); protección alternativa mediante disco de mica
• Sellado / tensado: tornillos de pretensado sujetan el vidrio; el conjunto debe fijarse a la brida porta para garantizar el sellado
• Limitaciones funcionales: limpiaparabrisas y algunos dispositivos de pulverización no utilizables en alta presión para el Type 322A
• Recubrimientos: FEP o Halar® disponibles para protección química
• Diseño y suministro: diseños a medida y construcciones especiales posibles; accesorios disponibles
