Ventanilla de observación para aplicaciones industriales Type 335

para recipientespara indicador de nivelde vigilancia

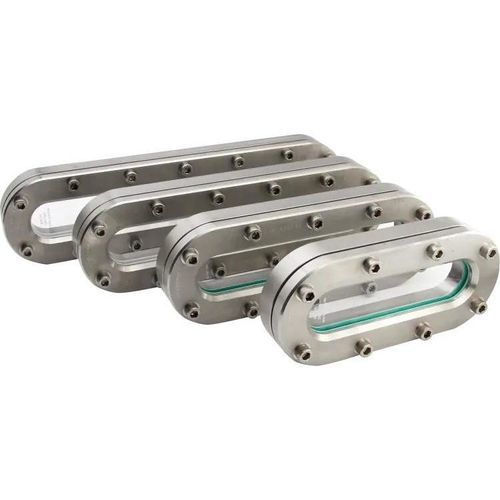

El visor de inspección longitudinal Tipo 335 es un vidrio de inspección oval y indicador de nivel para montaje en pared de tanque o contenedor, diseñado para una mayor área de visión a bajas presiones de servicio (hasta 3 barg). La placa de vidrio borosilicato se instala entre juntas y se atornilla a un bastidor metálico para garantizar estanqueidad y resistencia a la presión.

Características principales

• Abertura de visión oval ampliada para una mejor observación respecto a vidrios redondos
• Diseño para montaje en pared (versiones para soldar)
• Placa de vidrio: vidrio borosilicato (similar a DIN 7081) — materiales alternativos bajo pedido
• Material estándar del cuerpo: acero inoxidable 1.4571 (316Ti); otros materiales disponibles a petición
• Estanqueidad mediante juntas planas de amplia selección (incluyendo PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400 y otros)
• Variantes de diseño para mayor resistencia química o térmica (recubrimiento FEP o Halar®, disco protector de mica, versión alta temperatura)
• Diseño prácticamente sin huecos muertos y posibilidad de construcciones a medida

Opciones / componentes adicionales

• Recubrimiento FEP o Halar® para resistencia química
• Disco protector de mica para protección térmica/vapor adicional
• Versiones para alta temperatura (ver rangos de temperatura)
• Amplia gama de materiales de juntas (más de 50 opciones)
• Accesorios disponibles (p. ej., pantalla protectora FEP / recubrimiento)

Dimensiones / peso (entre caras BL -> longitud visible SL y peso)

• BL 270 mm — SL 200 mm — Peso 6,3 kg
• BL 340 mm — SL 270 mm — Peso 7,9 kg
• BL 410 mm — SL 340 mm — Peso 9,5 kg
• BL 480 mm — SL 410 mm — Peso 11,1 kg
• BL 550 mm — SL 480 mm — Peso 12,7 kg
• BL 620 mm — SL 550 mm — Peso 14,2 kg
• BL 690 mm — SL 620 mm — Peso 15,8 kg
• BL 760 mm — SL 690 mm — Peso 17,4 kg

Especificaciones técnicas

• Presión nominal: PN 3 (presión máxima de servicio hasta 3 barg)
• Rangos de temperatura (según diseño): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Material estándar del cuerpo: acero inoxidable 1.4571 (316Ti); otros materiales a petición
• Material del vidrio: vidrio borosilicato (DIN 7081 o según especificación del cliente)
• Longitud entre caras: 270 mm – 760 mm
• Aplicaciones: apto para medios líquidos y gaseosos; utilizable como indicador de nivel a baja presión
• Protecciones / recubrimientos disponibles: pantallas protectoras FEP, recubrimientos FEP o Halar®
• Observaciones de diseño: diseño prácticamente sin huecos muertos; construcciones a medida disponibles; opción de disco protector de mica cuando se exceda el límite térmico del borosilicato

Materiales y juntas

• Cuerpo estándar: acero inoxidable 1.4571 (316Ti)
• Vidrio: vidrio borosilicato (tipo DIN 7081) o alternativa a pedido
• Juntas planas: más de 50 materiales disponibles, incluidos PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400

Ensamblaje / componentes

• Tornillería
• Marco de tapa
• Separador de vidrio
• Vidrio de inspección
• Junta
• Marco base
